| Номер в госреестре | 90868-23 |
| Наименование СИ | Трансформаторы измерительные комбинированные |
| Обозначение типа СИ | KOTEF 126 |
| Изготовитель | AREVA T&D Messwandler GmbH, Германия |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы измерительные комбинированные KOTEF 126 (далее -трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Конструктивно трансформаторы представляет собой трансформатор тока и трансформатор напряжения, изготовленные в едином корпусе.
Трансформаторы - маслонаполненные, опорные, одноступенчатые, с фарфоровой покрышкой, однофазные.
Первичная обмотка и сердечник с вторичными обмотками трансформатора напряжения находятся в алюминиевом баке у основания. Обмотки выполнены с бумажно-масляной изоляцией. Трансформатор напряжения имеет две вторичных обмотки.
Вверху трансформатора расположен фланец из легированного алюминия с маслорасширителем. Внутри фланца располагаются обмотки трансформатора тока. Трансформатор тока имеет пять вторичных обмоток.
Выводы всех вторичных обмоток находятся в клеммной коробке, расположенной на алюминиевом баке у основания трансформатора. Крышка клеммной коробки пломбируется для предотвращения несанкционированного доступа.
К трансформаторам данного типа относятся трансформаторы измерительные комбинированные KOTEF 126 с заводскими номерами 2008/475147, 2008/475149, 2008/475151.
Нанесение знака поверки на трансформатор не предусмотрено.
Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен гравированием на табличку в месте, указанном на рисунке 2.
Рабочее положение трансформаторов в пространстве - вертикальное.

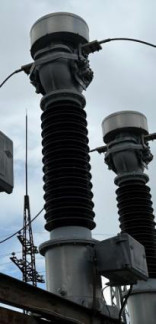

Общий вид средства измерений, обозначение места пломбировки от несанкционированного доступа и места нанесения заводского номера представлены на рисунках 1 и 2.
А

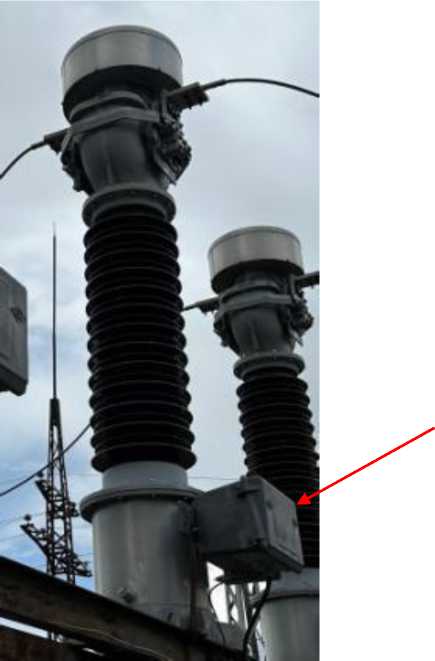

Рисунок 1 - Общий вид средства измерений, обозначение места пломбировки от несанкционированного доступа (А)

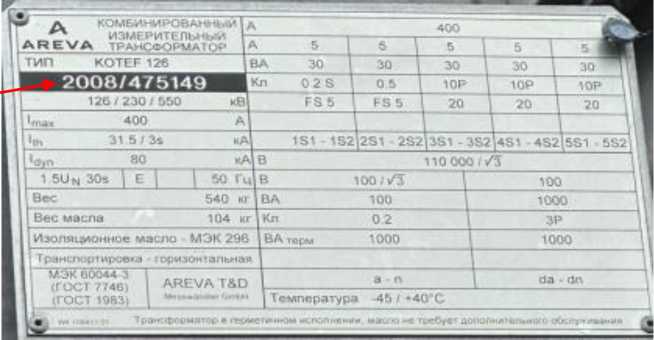

Рисунок 2 - Обозначение места нанесения заводского номера (В)
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение первичной обмотки Uihom, кВ | 110/^3 |
| Номинальные напряжения вторичных обмоток U2hom, В - основной - дополнительной | 100/V3 100 |
| Класс точности вторичных обмоток по ГОСТ 1983-2015 - основной - дополнительной | 0,2 3P |
| Номинальные мощности вторичных обмоток, В •А - основной - дополнительной | 100 1000 |
| Номинальный первичный ток Iihom, А | 400 |
| Номинальный вторичный ток Ином, А | 5 |
| Класс точности обмоток для измерений и учета по ГОСТ 7746-2015 | 0,2S/0,5 |
| Класс точности обмоток для защиты по ГОСТ 7746-2015 | 10Р/10Р/10Р |
| Номинальная вторичная нагрузка, ВА | 30/30/30/30/30 |
| Номинальная частота переменного тока, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 30 |
| Средняя наработка на отказ, ч, не менее | 262800 |
Нанесение знака утверждения типа на трансформаторы не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Трансформатор измерительный комбинированный | KOTEF 126 | 1 |
| Паспорт | 1 |
Приведены в разделе 1 «Общие сведения» документа «Трансформатор измерительный комбинированный KOTEF 126. Паспорт».
ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»;
ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки»;
Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ, утвержденная приказом Росстандарта от 7 августа 2023 г. № 1554;
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия;
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки;
Государственная поверочная схема для средств измерений коэффициентов преобразования силы электрического тока, утвержденная приказом Росстандарта от 21 июля 2023 г. № 1491.
