| Номер в госреестре | 90871-23 |
| Наименование СИ | Течеискатели масс-спектрометрические гелиевые |
| Обозначение типа СИ | T-34 |
| Изготовитель | KYKY TECHNOLOGY CO., LTD., Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 25.12.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Течеискатели масс-спектрометрические гелиевые Т-34 (далее - течеискатели) предназначены для измерений потоков гелия при проведении неразрушающего контроля герметичности, обнаружения мест нарушения герметичности различных систем и объектов.
К данному типу средств измерений относятся течеискатели торговой марки «БЛМ Синержи».
Принцип действия течеискателей основан на измерении ионного тока, пропорционального количеству ионизированных молекул (далее - ионы) пробного газа.
В корпусе течеискателя находятся масс-спектрометрический анализатор (далее - анализатор), настроенный на регистрацию ионов пробного газа, вакуумная система, электроника и дисплей течеискателя. Подключение испытуемого объекта к вакуумной системе течеискателя осуществляется с помощью присоединительного фланца, расположенного на верхней панели корпуса течеискателя. Для работы по методу щупа также возможно подключение опционального специализированного щупа через отдельный порт, расположенный на боковой стенке прибора. Вакуумная система течеискателя соединяется с системой или объектом, для которого проводится контроль герметичности или обнаружение места нарушения герметичности (далее - испытуемый объект). Молекулы пробного газа, проникающие через места нарушения герметичности испытуемого объекта, попадают в анализатор течеискателя, где ионизируются направленным потоком заряженных частиц от ионного источника. Ионы ускоряются в магнитном поле анализатора, перемещаясь по окружности, радиус которой зависит от относительной атомной массы иона газа, и фокусируются на ионном коллекторе, создавая ионный ток.
В течеискателях предусмотрены режимы измерений по входу течеискателя «Вакуум. метод» - «Нормальный», «Вакуум. метод» - «Массивная течь». Режимы отличаются тем, что пробный газ попадает на разные ступени турбомолекулярного насоса. Также в течеискателях реализован режим поиска течей «Методом щупа».
Течеискатели масс-спектрометрические гелиевые Т-34 (далее - течеискатель) выпускаются в четырёх модификациях: T-34w, T-34d, T-34i, T-34wt. Модификация T-34w - течеискатель на тележке с вынесенным за корпус основного блока пластинчатороторным форвакуумным насосом, T-34d - течеискатель на тележке с вынесенным за корпус основного блока форвакуумным безмасляным насосом, T-34i - течеискатель на тележке без форвакуумного насоса, T-34wt - течеискатель настольного исполнения с встроенным в корпус основного блока прибора пластинчато-роторным насосом.
Пломбировка корпуса течеискателей не предусмотрена.
Серийный номер течеискателя наносится в формате буквенно-цифрового обозначения типографским способом на маркировочную наклейку течеискателя.
Нанесение знака поверки на корпус течеискателя не предусмотрено.
Общий вид течеискателей представлен на рисунках 1-3. Маркировочная наклейка течеискателя представлена на рисунке 4
Рисунок 1 - Общий вид течеискателей модификации T-34w
Рисунок 2 - Общий вид течеискателей модификации T-34i, T-34d
Рисунок 3 - Общий вид течеискателей модификации T-34wt

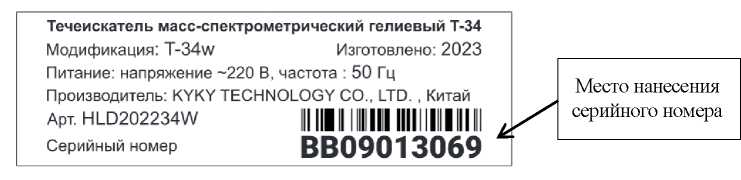

Рисунок 4 - Маркировочная наклейка течеискателя
Течеискатели имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для управления работой вакуумной системы течеискателя (работой вакуумных насосов, клапанов) и масс-спектрометрического анализатора (определение чувствительности, настройка на пик гелия); автоматической диагностики состояния течеискателя; сбора, обработки и передачи измерительной информации на дисплей течеискателя; отображения измерительной информации.
Метрологически значимым является ПО микропроцессора течеискателя, влияние метрологически значимого ПО учтено при нормировании метрологических характеристик».
Идентификационные данные ПО течеискателя представлены в Таблице 1.
Уровень защиты ПО от преднамеренных или непреднамеренных изменений «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) ПО | Значение |
| Идентификационное наименование ПО | v.CPU |
| Номер версии (идентификационный номер) ПО, не ниже | 3.X.XX |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений потока газа в вакууме по входу течеискателя, Па^м3/с (1): - в режиме «Вакуум. метод» - «Нормальный» - в режиме «Вакуум. метод» - «Массивная течь» | от 140-12 до 1-10"1 от 140-9 до 1-10-1 |
| Пределы допускаемой относительной погрешности измерений потока газа в вакууме по входу течеискателя, % - в режиме «Вакуум. метод» - «Нормальный» - при работе в режиме «Вакуум. метод» - «Массивная течь» | ± (0,15 + Qнпи 2 Q. м (3)>100 ± 50 |
| (1) Производная единица величины потока газа в вакууме Па^м3/с образована в соответствии с п. 5.2.1 ГОСТ 8.417-2002 на основании уравнения связи (измерений), полученного из уравнения состояния идеального газа. (2) ^^нпи - значение нижнего предела измерений (3) ^^изм - значение измеренного потока | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний потока газа методом щупа, Па^м3/с | от 54O-10 до 140-2 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220 ± 22 50 ± 1 |
| Габаритные размеры (длинахширинахвысота), мм, не более - T-34w, T-34d, T-34i - T-34wt | 740x530x940 545x430x380 |
| Масса, кг, не более - T-34w, T-34d, T-34i - T-34wt | 120 55 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +10 до +35 80 от 84 до 106,7 |
| Средняя наработка до отказа, ч, не менее | 15 000 |
| Средний срок службы, лет | 10 |
наносится типографским способом на титульный лист руководства по эксплуатации течеискателя.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Течеискатель масс-спектрометрический гелиевый Т-34 | в соответствии с заказом | 1 шт. |
| Комплект ЗИП | - | 1 комплект |
| Кабель питания | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе «Эксплуатация» руководства по эксплуатации «Течеискатели масс-спектрометрические гелиевые Т-34».
ГОСТ 28517-90 Контроль неразрушающий. Масс-спектрометрический метод течеискания. Общие требования;
ГОСТ Р 53177-2008 Вакуумная техника. Определение характеристик
масс-спектрометрического метода контроля герметичности;
Стандарт предприятия. Течеискатели масс-спектрометрические гелиевые Т-34.
