| Номер в госреестре | 90874-23 |
| Наименование СИ | Комплекс автоматизированный измерительно-вычислительный (АИВК) для измерения радиотехнических характеристик МНА в дальнем поле до 40 ГГц |
| Обозначение типа СИ | ЛГЕИ.442269.001 |
| Изготовитель | Акционерное общество "Научно-производственное объединение им. С.А. Лавочкина" (АО "НПО Лавочкина"), Московская обл., г. Химки |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс автоматизированный измерительно-вычислительный (АИВК) для измерения радиотехнических характеристик МНА в дальнем поле до 40 ГГц ЛГЕИ.442269.001 (далее -комплекс) предназначен для измерений радиотехнических характеристик антенн и антенных решеток в дальней зоне в диапазоне от 0,3 до 40,0 ГГц.
Принцип действия комплекса основан на измерении частотных и угловых зависимостей коэффициента передачи при подключении к измерительным портам векторного анализатора электрических цепей (далее - ВАЦ) антенн, размещенных в соответствии с условием «дальней зоны».
При измерениях радиотехнических характеристик антенн ВАЦ устанавливается в режим измерений частотной зависимости комплексного коэффициента передачи, а его измерительные порты с помощью кабельных сборок подключаются к входам вспомогательной и исследуемой антенн. При измерениях модуля коэффициента отражения ВАЦ устанавливается в режим измерений частотной зависимости комплексного коэффициента отражения, один из измерительных портов при помощи кабельной сборки подключаются к входу вспомогательной антенны. По командам оператора, вводимым в интерфейс управления на персональный компьютер (далее - ПК), контроллер управления и ВАЦ устанавливаются в режимы для измерений в необходимых диапазонах углов и частот. Контроллер управления выдает команды четырехкоординатному опорно-поворотному устройству (далее - ОПУ), которое устанавливает исследуемую антенну в требуемые угловые положения по азимуту, элевации, поляризации и по слайдеру, однокоординатное поворотное устройство устанавливает вспомогательную антенну по поляризации. ВАЦ измеряет комплексный коэффициент передачи между каналами, к которым подключены антенны. Измеренные частотные и угловые зависимости комплексного коэффициента передачи передаются в ПК для вычисления следующих характеристик:
- амплитудных диаграмм направленности (далее - АДН);
- фазовых диаграмм направленности (далее - ФДН);
- поляризационных диаграмм (далее - ПД);
- коэффициента эллиптичности (далее - КЭ);
- коэффициента усиления (далее - КУ);
- модуля коэффициента отражения (далее - МКО).
Результаты измерений и вычислений представляются оператору в графическом или табличном виде.
Конструктивно комплекс состоит из:
- прецизионного четырехкоординатного позиционера РЛТГ.411722.007,
предназначенного для установки и вращения испытываемой антенны по углам азимута, места и крена (поляризации), а также перемещения по слайдеру;
- прецизионного двухкоординатного позиционера РЛТГ.411722.006, предназначенного для установки и вращения вспомогательной антенны по углу крена;
- источника бесперебойного питания PSU-5000, обеспечивающего стабилизованное электропитание комплекса;
- пластины калибровочной RL-PLT-03-03, предназначенной для калибровки комплекса в режиме измерений модуля коэффициента отражения;
- сетевого коммутатора Акманай 2424GE-S, предназначенного для обеспечения информационного обмена между элементами комплекса;
- фильтра питания помехоподавляющего 380В/63А/50Гц (L1-3, N, PE),
предназначенного для обеспечения стабильности электропитания элементов комплекса;
- радиопоглощающего материала ШТИЛЬ-100.К45, предназначенного для уменьшения уровней побочных переотражений от элементов конструкции ОПУ;
- комплекта кронштейнов (оснастки) для установки калибровочной пластины RL-FXT-MNA, предназначенного для обеспечения их установки на ОПУ;
- комплекта вспомогательных антенн RL-ANT-03-40, предназначенного для измерения коэффициента усиления в частотном диапазоне от 0,3 до 40,0 ГГц;
- комплекта эталонных (образцовых) антенн RL-ANTC-03-40, предназначенного для передачи и приема СВЧ сигналов от 0,3 до 40,0 ГГц;
- комплекта системы видеонаблюдения ЛГЕИ.442269.010, предназначенного для удалённого наблюдения за процессом измерений;
- комплекта радиочастотного оборудования ЛГЕИ.442269.110, предназначенного для измерений комплексных коэффициентов передачи и отражения при подключении к антеннам;
- комплекта кабелей связи, управления, питания ЛГЕИ.442269.112, обеспечивающего цифровые и аналоговые связи между элементами комплекса.
- комплекта ПК в комплекте с приборной стойкой ЛГЕИ.442269.113, предоставляющего оператору интерфейс для автоматизированного управления элементами комплекса, сбора, обработки, хранения и вывода результатов измерений.
Заводской № 2290011, идентифицирующий данный комплекс, указывается на самоклеящейся этикетке, размещённой на лицевой панели контроллера управления, в формате цифрового обозначения (приведен на рисунке 7).
Для предотвращения несанкционированного доступа к внутренним частям ВАЦ два винта крепления корпуса пломбируются.
Внешний вид составных частей комплекса приведен на рисунках 1 - 9. Место размещения знака утверждения типа, заводского номера и схема пломбировки от несанкционированного доступа приведены на рисунках 6 и 7.
Рисунок 1 - Внешний вид прецизионного четырехкоординатного позиционера РЛТГ.411722.007
Рисунок 2 - Внешний вид прецизионного двухкоординатного позиционера РЛТГ.411722.006

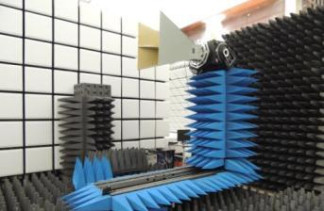

Рисунок 3 - Внешний вид комплекса ЛГЕИ.442269.001
Рисунок 4 - Внешний вид комплектов эталонных и вспомогательных антенн
Рисунок 5 - Лицевая панель ВАЦ C4420 с модулями расширения частотного диапазона
Рисунок 6 - Задняя панель ВАЦ C4420 (место пломбировки) с модулями расширения частотного диапазона
Места пломбирования от несанкционированного доступа
Место нанесения заводского №
Место нанесения знака поверки
Место нанесения знака утверждения типа
Рисунок 7 - Внешний вид лицевой панели контроллера, место нанесения знака поверки, место нанесения знака утверждения типа и место нанесения заводского №
Рисунок 8 - Внешний вид задней панели контроллера
Рисунок 9 - Внешний вид ПК
Программное обеспечение (далее - ПО) комплекса осуществляет:
- управление элементами комплекса в процессе измерений;
- обработку результатов измерений и получение значений радиотехнических характеристик исследуемой антенны;
- представление радиотехнических характеристик исследуемой антенны в виде таблиц, графиков и диаграмм;
- хранение результатов измерений и радиотехнических характеристик исследуемой антенны.
Конструкция комплекса исключает возможность несанкционированного влияния на ПО комплекса и измерительную информацию (в соответствии с Р 50.2.077-2014, п. 4.3). Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
П О комплекса работает под управлением операционной системы Windows 11.
Метрологически значимая часть ПО комплекса представляет собой ПО ПАИК «RL-BEAM-DA» и «RL-BEAM-DTV».
ПО ПАИК «RL-BEAM-DA» предназначено для автоматизации работы комплекса, ручного управления угловым положением ОПУ, настройки параметров перемещения ОПУ, настройки параметров работы анализатора цепей, задания плана измерений и для запуска измерения.
ПО «RL-BEAM-DTV» предназначено для визуализации измеренных на одной или нескольких частотных точках зависимостей комплексного коэффициента передачи от углового положения ОПУ и выполнения радиотехнических расчетов по измеренным данным.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | RL-BEAM-DA.exe | RL-BEAM-DTV.exe |
| Номер версии (идентификационный номер) ПО | 2.4.0.0 | 2.0.146.714 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) по алгоритму MD5 | 334C7E7FB46195F76D 5F5E76FDFAA3FA | E73E3AEC4F7492A253 6675A89BAE87D8 |
Таблица 2 - Основные метрологические характеристики при измерениях радиотехнических характеристик антенн
| Наименование характеристики | Значение | |||
| Диапазон рабочих частот, ГГ ц | от 0,3 до 40,0 | |||
| Динамический диапазон измерений амплитудных диаграмм направленности (далее - АДН), поляризационных диаграмм (далее - ПД) и коэффициента эллиптичности (по напряжению) (далее - КЭ), дБ, не менее | 50 | |||
| Диапазон измерений фазовых диаграмм направленности (далее - ФДН), ° | от 0 до 360 | |||
| Пределы допускаемой инструментальной погрешности измерений коэффициента усиления (далее - КУ)1), дБ | ±0,6 | |||
| Пределы допускаемой инструментальной погрешности измерений АДН и ПД2), дБ | ||||
| Уровень АДН и ПД, дБ | Диапазон частот, ГГ ц | |||
| от 0,3 до 3,3 включ. | св. 3,3 до 26,5 включ. | св. 26,5 до 40,0 включ. | ||
| -5 -10 -15 -20 -25 -30 -35 -40 -45 -50 | ±0,1 ±0,2 ±0,2 ±0,2 ±0,3 ±0,3 ±0,4 ±0,5 ±0,6 ±0,7 | ±0,1 ±0,1 ±0,1 ±0,2 ±0,2 ±0,3 ±0,3 ±0,4 ±0,6 ±0,9 | ±0,2 ±0,2 ±0,3 ±0,3 ±0,4 ±0,5 ±0,7 ±0,8 ±0,9 ±1,0 | |
| Пределы допускаемой инструментальной погрешности измерений ФДН2), ° | ||||
| Уровень АДН, дБ | Диапазон частот, ГГ ц | |||
| от 0,3 до 3,3 включ. | св. 3,3 до 26,5 включ. | св. 26,5 до 40,0 включ. | ||
| -5 -10 -15 -20 -25 -30 -35 -40 -45 -50 | ±0,7 ±1,3 ±1,3 ±1,3 ±2,0 ±2,0 ±2,7 ±3,4 ±4,1 ±4,8 | ±0,7 ±0,7 ±0,7 ±1,3 ±1,3 ±2,0 ±2,0 ±2,7 ±4,1 ±6,2 | ±1,3 ±1,3 ±2,0 ±2,0 ±2,7 ±3,4 ±4,8 ±5,5 ±6,2 ±7,0 | |
| Пределы допускаемой инструментальной погрешности измерений КЭ (по напряжению), % | ||||
| КЭ3) | Диапазон частот, ГГ ц | |||
| от 0,3 до 3,3 включ. | св. 3,3 до 26,5 включ. | св. 26,5 до 40,0 включ. | ||
| от 0,056 до 0,1 включ. св. 0,1 до 0,18 включ. св. 0,18 до 0,32 включ. св. 0,32 до 0,56 включ. св. 0,56 до 1,0 | ±3,5 ±2,3 ±2,3 ±2,3 ±1,2 | ±2,3 ±2,3 ±1,2 ±1,2 ±1,2 | ±4,7 ±3,5 ±3,5 ±2,3 ±2,3 | |
Продолжение таблицы 2
| Доверительные границы суммарной погрешности (при доверительной вероятности 0,95) измерений КУ антенн, дБ | |||||||||
| в диапазоне частот от 0,3 до 0,4 ГГц включ. при КСВН входов антенн, не более 2,0 в диапазоне частот св. 0,4 до 1,0 ГГц включ. при КСВН входов антенн, не более 2,0 в диапазоне частот св. 1,0 до 2,2 ГГц включ. при КСВН входов антенн, не более 1,5 2,0 в диапазоне частот св. 2,2 до 18,0 ГГц включ. при КСВН входов антенн, не более 1,5 2,0 в диапазоне частот св. 18,0 до 40,0 ГГц включ. при КСВН входов антенн, не более 1,5 2,0 | ±2,0 ±1,4 ±1,0 ±1,1 ±0,8 ±0,9 ±0,7 ±0,8 | ||||||||
| Доверительные границы суммарной погрешности (при доверительной вероятности 0,95) измерений АДН2), дБ | |||||||||
| Уровень АДН, дБ | Диапазон частот, ГГ ц | ||||||||
| от 0,3 до 0,4 включ. | св. 0,4 до 0,6 включ. | св. 0,6 до 1,0 включ. | св. 1,0 до 2,2 включ. | св. 2,2 до 3,3 включ. | св. 3,3 до 4,9 включ. | св. 4,9 до 26,5 включ. | св. 26,5 до 40,0 включ. | ||
| -5 -10 -15 -20 -25 -30 -35 -40 | ±3,0 ±5,0 - -- -- - | ±2,0 ±3,0 ±5,0 - - - - - | ±1,3 ±2,0 ±3,5 ±5,2 - - - - | ±1,0 ±1,8 ±2,5 ±4,1 --- - | ±0,6 ±1,1 ±1,7 ±2,7 ±4,2 - - - | ±0,3 ±0,4 ±0,6 ±1,1 ±1,7 ±2,7 ±4,2 - | ±0,2 ±0,3 ±0,4 ±0,7 ±1,1 ±1,8 ±2,8 ±4,2 | ±0,3 ±0,4 ±0,7 ±0,9 ±1,4 ±2,1 ±3,2 ±4,8 | |
| Доверительные границы суммарной погрешности (при доверительной вероятности 0,95) измерений ФДН2), ° | |||||||||
| Уровень АДН, дБ | Диапазон частот, ГГ ц | ||||||||
| от 0,3 до 0,4 включ. | св. 0,4 до 0,6 включ. | св. 0,6 до 1,0 включ. | св. 1,0 до 2,2 включ. | св. 2,2 до 3,3 включ. | св. 3,3 до 4,9 включ. | св. 4,9 до 26,5 включ. | св. 26,5 до 40,0 включ. | ||
| -5 -10 -15 -20 -25 | ±22,4 ±37,9 -- - | ±14,5 ±22,4 ±37,9 - - | ±9,2 ±14,5 ±26,4 ±39,3 - | ±7,0 ±13,0 ±18,4 ±31,1 - | ±4,1 ±7,7 ±12,2 ±20,0 ±31,9 | ±2,0 ±2,7 ±4,1 ±7,7 ±12,2 | ±1,3 ±2,0 ±2,7 ±4,8 ±7,7 | ±2,0 ±2,7 ±4,8 ±6,2 ±9,9 | |
Продолжение таблицы 2
| Доверительные границы суммарной погрешности (при доверительной вероятности 0,95) измерений ФДН2), ° | ||||||||||||||
| Уровень АДН, дБ | Диапазон частот, ГГ ц | |||||||||||||
| от 0,3 до 0,4 включ. | св. 0,4 до 0,6 включ. | св. 0,6 до 1,0 включ. | св. 1,0 до 2,2 включ. | св. 2,2 до 3,3 включ. | св. 3,3 до 4,9 включ. | св. 4,9 до 26,5 включ. | св. 26,5 до 40,0 включ. | |||||||
| -30 -35 -40 | --- | --- | --- | --- | --- | ±20,0 ±31,9 - | ±13,0 ±20,8 ±31,9 | ±15,3 ±24,0 ±36,4 | ||||||
| Доверительные границы суммарной погрешности (при доверительной вероятности 0,95) измерений ПД2), дБ | ||||||||||||||
| Уровень АДН, дБ | Диапазон частот, ГГ ц | |||||||||||||
| от 0,3 до 0,4 включ. | св. 0,4 до 0,6 включ. | св. 0,6 до 1,0 включ. | св. 1,0 до 2,2 включ. | св. 2,2 до 3,3 включ. | св. 3,3 до 4,9 включ. | св. 4,9 до 26,5 включ. | св. 26,5 до 40,0 включ. | |||||||
| -5 -10 -15 -20 -25 -30 | ±2,2 ±2,4 ±2,6 ±3,1 ±3,9 ±5,1 | ±1,4 ±1,7 ±2,0 ±2,5 ±3,4 ±4,7 | ±1,1 ±1,3 ±1,7 ±2,2 ±3,2 ±4,6 | ±0,8 ±1,0 ±1,2 ±1,5 ±2,1 ±3,1 | ±0,6 ±0,8 ±1,0 ±1,3 ±2,0 ±2,9 | ±0,4 ±0,5 ±0,7 ±1,2 ±1,8 ±2,8 | ±0,5 ±0,7 ±1,1 ±1,7 ±2,7 ±4,3 | ±0,6 ±0,8 ±1,2 ±1,8 ±2,9 ±4,4 | ||||||
| Доверительные границы суммарной погрешности (при доверительной вероятности 0,95) измерений КЭ (по напряжению), % | ||||||||||||||
| КЭ3) | Диапазон частот, ГГ ц | |||||||||||||
| от 0,3 до 0,4 включ. | св. 0,4 до 0,6 включ. | св. 0,6 до 1,0 включ. | св. 1,0 до 2,2 включ. | св. 2,2 до 3,3 включ. | св. 3,3 до 4,9 включ. | св. 4,9 до 26,5 включ. | св. 26,5 до 40,0 включ. | |||||||
| от 0,056 до 0,1 включ. св. 0,1 до 0,18 включ. св. 0,18 до 0,32 включ. св. 0,32 до 0,56 включ. св. 0,56 до 1,0 | ±56,7 ±42,9 ±34,9 ±31,8 ±28,8 | ±47,9 ±33,4 ±25,9 ±21,6 ±17,5 | ±44,5 ±28,8 ±21,6 ±16,1 ±13,5 | ±27,4 ±18,9 ±14,8 ±12,2 ±9,6 | ±25,9 ±16,1 ±12,2 ±9,6 ±7,2 | ±23,0 ±14,8 ±8,4 ±5,9 ±4,7 | ±36,5 ±21,6 ±13,5 ±8,4 ±5,9 | ±39,6 ±23,0 ±14,8 ±9,6 ±7,2 | ||||||
| Примечания: 1) - при отличии КУ исследуемой антенны от КУ используемой эталонной антенны не бо лее чем на 10 дБ в меньшую и 30 дБ в большую сторону; 2) - при ширине полосы фильтра промежуточной частоты ВАЦ не более 100 Гц; 3) - величина коэффициента эллиптичности по напряжению, представленная в линейных единицах КЭЛИ,, преобразуется в коэффициент эллиптичности, представленный в логарифмических единицах КЭЛО,, по формуле: КЭЛО= = 20lg(КЭЛИ) } | ||||||||||||||
Таблица 3 - Основные метрологические характеристики при измерениях МКО
| Наименование характеристики | Значение |
| Диапазон рабочих частот, ГГ ц | от 8,2 до 12,4 |
| Диапазон измерений МКО1, 2), дБ | от 0 до -30 |
| Доверительные границы погрешности (при доверительной вероятности 0,95) измерений МКО1, 2), дБ, на уровнях: -5 -10 -15 -20 -25 -30 | ±0,8 ±1,0 ±1,2 ±1,4 ±1,6 ±2,0 |
| П р и м е ч а н и я: 1) - измерение МКО выполняется в направлении нормали к отражающей плоскости ис следуемого образца при геометрической площади отражающей плоскости исследуемого образца не менее 0,05 м2; 2) - при измерениях в полосе частот не менее 2,0 ГГц. | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон перемещения угломестного позиционера прецизионного четырехкоординатного позиционера РЛТГ.411722.007 по линейной координате (по слайдеру), мм, не менее | 2000 |
| Диапазон перемещения поляризационного позиционера прецмзионного двухкоординатного позиционера РЛТГ.411722.006 по линейной координате (по слайдеру), мм, не менее | 4000 |
| Высота оси вращения по поляризации прецизионного четырехкоординатного позиционера РЛТГ.411722.007 от пола, мм, не менее | 2000 |
| Количество программно-управляемых координат прецизионного четырехкоординатного позиционера РЛТГ.411722.007 для измеряемой МНА (азимут, угол места, поляризации, горизонтальное перемещение угломестного позиционера на азимутальном позиционере (слайдер)) | 4 |
| Количество программно-управляемых координат прецизионного двухкоординатного позиционера РЛТГ.411722.006 для вспомогательной антенны (поляризация, слайдер) | 2 |
| Параметры электропитания от однофазной сети переменного тока: - напряжение, В - частота, Гц Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +20 °С, % - атмосферное давление, кПа | от 198 до 242 от 49 до 51 от +15 до +25 от 30 до 80 от 84 до 106 |
наносится на лицевую панель контроллера управления в виде наклейки и титульный лист документа ЛГЕИ.442269.001 ПС «Комплекс автоматизированный измерительно-вычислительный (АИВК) для измерения радиотехнических характеристик МНА в дальнем поле до 40 ГГц. Заводской номер 2290011. Паспорт» типографским способом.
Таблица 5 - Комплектность комплекса
| Наименование | Обозначение | Кол-во, шт./экз. |
| Комплекс автоматизированный измерительно- | ||
| вычислительный (АИВК) для измерения | ||
| радиотехнических характеристик МНА в дальнем | ||
| поле до 40 ГГц в составе: | ЛГЕИ.442269.001 | 1 |
| Прецизионный четырехкоординатный позиционер | РЛТГ.411722.007 | 1 |
| Прецизионный двухкоординатный позиционер | РЛТГ.411722.006 | 1 |
| Комплект радиочастотного оборудования | ЛГЕИ.442269.110 | 1 |
| Источник бесперебойного питания | PSU-5000 | 1 |
| Фильтр питания помехоподавляющий | 380В/63А/50Гц (L1-3,N,PE) | 1 |
| Комплект эталонных (образцовых) антенн: | RL-ANTC-03-40 | 1 |
| - антенна диапазона частот от 0,3 до 3,0 ГГц | П6-160 | 1 |
| - антенна диапазона частот от 1,45 до 2,2 ГГц | LB-510-15-C-SF | 1 |
| - антенна диапазона частот от 2,2 до 3,3 ГГц | LB-340-15-C-SF | 1 |
| - антенна диапазона частот от 3,3 до 4,9 ГГц | LB-229-20-C-SF | 1 |
| - антенна диапазона частот от 4,9 до 7,05 ГГц | LB-159-20-C-SF | 1 |
| - антенна диапазона частот от 7,05 до 10,0 ГГц | LB-112-20-C-SF | 2 |
| - антенна диапазона частот от 8,2 до 12,4 ГГц | П1-139/3 | 1 |
| - антенна диапазона частот от 12,4 до 18,0 ГГц | П1-139/4 | 1 |
| - антенна диапазона частот от 18,0 до 26,5 ГГц | П1-139/5 | 1 |
| - антенна диапазона частот от 22,0 до 33,0 ГГц | LB-34-20-C-KF | 1 |
| - антенна диапазона частот от 26,5 до 40,0 ГГц | П1-139/6 | 1 |
| Комплект вспомогательных антенн: | RL-ANT-03-40 | 1 |
| - антенна диапазона частот от 0,3 до 3,0 ГГц | П6-160 | 1 |
| - антенна диапазона частот от 1,45 до 2,2 ГГц | LB-510-15-C-SF | 1 |
| - антенна диапазона частот от 2,2 до 3,3 ГГц | LB-340-15-C-SF | 1 |
| - антенна диапазона частот от 3,3 до 4,9 ГГц | LB-229-20-C-SF | 1 |
| - антенна диапазона частот от 4,9 до 7,05 ГГц | LB-159-20-C-SF | 1 |
| - антенна диапазона частот от 7,05 до 10,0 ГГц | LB-112-20-C-SF | 1 |
| - антенна диапазона частот от 8,2 до 12,4 ГГц | П1-139/3 | 1 |
| - антенна диапазона частот от 12,4 до 18,0 ГГц | П1-139/4 | 1 |
| - антенна диапазона частот от 18,0 до 26,5 ГГц | П1-139/5 | 1 |
| - антенна диапазона частот от 22,0 до 33,0 ГГц | LB-34-20-C-KF | 1 |
| - антенна диапазона частот от 26,5 до 40,0 ГГц | П1-139/6 | 1 |
| Комплект системы видеонаблюдения | ЛГЕИ.442269.010 | 1 |
| Радиопоглощающий материал | ШТИЛЬ-100.К45 | 8 м2 |
| Пластина калибровочная | RL-PLT-03-03 | 1 |
Продолжение таблицы 5
| Наименование | Обозначение | Кол-во, шт./экз. |
| Комплект кронштейнов (оснастка) для установки МАР и калибровочной пластины | RL-FXT-MNA | 1 |
| Комплект кабелей связи, управления, питания | ЛГЕИ.442269.112 | 1 |
| Комплект ПК в комплекте с приборной стойкой | ЛГЕИ.442269.113 | 1 |
| Сетевой коммутатор | Акманай 2424GE-S | 1 |
| Набор щупов | Набор №2 75 мм «Калиброн» | 1 |
| Руководство по эксплуатации | ЛГЕИ.442269.001 РЭ | 1 |
| Паспорт | ЛГЕИ.442269.001 ПС | 1 |
| Методика поверки | - | 1 |
приведены в разделе 2 «Функциональные возможности» документа ЛГЕИ.442269.001 РЭ «Комплекс автоматизированный измерительно-вычислительный (АИВК) для измерения радиотехнических характеристик МНА в дальнем поле до 40 ГГц ЛГЕИ.442269.001. Руководство по эксплуатации».
Приказ Росстандарта от 30 декабря 2019 г. № 3383 «Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц»;
Техническая документация изготовителя.
