| Номер в госреестре | 90875-23 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | JDZX9-10G |
| Изготовитель | Dalian No.1 Instrument Transformer Co., Ltd., Китай |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения JDZX9-10G (далее по тексту - трансформаторы) предназначены для передачи измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
По конструктивному исполнению трансформаторы однофазные электромагнитные с литой изоляцией из эпоксидной смолы. В трансформаторах применяются железные С-образные сердечники. Обмотки с железным сердечником залиты изоляционным компаундом (эпоксидная смола), который обеспечивает электрическую прочность изоляции и защиту обмоток от механических повреждений, коррозии, проникновения влаги и плесени. При эксплуатации первичная обмотка подключается параллельно линии электросети, а вторичная обмотка замыкается на нагрузку.
Трансформаторы выпущены с тремя вторичными обмотками. Панель с выводами вторичных обмоток имеет защитную диэлектрическую крышку, которая крепится винтами, имеющими отверстия для пломбирования.
Трансформаторы имеют опорную металлическую плиту с четырьмя отверстиями для их крепления.
Трансформаторы имеют заводские номера 23040085020001, 23040085020002,
23040085020003, 23040085020004, 23040085020005, 23040085020006.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на табличку, расположенную на корпусе трансформатора, методом лазерной гравировки в месте, указанном на рисунке 1.
Нанесение знака поверки на трансформаторы не предусмотрено. Знак поверки наносится в паспорт трансформатора и (или) свидетельство о поверке в соответствии с действующим законодательством.

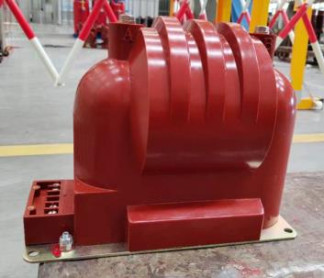

Общий вид трансформаторов, место нанесения заводского номера и место пломбирования приведены на рисунке 1.

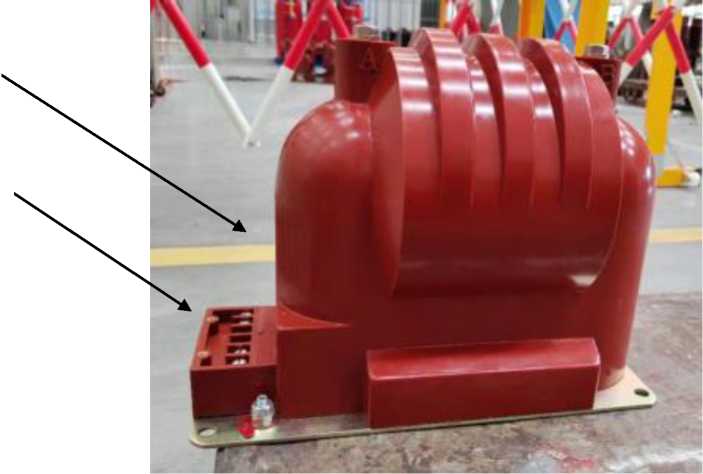

Место пломбирования
Место нанесения заводского номера
Рисунок 1 - Общий вид трансформаторов, место нанесения заводского номера и место пломбирования
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение первичной обмотки и1ном, кВ | 10/^3 |
| Номинальное напряжение вторичной обмотки и2ном, В | 100/^3; 100/^3; 100/3 |
| Номинальная частота переменного тока, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 1983-2015 | 0.5/0.5/3Р |
| Номинальная мощность вторичной обмотки при cosф2=0,8, ВА | 30 |
| Предельная мощность трансформаторов, ВА | 200 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Масса, кг, не более | 30 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 351х186х270 |
| Условия эксплуатации: - температура окружающей среды, оС | от -60 до +40 |
| Средняя наработка до отказа, ч, не менее | 175 000 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта типографским способом.
Комплектность трансформаторов приведена в таблице 3.
Таблица 3 - Комплектность
| Наименование | Обозначение | Количество, шт. |
| Трансформатор напряжения | JDZX9-10G | 6 |
| Паспорт | - | 6 |
приведены в разделе 1 «Общие сведения» паспорта.
ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»;
ГОСТ Р МЭК 61869-3-2012 «Трансформаторы измерительные. Часть 3. Дополнительные требования к индуктивным трансформаторам напряжения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. №3453 «Об утверждении Государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической ёмкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
