| Номер в госреестре | 90877-23 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | JDZX9-10G7 |
| Изготовитель | Dalian No.1 Instrument Transformer Co., Ltd., Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 25.12.2028 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения JDZX9-10G7 (далее по тексту - трансформаторы) предназначены для передачи измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов основан на преобразовании переменного тока высокого напряжения в переменный ток низкого напряжения посредством электромагнитной индукции при неизменной частоте и без существенных потерь мощности.
Трансформаторы являются однофазными трансформаторами с литой изоляцией из эпоксидного компаунда. Компаундное литье выполняет одновременно функции изолятора и несущей конструкции. Выводы первичной обмотки расположены на верхней части трансформатора напряжения. Выводы вторичных обмоток помещены в клеммной коробке, закрепленной на основании. Для крепления трансформаторов на основании имеются отверстия под болты.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на табличку, расположенную на корпусе трансформатора, методом лазерной гравировки в месте, указанном на рисунке 1.
Нанесение знака поверки на трансформаторы не предусмотрено. Знак поверки наносится в паспорт трансформатора и (или) свидетельство о поверке в соответствии с действующим законодательством.
Общий вид трансформаторов, место нанесения заводского номера и место пломбирования представлены на рисунке 1.

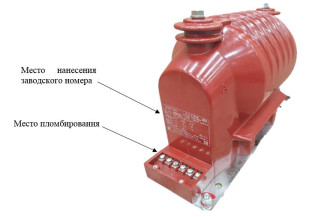

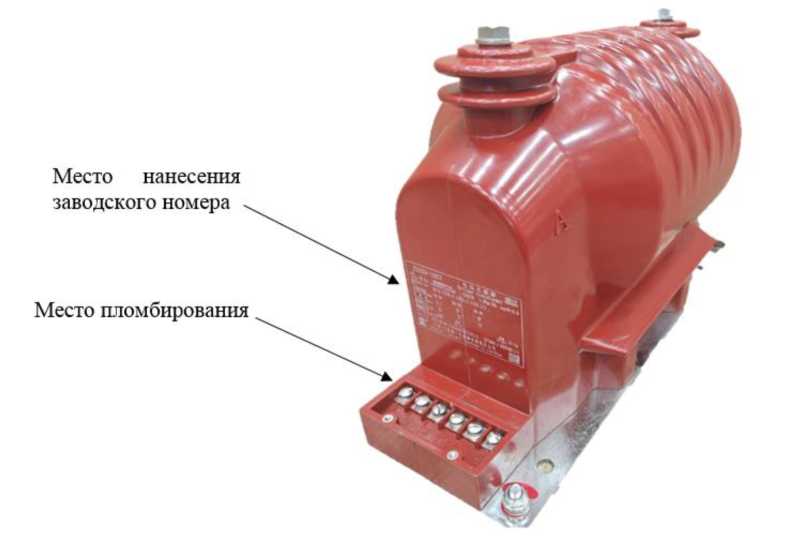

Рисунок 1 - Общий вид трансформаторов, место нанесения заводского номера и место пломбирования
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение первичной обмотки, кВ | 10,5^3 |
| Номинальное напряжение основной вторичной обмотки, кВ | 0,1^3 |
| Номинальное напряжение дополнительных вторичных обмоток, кВ | 0,1^3; 0,1/3 |
| Класс точности основной вторичной обмотки по ГОСТ 1983-2015 | 0,2 |
| Класс точности дополнительных вторичных обмоток по ГОСТ 19832015 | 3P |
| Номинальная мощность основной вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А | 30 |
| Номинальная мощность дополнительных вторичных обмоток при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А | 30; 30 |
| Номинальная частота напряжения сети, Гц | 50 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Масса, кг, не более | 44 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 390х186х282 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при комнатной температуре, % | от -60 до +40 95 |
| Средняя наработка до отказа, ч, не менее | 175 000 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность СИ приведена в таблице 3.
Таблица 3 - Комплектность СИ
| Наименование | Обозначение | Количество, шт. |
| Трансформатор напряжения | JDZX9-10G7 | 1 |
| Руководство по эксплуатации | - | 1 |
приведены в разделе 1 «Общие сведения» руководства по эксплуатации.
ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»;
ГОСТ Р МЭК 61689-3-2012 «Трансформаторы измерительные. Часть 3. Дополнительные требования к индуктивным трансформаторам напряжения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
