| Номер в госреестре | 90878-23 |
| Наименование СИ | Комплексы программно-технические |
| Обозначение типа СИ | Неман-Р |
| Изготовитель | Публичное акционерное общество "Газпром автоматизация" (ПАО "Газпром автоматизация"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 25.12.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы программно-технические Неман-Р (далее по тексту - комплексы или ПТК) предназначены для измерения входных аналоговых сигналов силы постоянного тока, напряжения постоянного тока, электрического сопротивления, частоты, поступающих от первичных датчиков (в том числе преобразователей термоэлектрических и термопреобразователей сопротивления), воспроизведения сигналов силы и напряжения постоянного электрического тока, приема и выдачи дискретных и аналоговых сигналов сигнализации и управления исполнительными механизмами.
Комплексы Неман-Р являются проектно-компонуемыми изделиями и представляют собой двухуровневую структуру. Нижний уровень реализуется на основе встраиваемых промышленных электронно-вычислительных машин (ЭВМ) производства фирм
- ЗАО НПФ «Доломант» (системы ввода-вывода распределенные Fastwel I/O, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. №) 58557-14)- исполнение ПТК «Неман-Р»;
- Группа Компаний ТЕКОН (контроллеры многофункциональные МФК3000, МФК1500, рег. № 45216-10) - исполнение ПТК «Неман-Р»/Текон;
- АО «ТРЭИ» (устройства программного управления «TREI-5B», рег. № 31404-08) -исполнение ПТК "Неман-Р"/Трэи;
- ООО «Прософт-Системы» (контроллеры программируемые логические REGUL R600, рег. № 53113-13; комплексы измерительно вычислительные «REGUL», рег. № 5702314) - исполнение ПТК "Неман-Р"/Прософт;
- АО «ЭлеСи» (контроллеры программируемые ЭЛСИ-ТМК, рег. № 62545-15) -исполненеие ПТК «Неман-Р»/ЭлеСи;
- Shenyang Vhandy Technology Co., Ltd., Китай (контроллеры программируемые логические GCAN) - исполнение ПТК «Неман-PWGCAN.
Встраиваемые промышленные ЭВМ могут состоять из комплектующих:
- блоков обработки данных;
- процессорных модулей;
- модулей памяти;
- плат интерфейсных;
- модулей ввода-вывода;
- блоков питания;
- корпусов;
- кабелей соединительных.
Верхний уровень реализуется на базе SCADA-систем производства фирм:
- МастерСкада (ООО «ИнСАТ»)
- InTouch/System Platform (АО «Шнейдер Электрик»);
- SCADA Infinity (АО «ЭлеСи»);
- SCADA Альфа Платформа (АО «Атомик Софт»).
В состав комплекса, в зависимости от заказа, входит следующее оборудование:
а) шкафы (щиты) автоматики (ЩА), в которых располагаются программнотехнические средства, аппаратура и комплектующие изделия;
б) автоматизированное рабочее место (АРМ) персонала, выполняющее функции оперативно-технического поста управления технологическим объектом, представляет собой совокупность технических средств и программного обеспечения SCADA систем;
в) шкафы (щиты) питания (ЩП);
г) пульт резервного управления (ПРУ);
д) серверное и коммуникационное оборудование.
Принцип действия комплексов основан на измерении аналоговых входных сигналов от первичных измерительных преобразователей (датчиков), их преобразовании в цифровой код, обработке, измерении и выдаче унифицированного электрического выходного сигнала по ГОСТ 26.011-80, пропорционального входному сигналу.
Комплексы предназначены для создания на их основе систем автоматического управления (САУ) основного и вспомогательного промышленного технологического оборудования и автоматизированных систем управления (АСУ) производственнотехнологическими комплексами, а также рассчитаны на интеграцию со смежными системами и системами вышестоящего уровня по физическим и интерфейсным линиям связи.
Общий вид комплексов приведен на рисунке 1. Место нанесения заводского номера в виде цифрового кода отображено на рисунке 2. Допускается нанесение заводского номера на лицевую поверхность двери шкафа.
Защита от несанкционированного доступа к внутренним частям комплекса обеспечивается путем закрытия дверей шкафов на встроенный замок.

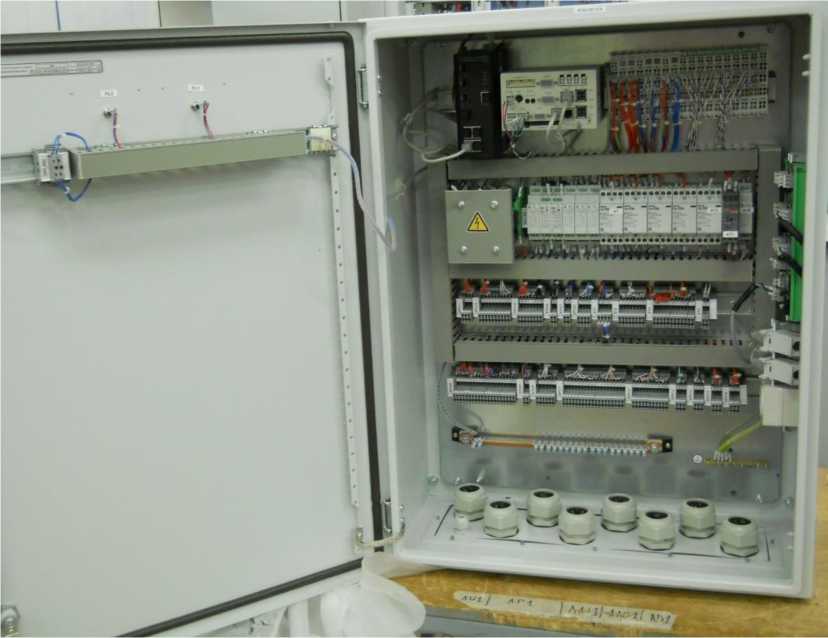

Рисунок 1 - Общий вид шкафа автоматики комплекса
Место нанесения заводского номера

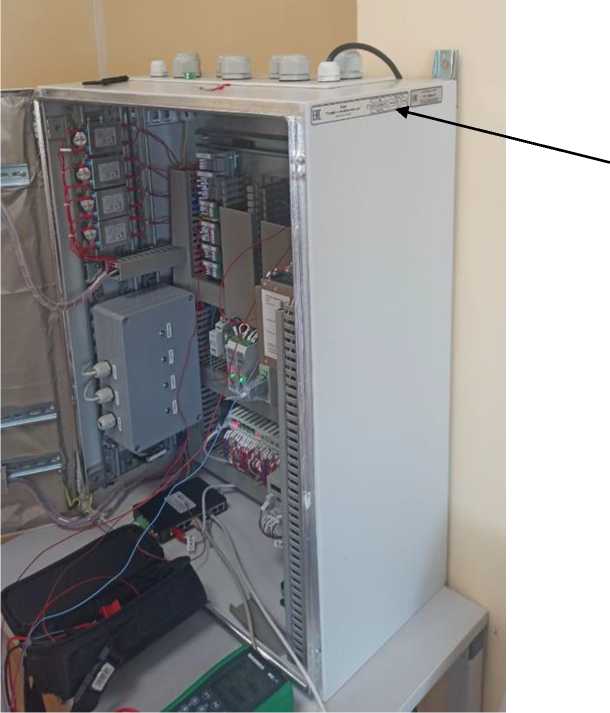

Рисунок 2 - Место нанесения заводского номера на комплекс
Пломбирование комплексов не предусмотрено.
Программное обеспечение комплексов (ПО) состоит из программного обеспечения контроллеров, входящих в состав комплекса, и программного обеспечения SCADA-системы, предназначенного для отображения информации.
ПО контроллеров состоит из базового программного обеспечения (БПО), системного программного обеспечения (СПО) и встроенного программного обеспечения модулей (ВПО).
БПО и СПО выполняет функции управления работой контроллера и не является метрологически значимой частью ПО.
ВПО модулей осуществляет функции сбора, обработки и хранения измерительной информации и является метрологически значимой частью ПО.
Конструкция комплексов исключает возможность несанкционированного влияния на метрологически значимое ПО и измерительную информацию.
В зависимости от состава и исполнения комплекса может применяться одно или несколько ВПО из приведенных в таблице 1.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО отображения информации
| Идентификационные данные (признаки) | Значение | ||||
| Идентификационное наименование ПО | Мастер Скада | SCADA -система «Infinity» | InTouch/ System Platform | SCADA Альфа Платформа | ПО панели оператора Овен |
| Номер версии (идентификационный номер ПО), не ниже | 3.6 | 3 | 2012 | 5.8 | 3.0 |
| Цифровой идентификатор ПО | - | - | - | - | |
Таблица 2 - Метрологические характеристики
| Тип сигнала | Диапазон входного сигнала | Диапазон выходного сигнала | Пределы допускаемой основной приведенной погрешности, % от диапазона выходного сигнала | Пределы допускаемой дополнительной приведенной погрешности при изменении температуры окружающего воздуха на каждые 10 °С, % от диапазона выходного сигнала |
| 1 | 2 | 3 | 4 | 5 |
| Входные сигналы от ТС: Pt100, Pt50 (а=0,00385 °С-1) | в соответствии с НСХ по ГОСТ 6651-2009 | от-200 до +850°С | ±0,2 % от диапазона выходного сигнала | ±0,1 % от диапазона выходного сигнала |
| 100М, 50М (а =0,00426 °С-1) | от -50 до +200 °С | |||
| 100П, 50П (а=0,00391 °С-1) | от -200 до +660 °С | |||
| 100М, 50М (а =0,00428 °С-1) | от -180 до +200°С | |||
| Входные сигналы от ТП1): B | в соответствии с НСХ по ГОСТ Р 8.585-2001 | от +600 до +1800°С | ||
| E | от -100 до +1000°С | |||
| J, K | от -100 до +1200°С | |||
| L | от -200 до +800 °С | |||
| N | от -100 до +1300°С | |||
| R, S | от 0 до +1700 °С | |||
| T | от -100 до +400°С |
Продолжение таблицы 2
| 1 | 2 | 3 | 4 | 5 |
| Входные сигналы силы и напряжения постоянного тока | от 4 до 20 мА от 0 до 10 В от -10 до 10 В | Диапазон (линейный, отображаемый четырьмя десятичными разрядами) выбирается при программировании в единицах физической величины | ±0,2 % от диапазона выходного сигнала | ±0,1 % от диапазона выходного сигнала |
| Входные сигналы сопротивления | от 0 до 1 кОм | |||
| Входные сигналы частоты переменного тока | от 1 Гц до 20 кГц | |||
| Выходные сигналы силы и напряжения постоянного тока | - | от 4 до 20 мА от 0 до 10 В от -10 до 10 В |
Примечание
1) Пределы допускаемой погрешности канала компенсации температуры холодного спая (без учета погрешности встроенного термочувствительного элемента) включены в значение основной погрешности
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Нормальные условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 107 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С при размещении в отапливаемом помещении при размещении в неотапливаемом помещении - относительная влажность воздуха, % при размещении в отапливаемом помещении при размещении в неотапливаемом помещении - атмосферное давление, кПа | от +5 до +50 от -50 до +50 до 80 при +35 °С до 95 при +35 °С от 84 до 107 |
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Минимальная комплектность средства измерений приведена в таблице 4. Допускается расширение комплекта документации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол. |
| 1 | 2 | 3 |
| ПТК «Неман-Р» | АСА1.370.ХХХ (РЛЕГ21.ХХХ.ХХХ ) | 1 |
| 1 | 2 | 3 |
| Составные части ПТК «Н | еман-Р» | |
| Шкаф (щит) автоматики (ЩА) | АСА2.55Х.ХХХ(РЛЕГ 22.55Х.ХХХ) | * |
| АРМ, пульт управления | АСА2.390.ХХХ (РЛЕГ22.390.ХХХ) | * |
| Стойка серверного оборудования | АСА1.000.ХХХ (РЛЕГ21.000.ХХХ) | * |
| Документация | ||
| Паспорт | АСА2.55Х.ХХХ ПС (РЛЕГ22.55Х.ХХХПС) | 1 |
| Руководство по эксплуатации | АСА2.55Х.ХХХ РЭ (РЛЕГ22.55Х.ХХХРЭ) | 1 |
| Примечание: * - Количество, тип и функциональное назначение определяется заказом (проектом) | ||
приведены в разделе «Порядок работы» паспорта АСА2.55Х.ХХХ ПС (РЛЕГ22.55Х.ХХХПС).
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний;
ТУ 4318-155-00158818-2015 Комплексы программно-технические «НЕМАН-Р» (ПТК «Неман-Р»). Технические условия.
