| Номер в госреестре | 90889-23 |
| Наименование СИ | Мерник технический вертикальный 1-го класса |
| Обозначение типа СИ | SV-50 |
| Изготовитель | Акционерное общество АО "Машиностроительный завод "ASTRA" (АО "Машиностроительный завод "ASTRA"), Литовская Республика |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Мерник технический вертикальный 1-го класса SV-50 (далее - мерник) предназначен для измерений объема спирта и водно-спиртовых растворов.
Принцип действия мерника основан на заполнении или сливе из него жидкости.
Мерник состоит из металлического сварного сосуда цилиндрической формы с коническим днищем и верхней крышкой. В крышке мерника установлено круглое смотровое окно и устройство для сообщения внутренней полости с атмосферой. Мерник имеет 3 крана для отбора проб, расположенных вдоль образующей цилиндрической части мерника и переливную трубу для предотвращения переполнения мерника. Мерник устанавливается на опоры в вертикальном положении при помощи отвеса.
Для измерения объема, наблюдения за уровнем жидкости и контроля предусмотрены смотровые окна со шкальными пластинами. Внутри нижнего смотрового окна вмонтирован держатель для термометра. В нижней точке мерника имеется патрубок с краном для слива жидкости.
Заводской номер нанесен в цифровом формате типографским способом в паспорт мерника и на табличку предприятия-изготовителя мерника методом фотопечати.
Знак утверждения типа на средство измерений не наносится.
Ограничение доступа к местам настройки (регулировки) осуществляется путем нанесения навесных пломб с изображением знака поверки на винтах креплений смотровых окон со шкальными пластинами, крышки горловины, устройство для сообщения внутренней полости мерника с атмосферой и опоры мерника.

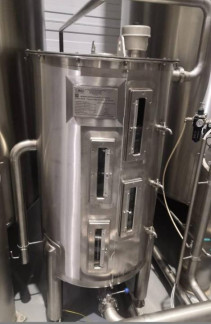

Общий вид мерника, схема пломбировки от несанкционированного доступа, обозначение мест нанесения знаков поверки и места расположения таблички предприятия-изготовителя для нанесения заводского номера представлен на рисунке 1.
Место нанесения заводского номера
Места нанесения знаков поверки
Рисунок 1 - Общий вид мерника технического вертикального 1 -го класса
SV-50 № 19-7/018 с указанием мест пломбировки и места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, дм3 | 500 |
| Пределы допускаемой относительной погрешности при температуре 20 °С от номинального значения полной вместимости, % | ± 0,2 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: -высота -диаметр | 2025 787 |
| Условия эксплуатации: -температура окружающей среды, оС | от +10 до +30 |
наносится на титульный лист паспорта печатным способом.
Таблица 3 - Комплектность средства измерений
| Наименование и условные обозначения | Обозначение | Количество |
| Мерник технический вертикальный 1 -го класса заводской номер 19-7/018 | SV-50 | 1 шт. |
| Мерник технический вертикальный 1 -го класса SV-50. Паспорт | SV-50.00.000PS | 1 экз. |
Сведения о методиках (методах) измерений приведены в разделе 6 паспорта.
Приказ Росстандарта от 26 сентября 2022г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
