| Номер в госреестре | 90891-23 |
| Наименование СИ | Вибропреобразователи |
| Обозначение типа СИ | FK |
| Изготовитель | SHINKAWA Sensor Technology, Inc., Япония |
| Год регистрации | 2023 |
| Срок свидетельства | 27.12.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |

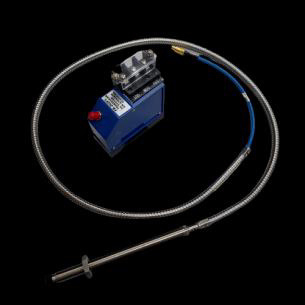

Вибропреобразователи FK (далее - преобразователи) предназначены для измерений осевого смещения до стальной поверхности.
Конструктивно вибропреобразователи FK состоят из датчика FL или WL (далее -датчик), кабеля FW или WW (далее - кабель) и трансмиттера FK (далее - трансмиттер).
Принцип действия преобразователей заключается в следующем: изменение расстояния от торца датчика преобразователя до стальной поверхности, над которой он установлен, вызывает изменения электромагнитной индукции внутри датчика. Эти изменения магнитной индукции преобразуются в электрический сигнал, который усиливается и преобразуется трансмиттером в выходной сигнал в виде напряжения постоянного тока.
Преобразователи производятся в девяти модификациях, отличающиеся диапазонами измерений осевого смещения, которые представлены в таблице 1.
Серийные номера трансмиттеров в виде буквенно-цифрового обозначения, состоящих из символов латинского алфавита и арабских цифр, наносятся на этикетку на корпус трансмиттера методом печати, как представлено на рисунке 1.
Датчик и кабель представляют собой цельную неразборную конструкцию, а серийные номера датчиков в виде буквенно-цифрового обозначения, состоящих из символов латинского алфавита и арабских цифр, наносятся на этикетку на корпус кабеля методом печати, как представлено на рисунке 2.
Нанесение знака поверки на преобразователь не предусмотрено конструкцией.

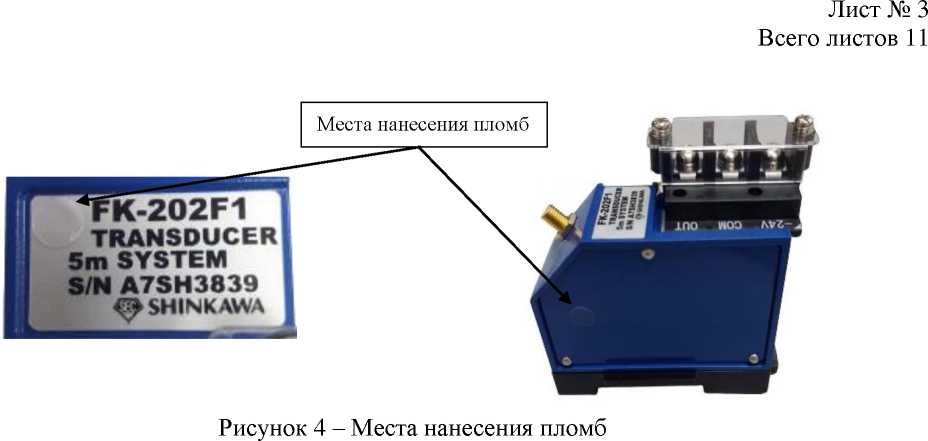

Пломбирование от преднамеренных и (или) не преднамеренных вмешательств, которые могут повлиять на результаты измерений, проводится на заводе-изготовителе при выпуске из производства методом наклейки. Места нанесения пломб изготовителем представлены на рисунке 4.

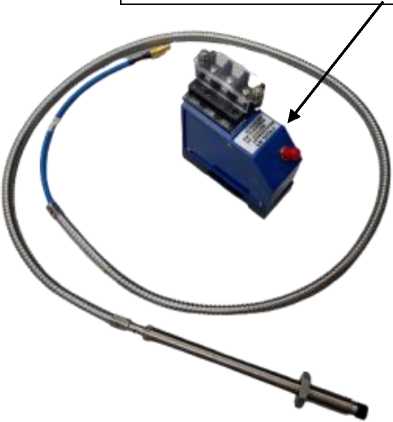

Место нанесения серийного номера трансмиттеров
Рисунок 1 - Общий вид вибропреобразователей FK и место нанесения серийных номеров трансмиттеров

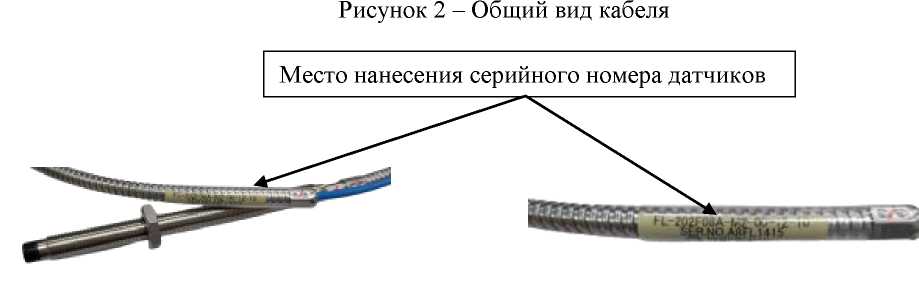

Рисунок 3 - Место нанесения серийного номера датчиков
FK -1 - модификация трансмиттера: 143, 202, 263, 452, 602.
2 -максимальная длина кабеля FW: символ «1» - 5 м; символ «2» - 9 м.
FK -
302
1 - максимальная длина кабеля FW: символ «1» - 5 м; символ «2» - 9 м; символ «3» - 15 м.
Условное обозначение трансмиттера FK-152R:
FK -
152
1 - максимальная длина кабеля FW: символ «1» - 15 м; символ «2» - 20 м.
Условное обозначение трансмиттера FK-142K:
FK -
142
1 - максимальная длина кабеля FW: символ «1» - 5 м; символ «2» - 7 м.
FL-202F05 1 - 2 -3-4-5
1 - защитное покрытие: символ «L» - без защиты; символ «А» - с защитой, но без покрытия из фтор-каучука; символ «Т» - с защитой и с покрытием из фтор-каучука.
2 - размер резьбы: символ «М1» - М8*1; символ «U1» - 1/4-28UNF.
3 - шаг резьбы, мм.
4 - длина корпуса, мм.
5 - фактическая длина кабеля: «05» - 0,5 м; «10» - 1 м; «50» - 5 м; «90» - 9 м.
Условное обозначение датчика FL-202F08:
FL-202F08 1 - 2 -3-4-5
1 - защитное покрытие: символ «L» - без защиты; символ «А» - с защитой, но без покрытия из фтор-каучука; символ «Т» - с защитой и с покрытием из фтор-каучука.
2 - размер резьбы: символ «М2» - М10*1; символ «U2» - 3/8-24UNF.
3 - шаг резьбы, мм.
4 - длина корпуса, мм.
5 - фактическая длина кабеля: «05» - 0,5 м; «10» - 1 м; «50» - 5 м; «90» - 9 м.
FL-202F08R 1 - 2 - 3 - 4
1 - размер резьбы: символ «М2» - М10*1; символ «U2» - 3/8-24UNF.
2 - длина кабеля «R5» - 5 мм; символ «02» - 0,2 дюйма.
3 - длина корпуса «03» - 30 мм; символ «12» - 1,2 дюйма.
4 - фактическая длина кабеля: «05» - 0,5 м; «10» - 1 м; «50» - 5 м; «90» - 9 м.
Условное обозначение датчика FL-452F11:
FL-452F11 1 - 2 -3-4-5
1 - защитное покрытие: символ «L» - без защиты; символ «А» - с защитой, но без покрытия из фтор-каучука; символ «Т» - с защитой и с покрытием из фтор-каучука.
2 - размер резьбы: символ «М1» - М14 1.5; символ «U1» - 1/2-20UNF.
3 - шаг резьбы, мм.
4 - длина корпуса, мм.
5 - фактическая длина кабеля: «05» - 0,5 м; «10» - 1 м; «50» - 5 м; «90» - 9 м.
FL-302F10 1 - 2 -3-4-5
1 - защитное покрытие: символ «L» - без защиты; символ «А» - с защитой, но без покрытия из фтор-каучука; символ «Т» - с защитой и с покрытием из фтор-каучука.
2 - размер резьбы: символ «М1» - М12И.25; символ «U1» - 1/2-20UNF.
3 - шаг резьбы, мм.
4 - длина корпуса, мм.
5 - фактическая длина кабеля: «05» - 0,5 м; «10» - 1 м; «50» - 5 м; «90» - 9 м.
FL-302F10R 1 - 2 - 3 - 4
1 - размер резьбы: символ «М2» - М10*1; символ «U2» - 3/8-24UNF.
2 - длина без резьбы «R2» - 2 мм; символ «01» - 0,1 дюйма.
3 - длина корпуса «03» - 25 мм; символ «10» - 1,0 дюйма.
4 - фактическая длина кабеля: «05» - 0,5 м; «10» - 1 м; «50» - 5 м; «90» - 9 м.
FL-602F18 1 - 2 -3-4-5
1 - защитное покрытие: символ «L» - без защиты; символ «А» - с защитой, но без покрытия из фтор-каучука; символ «Т» - с защитой и с покрытием из фтор-каучука.
2 - размер резьбы: символ «М1» - М20*1.5; символ «U1» - 7/8-14UNF.
3 - шаг резьбы, мм.
4 - длина корпуса, мм.
5 - фактическая длина кабеля: «05» - 0,5 м; «10» - 1 м; «50» - 5 м; «90» - 9 м.
FL-143F27 1 - 2 -3-4-5
1 - защитное покрытие: символ «L» - без защиты; символ «А» - с защитой, но без покрытия из фтор-каучука; символ «Т» - с защитой и с покрытием из фтор-каучука.
2 - размер резьбы: символ «М1» - М30 1.5; символ «U1» - 1 1/4-12UNF.
3 - шаг резьбы, мм.
4 - длина корпуса, мм.
5 - фактическая длина кабеля: «05» - 0,5 м; «10» - 1 м; «50» - 5 м; «90» - 9 м.
FL-143F28 1 - 2 -3-4-5
1 - защитное покрытие: символ «L» - без защиты; символ «А» - с защитой, но без покрытия из фтор-каучука; символ «Т» - с защитой и с покрытием из фтор-каучука.
2 - размер резьбы: символ «М1» - 4-M6, DEPTH 14
3 - шаг резьбы, мм.
4 - длина корпуса, мм.
5 - фактическая длина кабеля: «05» - 0,5 м; «10» - 1 м; «50» - 5 м; «90» - 9 м.
Условное обозначение датчика FL-263F50:
| FL-263F50 | 1 | - | 2 | - | 3 | - | 4 | - | 5 | |
| 1 - защитное покрытие: символ «L» - без защиты; символ «А» - с защитой фтор-каучука; символ «Т» - с защитой и с покрытием из фтор-каучука. 2 - размер резьбы: символ «М1» - М24*1.5; символ «U1» - 1-12UNF. 3 - шаг резьбы, мм. 4 - длина корпуса, мм. 5 - фактическая длина кабеля: «05» - 0,5 м; «10» - 1 м; «50» - 5 м; «90» - 9 м. Условное обозначение датчика FL-263F55: | но без покрытия из | |||||||||
| FL-263F55 | 1 | - | 2 | - | 3 | - | 4 | - | 5 | |
| 1 - защитное покрытие: символ «L» - без защиты; символ «А» - с защитой фтор-каучука; символ «Т» - с защитой и с покрытием из фтор-каучука. 2 - размер резьбы: символ «М1» - М24И.5 3 - шаг резьбы, мм. 4 - длина корпуса, мм. 5 - фактическая длина кабеля: «05» - 0,5 м; «10» - 1 м; «50» - 5 м; «90» - 9 м. Условное обозначение датчика FL-152F08: | но без покрытия из | |||||||||
| FL-152F08 | 1 | - | 2 | - | 3 | - | 4 | - | 5 | |
1 - защитное покрытие: символ «L» - без защиты; символ «А» - с защитой, но без покрытия из фтор-каучука; символ «Т» - с защитой и с покрытием из фтор-каучука.
2 - размер резьбы: символ «М2» - М10*1; символ «U2» - 3/8-24UNF.
3 - шаг резьбы, мм.
4 - длина корпуса, мм.
5 - фактическая длина кабеля: «005» - 0,5 м; «010» - 1 м; «150» - 15 м; «200» - 20 м.
FL-152F08R 1 - 2 - 3 - 4
1 - размер резьбы: символ «М2» - М10*1; символ «U2» - 3/8-24UNF.
2 - длина без резьбы «R5» - 5 мм; символ «02» - 0,2 дюйма.
3 - длина корпуса «03» - 30 мм; символ «12» - 1,2 дюйма.
5 - фактическая длина кабеля: «005» - 0,5 м; «010» - 1 м; «150» - 15 м; «200» - 20 м.
WL-142K05 1 - 2 -3-4-5
1 - защитное покрытие: символ «L» - без защиты; символ «А» - с защитой, но без покрытия из фтор-каучука; символ «Т» - с защитой и с покрытием из фтор-каучука.
2 - размер резьбы: символ «М1» - М8*1; «М2» - М10*1; символ «U1» - 1/4-28UNF-2A; «U2» - 3/8-24UNF-2A.
3 - шаг резьбы, мм.
4 - длина корпуса, мм.
5 - фактическая длина кабеля: «1» - 0,5 м; «2» - 1 м; «3» - 5 м; «4» - 7 м.
WL-142K05R 1 - 2 - 3 - 4
1 - размер резьбы: символ «М2» - М10*1; «U2» - 3/8-24UNF-2A.
2 - шаг резьбы, мм.
3 - длина корпуса, мм.
4 - фактическая длина кабеля: «1» - 0,5 м; «2» - 1 м; «3» - 5 м; «4» - 7 м.
FW -
1 - модификация трансмиттера: 143, 202, 263, 452, 602.
2 - защитное покрытие: символ «L» - без защиты; символ «А» - с защитой, но без покрытия из фтор-каучука; символ «Т» - с защитой и с покрытием из фтор-каучука.
3 - фактическая длина кабеля: «40» - 4,0 м; «45» - 4,5 м; «80» - 8,0 м; «85» - 8,5 м.
FW - 302 F 1 - 2
1 - защитное покрытие: символ «L» - без защиты; символ «А» - с защитой, но без покрытия из фтор-каучука; символ «Т» - с защитой и с покрытием из фтор-каучука.
2 - фактическая длина кабеля: «40» - 4,0 м; «45» - 4,5 м; «80» - 8,0 м; «85» - 8,5 м; «E0» - 14,0 м; «E5» - 14,5 м.
FW - 152 R 1 - 2
1 -защитное покрытие: символ «L» - без защиты; символ «А» - с защитой, но без покрытия из фтор-каучука; символ «Т» - с защитой и с покрытием из фтор-каучука.
2 -фактическая длина кабеля: «140» - 14,0 м; «145» - 4,5 м; «190» - 19,0 м; «195» - 19,5 м;
WW - 142 К 1 - 2
1 - защитное покрытие: символ «L» - без защиты; символ «А» - с защитой, но без покрытия из фтор-каучука; символ «Т» - с защитой и с покрытием из фтор-каучука.
2 - фактическая длина кабеля: «1» - 4,0 м; «2» - 4,5 м; «3» - 6,0 м; «4» - 6,5 м
Таблица 1 - Метрологические характеристики____________________________________________
| Наименование характеристики | Значение | |||||||||
| Модификация | ||||||||||
| FK- 152R1,2 | FK-302F3 | FK-202F1,2 | FK-452F1,2 | FK-302F1,2 | FK-602F1,2 | FK-143F 1,2 | FK-263F1,2 | FK-142K 1,2 | ||
| Диапазон измерений осевого смещения, мм | от 0,25 до 1,75 | от 0,25 до 3,25 | от 0,25 до 2,55 | от 0,5 до 5,0 | от 0,25 до 3,25 | от 0,5 до 6,5 | от 3,0 до 16,5 | от 3 до 29 | от 0,4 до 1,8 | |
| Номинальный коэффициент преобразования, В/мм | 7,87 | 5,0 | 7,87 | 3,94 | 5,0 | 2,5 | 0,8 | 7,87 | ||
| Диапазон рабочих частот, Гц | от 0,2 до 7000 | от 0,2 до 8000 | от 0,2 до 10000 | |||||||
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения, % | ±4 | |||||||||
| Нелинейность амплитудной характеристики, %, не более | ±5,01); ±6,52) | ±10 | ±10 | ±5 | - | - | - | ±10 | ±12,5 | |
Окончание таблицы 1________________________________________________________________
| Наименование характеристики | Значение | ||||||||
| М | одификация | ||||||||
| FK-152R1, 2 | FK-302F 3 | FK-202F1, 2 | FK-452F1, 2 | FK-302F1, 2 | FK-602F1, 2 | FK-143F1, 2 | FK-263F1, 2 | FK-142K1, 2 | |
| Неравномернос ть частотной характеристики , дБ, не более | ±3 | ||||||||
| 1) - для вибропреобразователей FK с кабелем FW длиной 5 м 2) - для вибропреобразователей FK с кабелем FW длиной 9 м | |||||||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | 24,0±2,4 |
| Рабочие условия измерений (для датчиков): - температура окружающей среды, °С - относительная влажность, %, - атмосферное давление, кПа | от -40 до +80 от 30 до 95 от 84 до 106 |
| Рабочие условия измерений (для трансмиттеров): - температура окружающей среды, °С - относительная влажность, %, - атмосферное давление, кПа | от +15 до +35 от 45 до 80 от 84 до 106 |
| Габаритные размеры датчиков (без учета кабеля), мм, не более: - диаметр - длина | 50 250 |
| Габаритные размеры трансмиттеров, мм, не более: - длина - высота - ширина | 81 75 35 |
| Масса преобразователя (с учетом кабеля), кг, не более | 5 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист эксплуатационной документации типографским методом
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик | FL или WL1) | 1 шт. |
| Трансмиттер | FK1) | 1 шт. |
| Кабель | FW или WW1) | 1 шт. |
| Руководство по эксплуатации | Вибропреобразователи FK. Руководство по эксплуатации. | 1 экз. |
| 1) - условное обозначение модификации определяется в соответствии с заказом | ||
представлены в разделе 2.2 «Принцип проведения измерений» документа
«Вибропреобразователи FK. Руководство по эксплуатации».
Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
FK-001-2021 СТП «Вибропреобразователи FK. Стандарт предприятия».
