| Номер в госреестре | 90893-23 |
| Наименование СИ | Преобразователи токовые Роговского |
| Обозначение типа СИ | CWT 1500R |
| Изготовитель | POWER ELECTRONIC MEASUREMENTS Ltd., Великобритания |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи токовые Роговского CWT 1500R (далее - преобразователи) предназначены для измерений силы переменного тока промышленной частоты путем преобразования его в напряжение переменного тока.
Принцип действия преобразователей при измерении силы переменного тока основан на преобразовании магнитного потока, создаваемого измеряемым током, в низковольтное напряжение переменного тока.
По конструкции преобразователь токовый Роговского CWT 1500R выполнен из гибкого измерительного кольца и интегратора напряжения. На выходе интегратора формируется низковольтное напряжение переменного тока, пропорциональное измеренной силе переменного тока.
Гибкое измерительное кольцо допускает измерение силы тока в проводниках, находящихся в труднодоступных местах.
К данному типу относятся преобразователи токовые Роговского CWT 1500R с серийными номерами: 41679-30958, 41680-30959, 41681-30960.
Нанесение знака поверки на средство измерений не предусмотрено. Серийный номер наносится на задней стенке корпуса интегратора в виде наклейки с использованием цифрового обозначения, состоящего из арабских цифр.

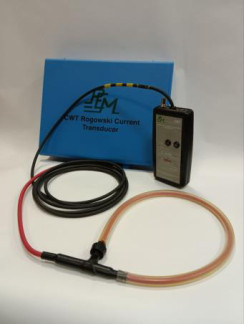

Общий вид преобразователей с указанием места нанесения серийного номера приведен на рисунке 1.
Пломбирование преобразователей не предусмотрено.
Рисунок 1 - Общий вид преобразователя с указанием места нанесения серийного номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон преобразования амплитудного значения силы переменного тока в диапазоне частот от 40 Гц до 2,5 кГц, А | от 3000 до 300000 |
| Номинальный коэффициент преобразования силы переменного тока в напряжение переменного тока, мВ/А | 0,02 |
| Пределы допускаемой относительной погрешности преобразований, % | ±1 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры длины окружности измерительного кольца, мм, не более | 700 |
| Габаритные размеры интегратора, мм, не более - длина | 200 |
| - ширина | 93 |
| - высота | 40 |
| Масса, кг, не более | 0,8 |
| Условия эксплуатации: - температура окружающей среды, °С | от 0 до +40 |
| - относительная влажность воздуха без конденсации, % | от 5 до 90 |
наносится на титульный лист формуляра типографским способом
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество шт./экз. |
| Преобразователь токовый Роговского | CWT 1500R | 1 |
| Аккумуляторные батареи AA | - | 4 |
| Формуляр | ФО | 1 |
| Методика поверки | - | 1 |
приведены в разделе «Основные сведения о преобразователях токовых Роговского CWT 1500R» формуляра ФО.
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
