| Номер в госреестре | 90900-23 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НКФ-110-57 |
| Изготовитель | Московское научно-производственное объединение "Электрозавод" (МНПО "Электрозавод"), г. Москва (изготовлены в 1972 - 1985 гг.) |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НКФ-110-57 (далее - трансформаторы напряжения) предназначены для масштабного преобразования переменного напряжения, передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичных обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформатора напряжения в единую конструкцию. Принцип действия трансформаторов напряжения основан на законе электромагнитной индукции переменного тока. Заводские номера в виде цифрового обозначения нанесены на шильдик трансформаторов напряжения методом холодной штамповки.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения модификации НКФ-110-57 с заводскими номерами 1003651, 994268, 1005461, 1005405, 1005448, модификации НКФ-110-57 У1 с заводскими номерами 1049825, 28425, 28421, 28458.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид трансформаторов напряжения и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

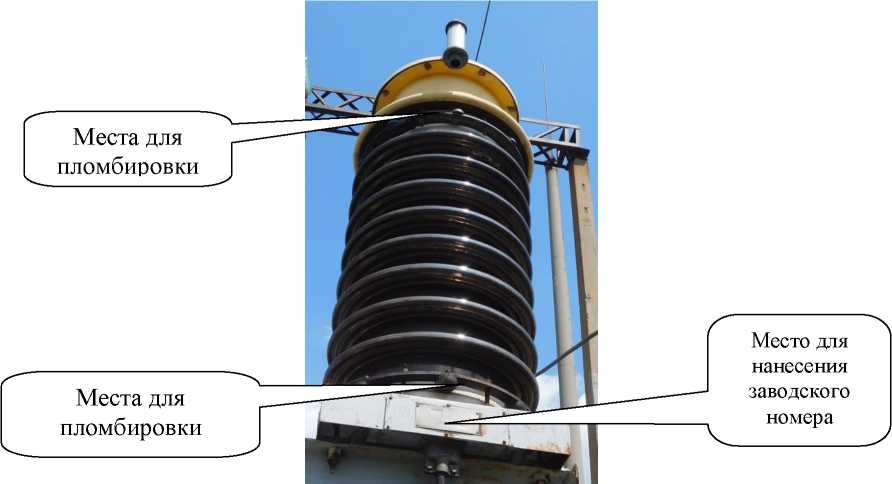

Рисунок 1 - Общий вид трансформаторов напряжения с указанием мест пломбировки, места нанесения заводского номера
Метрологические и технические характеристики приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Номинальное напряжение первичной обмотки, кВ | 110:^3 | ||
| Номинальное напряжение вторичной обмотки, В | 100:^3 | ||
| Номинальная частота, Гц | 50 | ||
| Класс точности основной вторичной обмотки по ГОСТ 1983-2015 | 0,5 | 1,0 | 3,0 |
| Номинальная мощность основной вторичной обмотки, ВА | 400 | 600 | 1200 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации по ГОСТ 15150-69: - температура окружающего воздуха, °С | от -45 до +40 |
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Комплектность средства измерений приведена в таблице 3.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения (заводские номера 1003651, 994268, 1005461, 1005405, 1005448) | НКФ-110-57 | 5 шт. |
| Трансформатор напряжения (заводской номер 1049825, 28425, 28421, 28458) | НКФ-110-57 У1 | 4 шт. |
| Паспорт | _ | 9 шт. |
Приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/73 до 750/73 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
