| Номер в госреестре | 90902-23 |
| Наименование СИ | Измерители напряженности поля панорамные |
| Обозначение типа СИ | АРГАМАК-ИС |
| Изготовитель | Акционерное общество "ИРКОС" (АО "ИРКОС"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 27.12.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители напряженности поля панорамные АРГАМАК-ИС (далее - измерители) предназначены для измерений частоты и уровней радиосигналов, их спектральных и временных характеристик в автоматизированном режиме, приема и панорамного анализа радиосигналов в составе комплексов радиомониторинга и выявления технических каналов утечки информации.
Принцип работы измерителей основан на обработке радиоприемным блоком (РПБ) принятого сигнала высокой частоты (ВЧ) или сигнала промежуточной частоты (ПЧ) от блока выносного датчика поля (БВДП) или от других источников (например, внешних измерительных антенн), преобразование сигналов ВЧ и их перенос на частоту ПЧ, фильтрацию, аналогоцифровое преобразование (АЦП), цифровую обработку сигнала (функция быстрого преобразования Фурье) и демодуляцию радиосигнала.
БВДП представляет собой антенное устройство, предназначенное для приема радиосигналов в диапазонах частот от 3000 до 8000 МГц и/или от 20 до 3000 МГц. Сигналы с БВДП или с внешних антенн подаются на на модуль коммутатора входа РПБ. С модуля коммутатора сигналы с частотами от 9 кГц до 8 ГГц поступают на входы аналоговых преобразователей сигналов. Выходным сигналом аналогового преобразователя является сигнал ПЧ 70 МГц. Далее он поступает на вход модуля аналого-цифровой обработки, где осуществляется преобразование и демодуляция радиосигнала.
Конструктивно измерители выполнены в металлическом корпусе с входным СВЧ разъёмом на передней панели и интерфейсным разъёмом на задней панели и состоят из БВДП и РПБ. БВДП бывает мачтовый и выносной. Измерители работают под управлением ПЭВМ.
К настоящему типу средств измерений относятся настольные и встраиваемые измерители, исполнения которых представлены в таблице 1.
Таблица 1 - Исполнения измерителей
| Шифр исполнений | Отличия исполнений |
| НАЛС.464344.062 | с блоком выносного датчика поля, максимальным допустимым уровнем входного сигнала по входу «3» - 140 дБмкВ и диапазоном рабочих частот до 8 ГГц, |
| НАЛС.464344.062-01 | без блока выносного датчика поля, максимальным допустимым уровнем входного сигнала по входу «3» - 140 дБмкВ и диапазоном рабочих частот до 8 ГГц, |
П Продолжение таблицы 1
| НАЛС.464344.062-02 | с блоком выносного датчика поля, максимальным допустимым уровнем входного сигнала по входу «3» - 130 дБмкВ и диапазоном рабочих частот до 8 ГГц, |
| НАЛС.464344.062-03 | без блока выносного датчика поля, максимальным допустимым уровнем входного сигнала по входу «3» - 130 дБмкВ и диапазоном рабочих частот до 8 ГГц, |
| НАЛС.464344.062-04 | с блоком выносного датчика поля, максимальным допустимым уровнем входного сигнала по входу «3» - 140 дБмкВ и диапазоном рабочих частот до 3 ГГц, |
| НАЛС.464344.062-05 | без блока выносного датчика поля, максимальным допустимым уровнем входного сигнала по входу «3» - 140 дБмкВ и диапазоном рабочих частот до 3 ГГц, |
| НАЛС.464344.062-06 | с блоком выносного датчика поля, максимальным допустимым уровнем входного сигнала по входу «3» - 130 дБмкВ и диапазоном рабочих частот до 3 ГГц, |
| НАЛС.464344.062-07 | без блока выносного датчика поля, максимальным допустимым уровнем входного сигнала по входу «3» - 130 дБмкВ и диапазоном рабочих частот до 3 ГГц, |
В РПБ возможна установка дополнительных модулей (опции), расширяющих функциональность измерителя и не влияющих на нормируемые метрологические характеристики.
Внешний вид РПБ настольного измерителя, место нанесения маркировки «Знак утверждения типа», места пломбировки от несанкционированного доступа, знака поверки и заводского номера представлены на рисунках 1 и 2. Заводской номер в буквенно-цифровом формате наносится на информационную табличку наклейкой, размещаемой на правой боковой панели корпуса.
Внешний вид РПБ встраиваемого измерителя, место нанесения маркировки «Знак утверждения типа», места пломбировки от несанкционированного доступа, знака поверки и заводского номера представлены на рисунках 3 и 4. Заводской номер в буквенно-цифровом формате наносится на информационную табличку наклейкой, размещаемой на задней панели корпуса.
Внешний вид мачтового и выносного БВДП, места пломбировки от несанкционированного доступа приведены на рисунках 5, 6.
место нанесения
места пломбировки от несанкционированного доступа
знака поверки

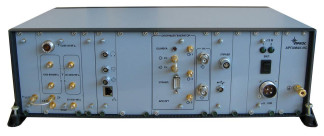

Рисунок 1 - Внешний вид РПБ настольного измерителя (вид спереди)
место нанесения знака утверждения
место нанесения
заводского номера

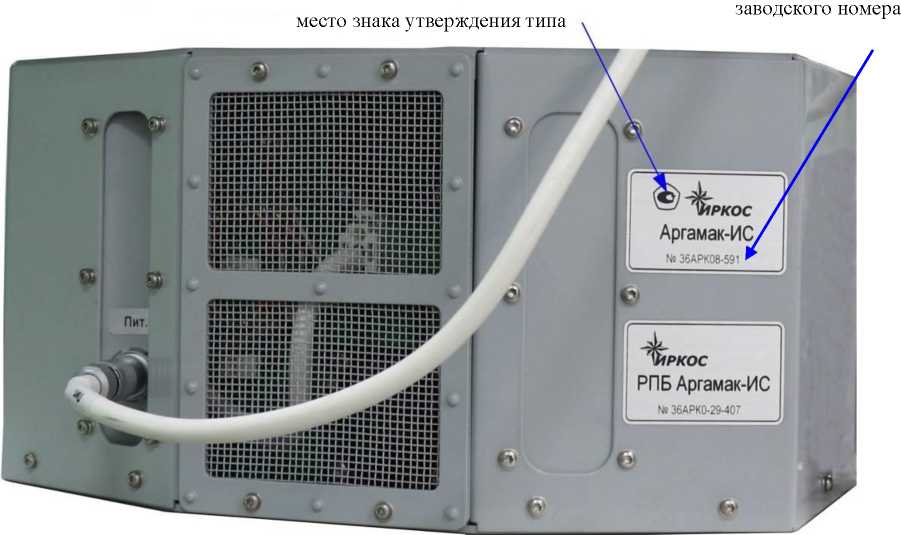

Рисунок 2 - Внешний вид РПБ настольного измерителя (вид сбоку правой панели корпуса)
место нанесения знака поверки

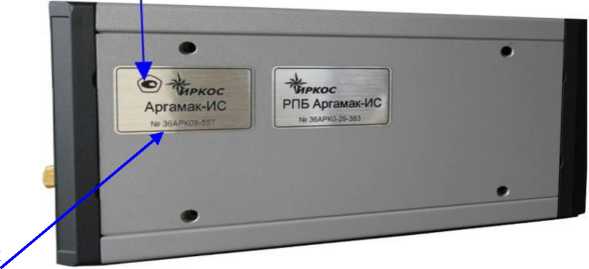

Рисунок 3 - Внешний вид РПБ встраиваемого измерителя (вид спереди)
место нанесения

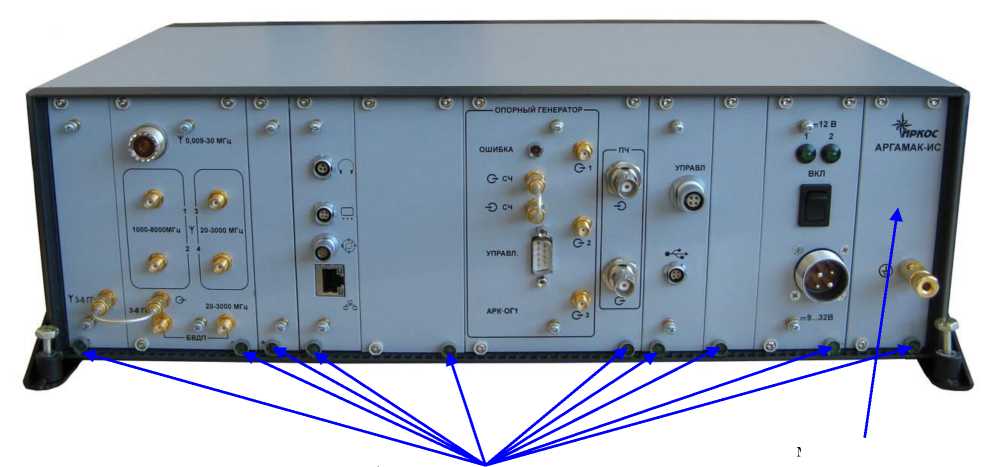

Рисунок 4 - Внешний вид РПБ встраиваемого измерителя (вид сзади)

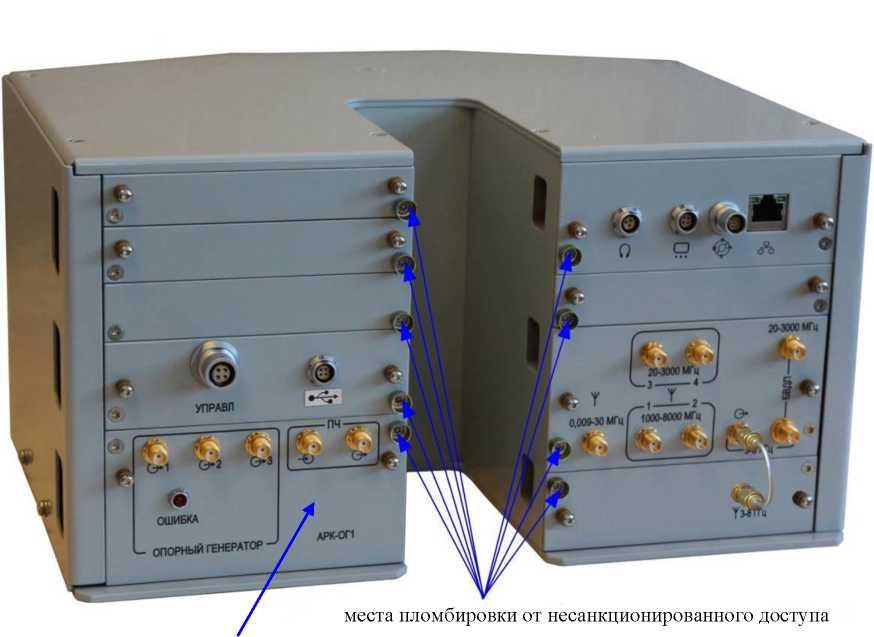

Рисунок 5 - Внешний вид мачтового БВДП
Места пломбировки от несанкционированного доступа
Место пломбировки от несанкционированного доступа

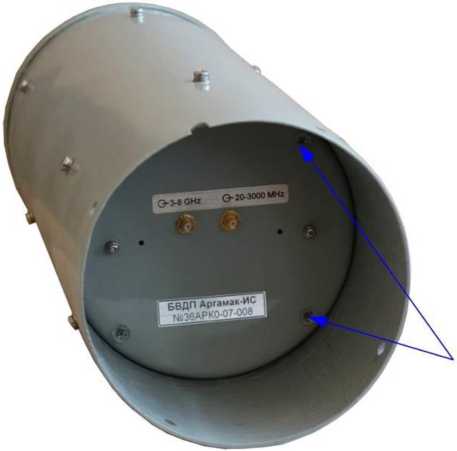

Рисунок 6 - Внешний вид выносного БВДП
Программное обеспечение (далее - ПО) «Аргамак-ИС» предназначено для управления измерителем и отображения в реальном времени результатов быстрого спектрального анализа радиосигналов. Поставляется ПО в составе изделия в виде дистрибутивного диска.
Метрологически значимая часть «T7_HF_24» программного обеспечения размещается в папке «PLIS» ПО «Аргамак-ИС». Перезапись дистрибутивного диска исключена.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 2.
Таблица 2 - Идентификационные данные ПО и его метрологически значимой части
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «Аргамак-ИС» |
| Номер версии (идентификационный номер) ПО, не ниже | V1.0.2.76 |
| Наименование метрологически значимой части ПО | «T7_HF 24» |
| Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | 9F6A63BA |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | Crc32 |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, МГц: - при измерениях по коммутируемым антенным входам для модификаций: НАЛС.464344.062, НАЛС.464344.062-01, НАЛС.464344.062-02, НАЛС.464344.062-03 | от 0,009 до |
| НАЛС.464344.062-04, НАЛС.464344.062-05, НАЛС.464344.062-06, НАЛС.464344.062-07 | 8000,000 от 0,009 до |
| - при измерениях блоком выносного датчика поля для модификаций: НАЛС.464344.062, НАЛС.464344.062-02 | 3000,000 от 20 до 8000 |
| НАЛС.464344.062-04, НАЛС.464344.062-06 | от 20 до 3000 |
| Пределы допускаемой относительной погрешности измерений уровня синусоидального сигнала, дБ: - по коммутируемым антенным входам | ± 1,0 |
| - по входу промежуточной частоты | ± 0,5 |
| Пределы допускаемой относительной погрешности измерений напряженности электрического поля, дБ: - с использованием блока выносного датчика поля | ± 3 |
| - с использованием внешних измерительных антенн | ± (1+| АК|*) |
| Диапазон измерений уровней синусоидального сигнала по коммутируемым антенным входам, дБмкВ: - по входу «0,009.. .30 МГц» в диапазоне частот от 0,009 до 1 МГц включ. | от 0 до 120 |
| - по входу «0,009.30 МГц» в диапазоне частот св. 1 до 30 МГц | от 0 до 130 |
| - по входам «1», «2» в диапазоне частот от 1 до 3 ГГц для модификаций: НАЛС.464344.062-04, НАЛС.464344.062-05, НАЛС.464344.062-06, НАЛС.464344.062-07 | от 0 до 130 |
| - по входам «1», «2» в диапазоне частот от 1 до 8 ГГц для модификаций: НАЛС.464344.062, НАЛС.464344.062-01, НАЛС.464344.062-02, НАЛС.464344.062-03 | от 0 до 130 |
| - по входу «3» в диапазоне частот от 20 до 3000 МГц для модификаций: НАЛС.464344.062, НАЛС.464344.062-01, НАЛС.464344.062-04, НАЛС.464344.062-05 | от 0 до 140 |
| НАЛС.464344.062-02, НАЛС.464344.062-03, НАЛС.464344.062-06, НАЛС.464344.062-07 | от 0 до 130 |
| - по входу «4» в диапазоне частот от 20 до 3000 МГц | от 0 до 130 |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерений частоты синусоидального сигнала, не более: - при использовании встраиваемого стандарта частоты - при отключении встраиваемого стандарта частоты | ± Ь10-9 ± 5И07 |
| Пределы допускаемой относительной погрешности установки частоты выходного сигнала встраиваемого стандарта частоты, не более | ± Ь10-9 |
| Точка пересечения по интермодуляции 2-го (IP2) и 3-го порядка (IP3) с выключенными аттенюаторами, дБм, не менее: для IP2: - по входу «0,009.. .30 МГц» - по входу «20.3000 МГц» - по входу «3000.8000 МГц» дляIP3: - по входу «0,009.30 МГц» - по входу «20.3000 МГц» - по входу «3000.8000 МГц» | 30 40 30 0 10 0 |
| Коэффициент шума радиоприемного блока, дБ, не более: - в диапазоне частот от 0,009 до 20 МГц включ. - в диапазоне частот св. 20 до 8000 МГц | 15 12 |
| Уровень фазового шума при отстройке на 10 кГц, дБн/Гц, не более: - в диапазоне частот от 0,009 до 3000 МГц включ. - в диапазоне частот св. 3000 до 8000 МГц | - 100 - 90 |
| Коэффициент стоячей волны (КСВ) при входном сопротивлении 50 Ом по входу внешней антенны, не более | 2,5 |
| * ДК — относительная погрешность определения коэффициента калибровки измерительных антенн | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальные значения частоты сигнала внешней синхронизации опорного генератора, МГц | 10,0; 12,8 |
| Номинальное значение уровня входного сигнала внешней синхронизации опорного генератора, дБм | 0 |
| Габаритные размеры (длина х ширина х высота), мм, не более - настольного РПБ АРГАМАК-ИС - блок выносного датчика поля | 490x280x165 610x240x160 |
| Масса, кг, не более: - настольного РПБ АРГАМАК-ИС - блок выносного датчика поля | 10 5 |
| Потребляемая мощность, Вт, не более | 70 |
| Параметры электропитания: - номинальное напряжение постоянного тока, В | 12; 24 |
Продолжение таблицы 4
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С: - РПБ АРГАМАК-ИС предельная повышенная (изделие в выключенном состоянии) рабочая повышенная предельная пониженная (изделие в выключенном состоянии) рабочая пониженная - БВДП АРГАМАК-ИС предельная повышенная (изделие в выключенном состоянии) рабочая повышенная предельная пониженная (изделие в выключенном состоянии) рабочая пониженная - относительная влажность воздуха при температуре 25 °С, %, не более - атмосферное давление, кПа - синусоидальная вибрация в диапазоне от 5 до 500 Гц с амплитудой ускорения, g, не более - механические удары многократного действия длительностью действия ударного ускорения 6 мс с пиковым ускорением, g, не более | + 70 + 45 - 40 - 5 + 70 + 55 - 40 - 20 98 от 60,0 до 106,7 5 15 |
наносится на титульный лист эксплуатационной документации типографским способом и на корпус РПБ методом наклейки.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во, шт. | Примечание |
| Радиоприемный блок АРГАМАК-ИС | НАЛС.464345.048 | 1 | НАЛС.464344.062, НАЛС.464344.062-01 |
| Радиоприемный блок АРГАМАК-ИС | НАЛС.464345.048-01 | 1 | НАЛС.464344.062-06, НАЛС.464344.062-07 |
| Радиоприемный блок АРГАМАК-ИС | НАЛС.464345.048-02 | 1 | НАЛС.464344.062-02, НАЛС.464344.062-03 |
| Радиоприемный блок АРГАМАК-ИС | НАЛС.464345.048-03 | 1 | НАЛС.464344.062-04, НАЛС.464344.062-05 |
| Блок выносного датчика поля АРГАМАК-ИС | НАЛС.464344.064 | 1 | НАЛС.464344.062, НАЛС.464344.062-02 |
| Блок выносного датчика поля АРГАМАК-ИС | НАЛС.464344.064-01 | 1 | НАЛС.464344.062-04, НАЛС.464344.062-06 |
| Кабель | НАЛС.685671.257-01 | 1 | НАЛС.464344.062, НАЛС.464344.062-02, НАЛС.464344.062-04, НАЛС.464344.062-06 |
| Кабель | НАЛС.685671.267-01 | 1 | НАЛС.464344.062, НАЛС.464344.062-02 |
| Кабель (ВЧ вх./вых. СЧ) | НАЛС. 685671.122-05 | 1 | |
| Кабель (ВЧ вх./вых. 3-8 ГГц) | НАЛС. 685671.122-06 | 1 | НАЛС.464344.062, НАЛС.464344.062-01, НАЛС.464344.062-02, НАЛС.464344.062-03 |
| Кабель USB | НАЛС.685611.114 | 1 | |
| Кабель | НАЛС.685631.086 | 1 | Питание от бортовой сети |
| Вставка плавкая ВП2Б 10А/250В | АГ0.481.304 ТУ | 2 | |
| Комплект программного обеспечения | НАЛС.467613.071 | 1 | |
| Паспорт | НАЛС.464344.062 ПС | 1 | |
| Руководство по эксплуатации | НАЛС.464344.062 РЭ | 1 | |
| Упаковка | - | 1 | В случае отдельной поставки |
| Примечание - комплектность изделия может быть изменена в соответствии с требованиями договора (контракта) на поставку | |||
приведены в части 2 «Использование изделия по назначению» документа НАЛС.464344.062 РЭ «Измерители напряженности поля панорамные АРГАМАК-ИС. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
ГОСТ 30805.16.1.2-2013. Совместимость технических средств электромагнитная. Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений. Часть 1-2. Аппаратура для измерения параметров индустриальных радиопомех и помехоустойчивости. Устройства для измерения кондуктивных радиопомех и испытаний на устойчивость к кондуктивным радиопомехам;
НАЛС.464344.062 ТУ «Измерители напряженности поля панорамные АРГАМАК-ИС. Технические условия».
