Спектрофотометры PEAK, 90912-23

Назначение

Спектрофотометры PEAK (далее - спектрофотометры) предназначены для измерений спектрального коэффициента направленного пропускания твердых и жидких проб различного происхождения.

Описание

К настоящему типу средств измерений относятся спектрофотометры следующих модификаций: C-7000V, C-7000UV, C-7100, C-7100S, C-7100A, C-7200, C-7200S, C-7200A, E-2000V, E-2000UV, E-2100V, E-2100UV, X-8200, X-8200S, X-8200T, X-8200TS, X-8200A, X-8200TA, T-9100, T-9200, T-9200S, T-9200A, которые отличаются друг от друга спектральной шириной щели, уровнем рассеянного света, оптической схемой (одно- или двух-лучевой), используемыми источниками излучения и типом встроенной системы управления с ЖК-дисплеем (с кнопочным или сенсорным управлением), на который выводятся рабочая длина волны, результат измерения коэффициента пропускания, снимаемые спектры, кинетические кривые и текущие параметры спектрофотометра.

Принцип действия спектрофотометров основан на измерении отношения интенсивностей излучения, прошедшего через исследуемый объект и пустую кювету.

Спектрофотометры представляют собой стационарные настольные лабораторные приборы, состоящие из оптико-механического и электронного узлов, установленных в общем корпусе. Для разложения излучения в спектр используется монохроматор с дифракционной решеткой.

Оптическая схема спектрофотметров построена на базе монохроматора Черни-Тернера - однолучевая (модификации C-7000V, C-7000UV, C-7100, C-7100S, C-7100A, E-2000V, E-2000UV, E-2100V, E-2100UV, T-9100) и двухлучевая (модификации C-7200, C-7200S, C-7200A, X-8200, X-8200S, X-8200T, X-8200TS, X-8200A, X-8200TA, T-9200, T-9200S, T-9200A). Встроенный дисплей с кнопочным управлением имеют спектрофотометры следующих модификаций: C-7000V, C-7000UV, C-7100, C-7100S, C-7100A, C-7200, C-7200S, C-7200A, X-8200, X-8200S, X-8200A. Встроенный дисплей с сенсорным управлением имеют спектрофотометры следующих модификаций: X-8200T, X-8200TS, X-8200TA, T-9100, T-9200, T-9200S, T-9200A, E-2000V, E-2000UV, E-2100V, E-2100UV. В качестве источника излучения в модификациях X-8200, X-8200S, X-8200T, X-8200TS, X-8200A, X-8200TA используется ксеноновая лампа, в модификациях C-7000V, E-2000V, E-2100V - галогеновая лампа, в остальных модификациях - галогенная и дейтериевая лампы. Программное обеспечение спектрофотометров позволяет осуществить вывод показаний в единицах оптической плотности.

Спектрофотометры имеют кюветное отделение, рассчитанное на установку кювет с длиной оптического пути до 100 мм. Модификации T-9100, T-9200, T-9200S, T-9200A допускают возможность установки в кюветное отделение 60-мм интегрирующей сферы.

Нанесение знака поверки на спектрофотометры и пломбирование спектрофотометров не предусмотрено.

Обозначение типа спектрофотометров, обозначение модификации, серийный номер в буквенно-цифровом формате, идентифицирующий каждый экземпляр спектрофотометра, наносятся на его информационную табличку (шильд), расположенную на его задней панели, методом печати в процессе её изготовления. Общий вид спектрофотометров приведен на рисунках 1-5. Вид информационной таблички (шильда) спектрофотометра приведен на рисунке 6.

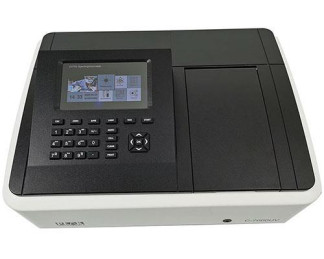

Рисунок 1 - Общий вид спектрофотометров модификаций C-7000V, C-7000UV

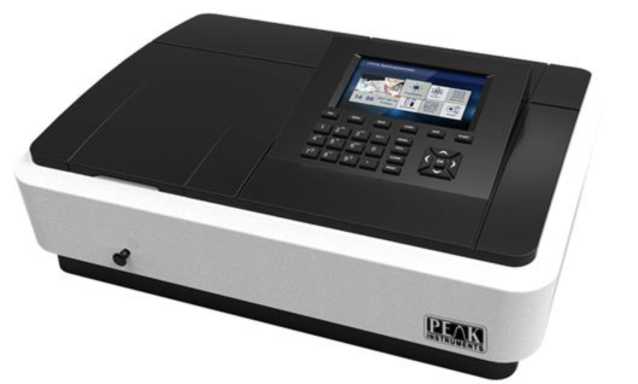

Рисунок 2 - Общий вид спектрофотометров модификаций

C-7100, C-7100S, C-7100A, C-7200, C-7200S, C-7200A, X-8200, X-8200S, X-8200A

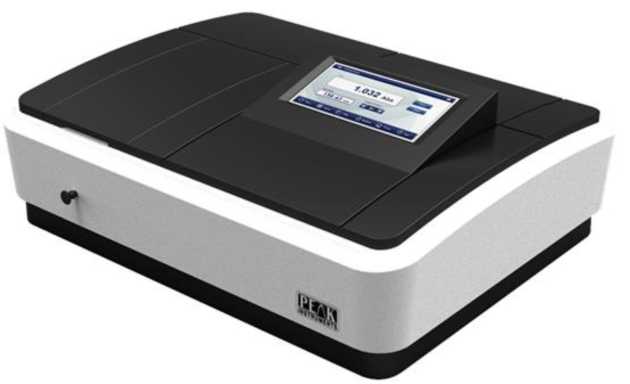

Рисунок 3 - Общий вид спектрофотометров модификаций

X-8200T, X-8200TS, X-8200TA, T-9100, T-9200, T-9200S, T-9200A

Рисунок 4 - Общий вид спектрофотометров E-2000V, E-2000UV

Рисунок 5 - Общий вид спектрофотометров E-2100V, E-2100UV.

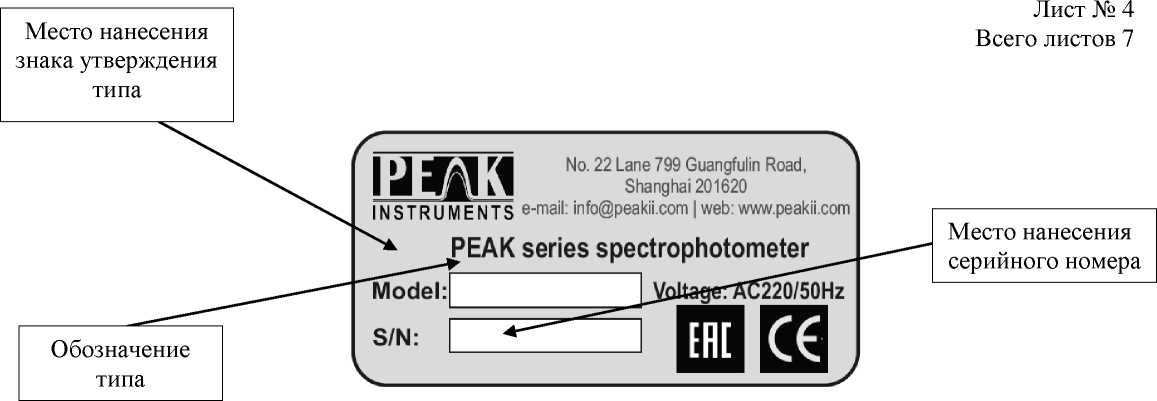

Рисунок 6 - Вид информационной таблички (шильда) спектрофотометров

Программное обеспечение

Спектрофотометры оснащены встроенным программным обеспечением и автономным программным обеспечением UV Professional. Идентификационные данные программного обеспечения приведены в таблице 1.

Встроенное ПО спектрофотометров предназначено для выполнения аппаратных функций спектрофотометров, передачи данных в автономное ПО и для управления работой спектрофотометра и процессом измерений.

Автономное программное обеспечение на внешнем компьютере и встроенное ПО спектрофотометров, предназначено для управления работой спектрофотометра и процессом измерений, а также для хранения и обработки полученных данных и выполняет следующие функции:

- управление спектрофотометром;

- настройку режимов работы;

- получение спектров;

- обработку и хранение результатов измерений;

- построение градуировочных графиков;

- проведение диагностических проверок модулей спектрофотометра.

Все ПО является метрологически значимым.

Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 -Основные технические характеристики

Знак утверждения типа

наносится на информационную табличку (шильд), расположенную на задней панели спектрофотометра, методом печати при ее изготовлении и на титульный лист Руководства по эксплуатации методом компьютерной графики.

Комплектность

Таблица 4 - Комплектность спектрофотомера

Сведения о методах измерений

приведены в документе «Спектрофотометры PEAK. Руководство по эксплуатации», раздел 2 «Фотометрические измерения».

Нормативные документы

Государственная поверочная схема для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 27 ноября 2018 г.№ 2517;

Стандарт предприятия «Спектрофотометры PEAK». PEAK Instruments (Shanghai) Co., Ltd., Китай.
