| Номер в госреестре | 90914-23 |
| Наименование СИ | Измерители скорости газового потока ультразвуковые |
| Обозначение типа СИ | ETL-F Ultra |
| Изготовитель | Общество с ограниченной ответственностью "Евротехлаб" (ООО "Евротехлаб"), г. Санкт-Петербург |
| Год регистрации | 2023 |
| Срок свидетельства | 27.12.2028 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители скорости газового потока ультразвуковые ETL-F Ultra (далее - измерители) предназначены для непрерывных измерений скорости газового потока в дымовых трубах и технологических газоходах предприятий.
К настоящему типу средств измерений относятся измерители следующих моделей: ETL-F Ultra - общепромышленная и ETL-F Ultra Ex - взрывозащищенная, датчики выпускаются двух типоразмеров (1 или 2) для разных диаметров газохода.
Принцип действия - ультразвуковой. Принцип основан на разнице во времени при распространении ультразвука в прямом и обратном направлениях потока газа. Два ультразвуковых датчика по отдельности измеряют время прохождения ультразвуковых волн в прямом и обратном направлениях потока газа. Сигнал в газовой среде между ультразвуковыми датчиками распространяется с разной скоростью, и эта разница во времени используется для вычисления скорости газового потока.
Конструктивно измерители состоят из одной или двух пар датчиков и контроллерного блока. Датчики выполнены в цилиндрическом стальном корпусе с фиксирующими и регулирующими устройствами для установки на стенки трубопровода друг напротив друга, под углом к оси трубопровода. Датчики одновременно передают и принимают ультразвуковые сигналы, направленные с противоположной стороны. Датчики имеют пневматические разъемы для подключения трубопровода для продувки от источника сжатого газа.
Контроллерный блок выполнен в виде навесного шкафа или взрывозащищенной оболочки, внутри которых расположены управляющий блок с жидко-кристаллическим дисплеем и кнопками управления, блок питания, нагревательный элемент, клеммы электрических подключений. Контроллерный блок выполняет функции управления датчиками, отвечает за сбор и обработку измерительной информации, отображение результатов измерений, формирование выходных сигналов и диагностику неисправностей.
Вывод результатов измерений осуществляется на дисплей контроллерного блока, по аналоговому интерфейсу (4-20) мА или цифровому протоколу связи Modbus-RTU.
Пломбирование корпусов датчиков и контроллерного блока от несанкционированного доступа не предусмотрено.
Серийный номер наносится типографским способом в буквенно-цифровом формате на маркировочную табличку, расположенную на боковой стенке контроллерного блока и датчиков.
Общий вид измерителей представлен на рисунках 1 и 2, общий вид маркировочной таблички с местом нанесения заводского номера и знака утверждения типа - на рисунке 3.
Нанесение знака поверки на измерители не предусмотрено.

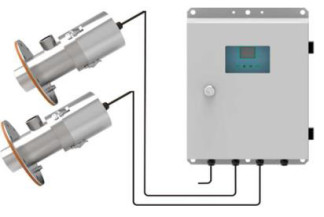

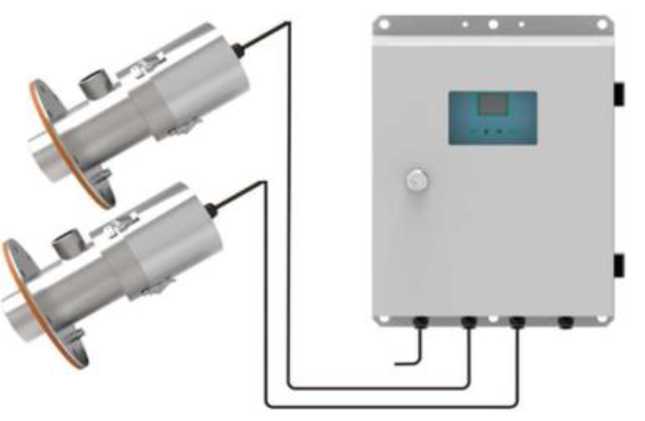

Рисунок 1 - Общий вид измерителей модели ETL-F Ultra

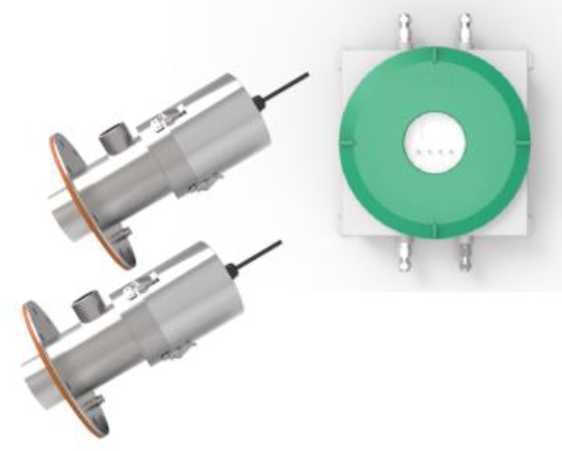

Рисунок 2 - Общий вид измерителей модели ETL-F Ultra Ех
Место нанесения серийного номера
Место
нанесения знака
утверждения типа
Рисунок 3 - Общий вид маркировочной таблички
Измерители имеют встроенное программное обеспечение (ПО), которое осуществляет следующие функции:
- обработка измерительной информации от датчиков;
- расчет результатов измерений по данным от датчиков;
- отображение результатов измерений на дисплее;
- навигация в меню ПО;
- передача результатов измерений по интерфейсам связи;
- контроль общих неисправностей (связь, конфигурация).
Влияние ПО измерителей учтено при нормировании метрологических характеристик.
Измерители имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | S4.02E |
| Номер версии (идентификационный номер) ПО, не ниже | Н1.х 11 |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
| 1) Где «х» принимает значения от 0 до 9 и не относится к метрологически значимой части ПО. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений скорости газового потока, м/с | от 0,05 до 40 |
| Пределы допускаемой приведенной 1) погрешности в поддиапазоне измерений от 0,05 до 0,3 м/с включ., % | ±20 |
| Пределы допускаемой приведенной 1) погрешности в поддиапазоне измерений св. 0,3 до 4 м/с включ., % | ±3 |
| Пределы допускаемой относительной погрешности в поддиапазоне измерений св. 4 до 40 м/с, % | ±3 |
| 1) Нормирующее значение - верхний предел поддиапазона измерений, в котором нормированы пределы приведенной погрешности. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Длина акустического пути для датчика, м: - типоразмер 1 - типоразмер 2 | от 0,6 до 16 от 0,6 до 30 |
| Условия эксплуатации: - температура окружающего воздуха, оС - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от -50 до +55 до 95 от 84,0 до 106,7 |
| Напряжение питания переменным током частотой (50±1) Гц, В | от 207 до 253 |
| Потребляемая мощность, Вт, не более | 250 |
| Маркировка взрывозащиты:1) - контроллерный блок - датчик | 1Ех d IIC Т6 Gb X Ex tb ШС T80C Db X 1Ех mb IIC T6 Gb X Ex mb IIIC T80C Db X |
| Средний срок службы, лет, не менее | 12 |
| Средняя наработка до отказа, ч, не менее | 100000 |
| 1)1 По ГОСТ 31610.0-2014 (IEC 60079-0:2011) для моделей ETL-F Ultra Ex. | |
Таблица 4 - Габаритные размеры и масса
| Элемент измерителя | Габаритные размеры, мм, не более | Масса, кг, не более | ||
| длина | ширина | высота | ||
| Контроллерный блок | ||||
| модель ETL-F Ultra | 180 | 315 | 405 | 8 |
| модель ETL-F Ultra Ех | 200 | 350 | 405 | 15 |
| Датчик | ||||
| типоразмер 1 | 210 | 180 | 180 | 4,1 |
| типоразмер 2 | 300 | 200 | 200 | 5,5 |
наносится типографским способом на титульный лист руководства по эксплуатации и на маркировочную табличку, расположенную на боковой стенке контроллерного блока.
Таблица 5 - Комплектность измерителей
| Наименование | Обозначение | Количество |
| Измеритель скорости ультразвуковой | ETL-F Ultra | 1 шт. |
| Воздуходувка 1)1 | ETL 120 | 1 шт. |
| Комплект монтажных принадлежностей | - | 1 шт. |
| Руководство по эксплуатации | ETL-F Ultra РЭ | 1 экз. |
| Паспорт | ETL-F Ultra ПС | 1 экз. |
| 1)1 Поставляется по отдельному заказу. | ||
приведены в разделе «Эксплуатация» документа «Измерители скорости газового потока ультразвуковые ETL-F Ultra. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная Приказом Росстандарта от 25 ноября 2019 г. № 2815;
ТУ 26.51.52-012-60997399-2022. Измерители скорости газового потока ультразвуковые ETL-F Ultra. Технические условия.
