Термопреобразователи сопротивления медные ТСМ, 90915-23

Назначение

Термопреобразователи сопротивления медные ТСМ (далее - ТСМ) предназначены для измерений температуры различных сред, не агрессивных к материалу защитного корпуса.

Описание

ТСМ состоит из одного термочувствительного элемента (далее - ЧЭ) сопротивления и внутренних соединительных проводов, помещенных в герметичный защитный корпус, внешних клемм или выводов, предназначенных для подключения к измерительному прибору. ЧЭ это резистор, выполненный из металлической (медной) проволоки с выводами для крепления соединительных проводов, имеющий известную зависимость электрического сопротивления от температуры. Защитный корпус обеспечивает защиту ЧЭ, механическую прочность и устойчивость к воздействию измеряемой и внешней среды, представляет собой заваренную с одной стороны металлическую трубку с приспособлениями для монтажа ТСМ или без этих приспособлений.

Принцип действия ТСМ основан на зависимости электрического сопротивления ЧЭ от температуры.

В зависимости от конструкции ТСМ выпускаются в четырех модификациях ТСМ-101, ТСМ-101П, ТСМ-102, ТСМ-103. Модификации ТСМ имеют различные исполнения, определяемые условным обозначением.

Структура и расшифровка условного обозначения ТСМ-Х1-Х2-Х3-Х4-Х5-Х6-Х7

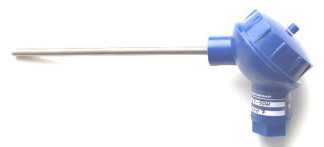

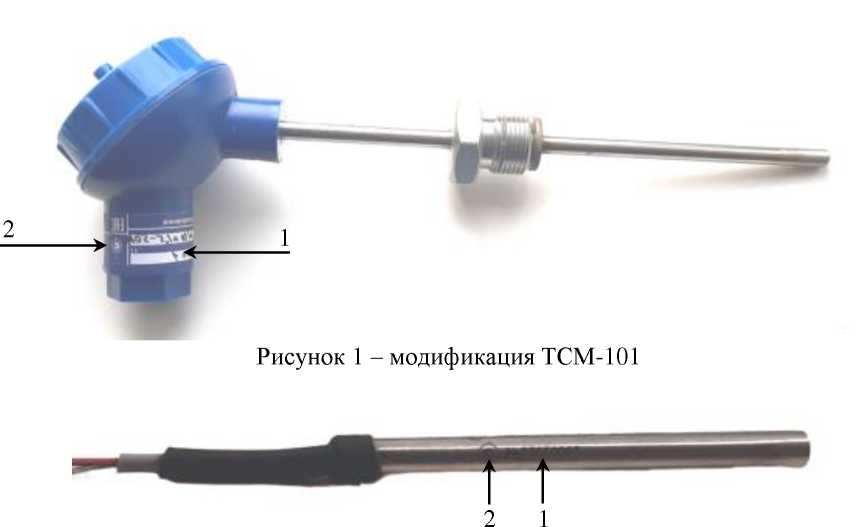

где ТСМ-Х1 - модификация ТСМ: «ТСМ-101», «ТСМ-102», «ТСМ-103» - модификации ТСМ с клеммной головкой, модификация ТСМ-101 отличается от модификаций ТСМ-102 и ТСМ-103 типоразмером корпуса клеммной головки, модификации ТСМ-102 и ТСМ-103 различаются между собой материалом корпуса клеммной головки: пластик - модификация ТСМ-102, алюминий - модификация 103, внешний вид представлен на рисунках 1, 3, 4; «ТСМ-101П» модификация ТСМ без клеммной головки, внешний вид представлен на рисунке 2;

Х2 - длина погружаемой части: в соответствии с таблицей 2;

Х3 - способ монтажа: « » - пустое знакоместо, приспособления для монтажа отсутствуют; «М20» - с монтажной гайкой М20х1,5; «М12» - с монтажной гайкой М12х1,5; «М10» - с монтажной гайкой М10х1,0; «G» - с монтажной гайкой G 1/2“;

Х4 - обозначение номинальной статической характеристики (НСХ) по ГОСТ 6651-2009: «50М»;

Х5 - класс допуска по ГОСТ 6651-2009: «B»;

Х6 - схема соединений внутренних проводов: «2» - двухпроводная схема; «4» - четырехпроводная;

Х7 - диапазон измерений: «(-50.. .+190)» - диапазон измерений от минус 50 до

плюс 190 °С.

Заводской номер ТСМ состоит из восьми арабских цифр, первые две означают год выпуска, далее две цифры месяц выпуска, последние четыре порядковый номер. Заводской номер и знак утверждения типа, для модификаций ТСМ-101, ТСМ-102, ТСМ-103, наносится на маркировочную табличку (наклейка) размещенную на клеммной головке. Заводской номер и знак утверждения типа, для модификации ТСМ-101П, наносится на защитный корпус. Места нанесения заводского номера обозначены цифрой 1 на рисунках 1-4. Места нанесения знака утверждения типа обозначены цифрой 2 на рисунках 1-4. Заводской номер и знак утверждения типа наносятся любым технологическим способом, обеспечивающим чёткое изображение и стойкость к внешним воздействующим факторам, а также его сохранность в течение всего срока эксплуатации.

Конструкция ТСМ не предусматривает нанесения знака поверки. Пломбирование ТСМ изготовителем или поверителем не предусмотрено.

2

Рисунок 2 - модификация ТСМ-101П

1

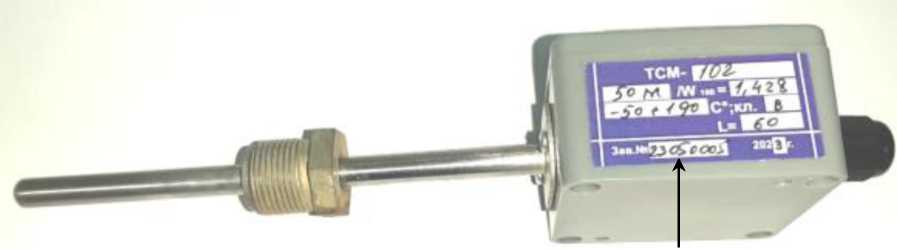

Рисунок 3 - модификация ТСМ-102

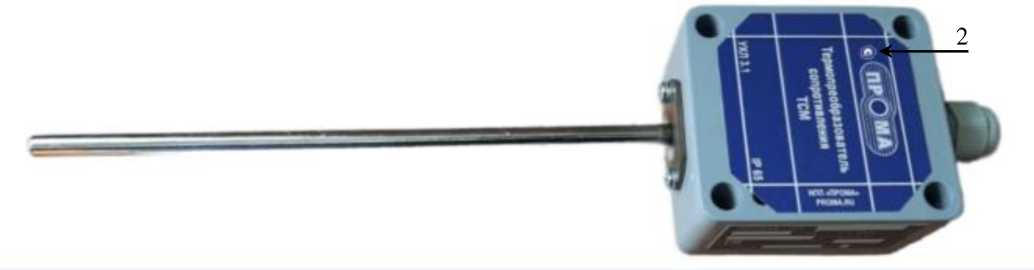

Рисунок 4 - модификация ТСМ-103

Программное обеспечение отсутствует

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на маркировочную табличку (наклейка) размещенную на клеммной головке для модификаций ТСМ-101, ТСМ-102, ТСМ-103 или на защитный корпус для модификации ТСМ-101П, любым технологическим способом, обеспечивающим чёткое изображение и стойкость к внешним воздействующим факторам, а также его сохранность в течение всего срока эксплуатации и на титульные листы паспорта и руководства по эксплуатации типографским способом.

Комплектность

Таблица 3 - Комплектность ТСМ

Сведения о методах измерений

приведены в эксплуатационном документе в разделе «Назначение изделия» руководства по эксплуатации В407.245.000.000 РЭ.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

ТУ 26.51.51-001-87875767-2023 «Термопреобразователи сопротивления медные ТСМ. Технические условия».
