| Номер в госреестре | 90916-23 |
| Наименование СИ | Приборы для измерений параметров контура и шероховатости поверхности |
| Обозначение типа СИ | Fodis |
| Изготовитель | Общество с ограниченной ответственностью "ФОДИС" (ООО "ФОДИС"), Московская обл., г. Королев (производственная площадка: Zhenjiang Guanghua Weike Mechanical Tools Co., Ltd, Китай) |
| Год регистрации | 2023 |
| Срок свидетельства | 27.12.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для измерений параметров контура и шероховатости поверхности Fodis (далее по тексту - приборы) предназначены для измерений профиля и (или) параметров шероховатости поверхности различных деталей, а также для определения в измеренных профилях геометрических параметров: расстояний между точками, радиусов дуг и т.д.
Действие приборов основано на принципе ощупывания неровностей исследуемой поверхности щуповой консолью с алмазным, сапфировым или твердосплавным щупом и преобразования возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в микропроцессоре. Результаты измерений выводятся на монитор системы управления в виде профилей, числовых значений параметров шероховатости и геометрических параметров профилей.
Приборы выпускаются следующих модификаций: SP1000, SP2000, SP3000, SR1000, SR2000, SR3000, SPR1000, SPR2000, SPR3000, которые различаются визуально,
метрологическими и техническими характеристиками, а также набором измеряемых параметров.
Прибор состоит из блока привода, датчика (двух датчиков или двух щупов для модификаций SPR) колонны с гранитным рабочим столом, установленным на массивное основание, системы управления для оценки результатов измерений на базе персонального компьютера (ПК).
На гранитном столе смонтирована колонна с вертикальными направляющими (ось Z2), на которой установлен(ы) привод(ы) с горизонтальной направляющей (ось Х), на которую в свою очередь, крепится датчик с закрепленной на ней щупом (ось Z1) или консолью со щупом. Управление всеми перемещениями осуществляется джойстиком при помощи меню на экране монитора.
Приборы модификаций SR1000, SR2000, SR3000 оснащаются датчиком для измерений параметров шероховатости поверхности, приборы модификаций SP1000, SP2000, SP3000 оснащаются датчиком для измерений параметров контура, модификации SPR1000, SPR2000, SPR3000 оснащаются датчиками для измерений параметров контура и шероховатости поверхности. Приборы модификаций SP1000, SP2000, SP3000 могут опционально оснащаться функцией измерений шероховатости поверхности стандартным щупом для измерений параметров контура.
Приборы могут оснащаться колонной высотой 420, 520, 620 мм в зависимости от выбранного исполнения.
Приборы по дополнительному заказу оснащаются столиками с поперечным перемещением и с возможностью нивелировки и поворота измеряемой детали с ручным приводом, а также различными зажимными приспособлениями. Приводы приборов оснащены регулировкой угла наклона привода.
Общий вид приборов представлен на рисунках 1-3.
Пломбировка приборов от несанкционированного доступа не предусмотрена. Нанесение знака поверки не предусмотрено.
Заводской номер в виде цифрового и (или) буквено-цифрового обозначения нанесен методом лазерной печати на металлизированную маркировочную табличку, которая расположена на задней панели основания приборов (рис. 4)
б)
Место нанесения заводского номера
в)

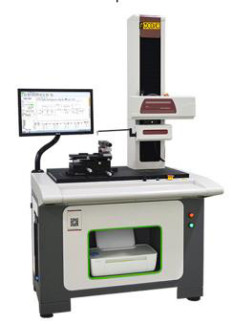

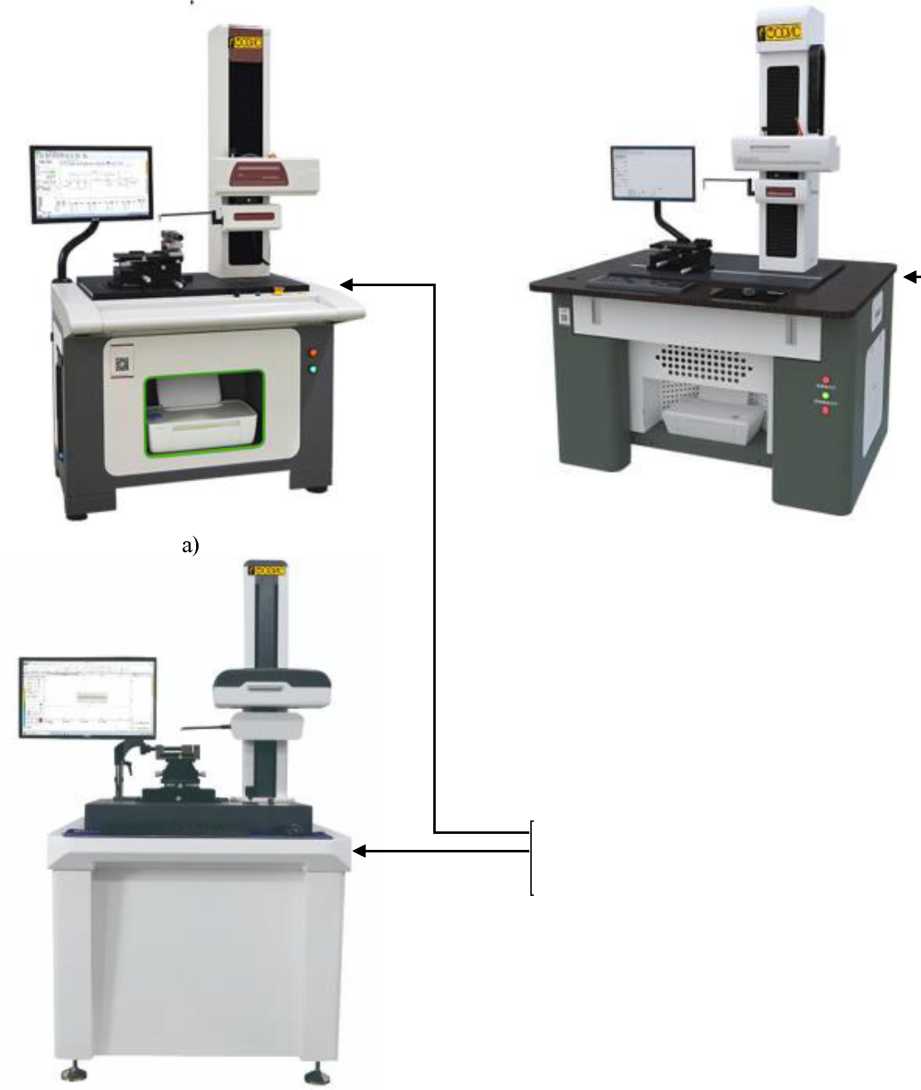

Рисунок 1 - Общий вид приборов для измерений параметров контура поверхности а) Fodis SP1000, б) SP2000, в) SP3000
б)
Место нанесения заводского номера
в)

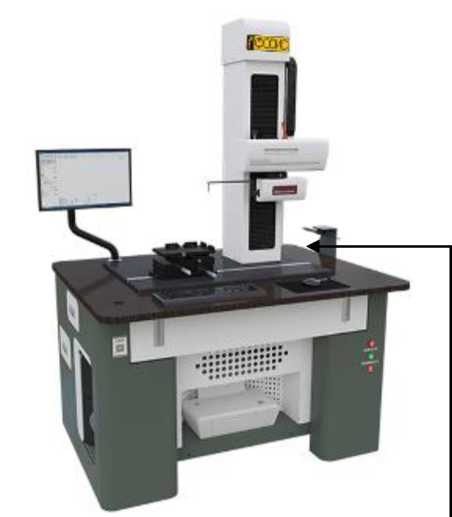

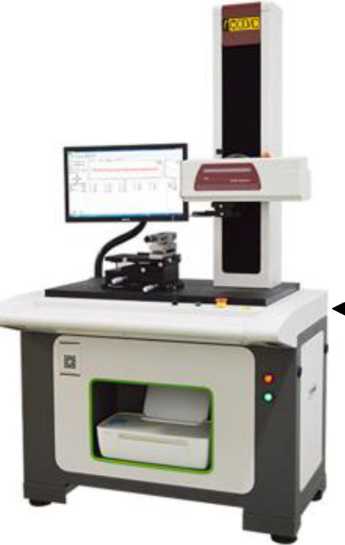

Рисунок 2 - Общий вид приборов для измерений параметров шероховатости поверхности Fodis а) SR1000; б) SR2000; в) SR3000
а)
б)
в)

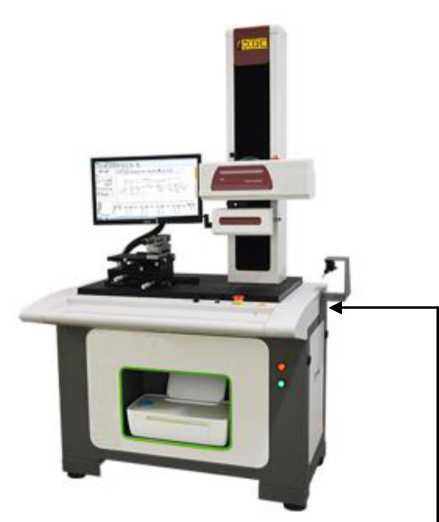

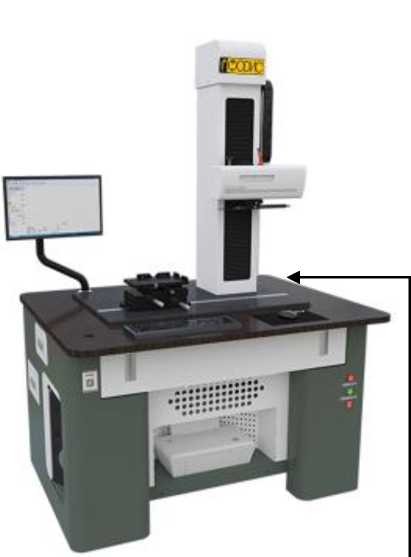

Рисунок 3 - Общий вид приборов для измерений параметров контура и шероховатости поверхности Fodis а) SPR1000; б) SPR2000; в) SPR3000
Место нанесения заводского номера
Fodis SPR3000
Серийный номер ТМ1230941 ТУ 26.51.66-001-97922048-2023 Напряжение 220 В
Частота max 50 Гц
Мощность не более 500 Вт Дата изготовления
СДЕЛАНО В РОССИИ
Рисунок 4 - Вид маркировочной таблички
Приборы имеют в своем составе программное обеспечение (ПО) FodisContour разработанное для конкретной измерительной задачи, осуществляющие измерительные функции, функции расчета параметров и функции индикации.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FodisContour |
| Номер версии (идентификационный номер) ПО, | 1.0.0.0 и выше |
| Цифровой идентификатор ПО (контрольная сумма | - |
Программное обеспечение является неизменным, средства для программирования или изменения метрологически значимых функций отсутствуют. Конструкция приборов исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию
Уровень защиты программного обеспечения приборов «средний» в соответствии с Р50.2.077-2014.
Таблица 2 - Метрологические и технические характеристики приборов Fodis SR1000, SR2000, SR3000
| Наименование характеристики | Значение | ||
| Модификация | SR1000 | SR2000 | SR3000 |
| Диапазон измерений датчика, мкм | ±620 | ±6000 | |
| Пределы допускаемой относительной погрешности измерений параметра шероховатости Ra, %* | ±3, но не менее 5 нм | ||
| Допускаемое отклонение от прямолинейности перемещения по оси X, мкм, не более | 0,3 (на 100 мм) | ||
| Диапазон перемещений по оси X, мм | от 0 до 200 (опционально до 100, 120, 150, 160, 180, 220, 250, 300) | ||
| Разрешение по оси X, мкм | 0,05 | ||
| Разрешение по оси Z1, мкм | 0,002 | ||
| Параметры профиля | Ra, Ramax, Ramin, Rasd, Rp, Rpmax, Rpmin, Rpsd, Rv, Rvmax, Rvmin, Rvsd, Rz, Rzmax, Rzmin, Rzsd, R3z, Rc, Rcmax, Rcmin, Rcsd, Rt, Rq, Rqmax, Rqmin, Rdsd, Rsk, Rskmax, Rsmin, Rsksd, Rku, Rkumax, Rkumin, Rkusd, Rsm, Rsmmax, Rsmmin, Rsmsd, Rs, R^a, R^amax, RAaniin, R^asd, RAq, RAqinax, RAqinin, R^qsd, Rk, Rpk, Rvk, Mr1, Mr2, R1a, Rlamax, Rlamin, Rlasd, R1q, Rlqmax, Rlqmin, Rlqsd, R6c, Rpc, Rmr, Wa, Wamax, Wamin, Wasd, Wsa, Wca, Wa08, Wc, Wcmax, Wcmin, Wcsd, Wt, Wz, Wzmax, Wzmin, Wzsd, Wp, Wpmax, Wpmin, Wpsd, Wv, Wvmax, Wvmin, Wcsd, Wq, Wqmax, Wqmin, Wqsd, Wsm, Wsmmax, Wsmmin, Wsmsd, Wsk, Wskmax, Wskmin, Wsksd, Wku, Wkumax, Wkumin, Wkusd, W^q, WAqinax, W^qmin, W^qsd, W6c, Wmr, Pa, Pt, Pp, Pc, Pv, Pz, Pq, Psm, Psk, Pku, RzJ, Rpq, Rvq, Rmq, P^q, Avh, Hmax, Hmin, Area, P6c, Tilta Ncrx, R, Rx, AR, Nr, Cpm, Sr, Sar, W, Wx, Aw, Wte, Nw, Sw, Saw | ||
| Фильтры | Гаусс, 2CR75, PC75 | ||
| Отсечка шага 1c, мм | 0,025; 0,08; 0,25; 0,8; 2,5; 8 | ||
| Длина оценки, мм | 1c n, где n от 2 до 7 | ||
* щуп: угол 90°, радиус 5 мкм
Таблица 3 - Метрологические характеристики приборов Fodis SP1000, SP2000, SP3000
| Наименование характеристики | Значение | ||
| Модификация | SP1000 | SP2000 | SP3000 |
| Диапазон измерений линейных размеров по оси Z1, мм | от 0 до 60 (опционально до 20, 40, 50) | ||
| Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z1, мкм* | ± (0,8 + 0,12-Ы), где Н - измеренное значение по оси Z1, мм | ± (0,6 + 0,1-H), где Н - измеренное значение по оси Z1, мм | ± (1 + 0,02-H), где Н -измеренное значение по оси Z1, мм |
| Диапазон измерений линейных размеров по оси X, мм | от 0 до 200 (опционально до 100, 120, 150, 160, 180, 220, 250, 300) | ||
| Допускаемое отклонение от прямолинейности перемещения по оси X, мкм, не более | 0,3 (на 100 мм) | ||
| Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси X, мкм* | ±(2+2-L/100), где L - измеренное значение по оси Х, мм | ±(1,5+2-L/100), где L - измеренное значение по оси Х, мм | ±(1,4+ 1,9 L/100), где L - измеренное значение по оси Х, мм |
| Пределы допускаемой абсолютной погрешности измерений радиусов, мкм | ±(1,5+R/12), где R - измеренное значение радиуса, мм | ±(1,2+R/12), где R - измеренное значение радиуса, мм | ±(0,8+R/12), где R - измеренное значение радиуса, мм |
| Разрешение по оси Z1, мкм | 0,02 | ||
| Разрешение по оси X, мкм | 0,05 | ||
* щуп: угол 17°, радиус 25 мкм
** в диапазоне измерений радиусов от 5 до 15 мм
Таблица 4 - Метрологические характеристики приборов Fodis SPR1000, SPR2000, SPR3000
| Наименование характеристики | Значение | ||
| Модификация | SPR1000 | SPR2000 | SPR3000 |
| Диапазон измерений линейных размеров по оси Z1, мм | от 0 до 60 (опционально до 20, 40, 50) | ||
| Пределы допускаемой абсолютной погрешности линейных измерений по оси Z1, мкм | ± (0,8 + 0,12-Ы), где Н - измеренное значение по оси Z1, мм | ± (0,6 + 0,1-H), где Н - измеренное значение по оси Z1, мм | |
| Диапазон измерений линейных размеров по оси X, мм | от 0 до 200 (опционально до 100, 120, 150, 160, 180, 220, 250, 300) | ||
| Допускаемое отклонение от прямолинейности перемещения по оси X, мкм, не более | 0,5 (на 100 мм) | 0,3 (на 100 мм) | |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси X, мкм* | ± (2 + 2 L/100), где L - измеренное значение по оси Х, мм | ±(1,5+ 2 L/100), где L -измеренное значение по оси Х, мм | ± (1,4+ 1,9 L/100), где L - измеренное значение по оси Х, мм |
| Пределы допускаемой абсолютной погрешности измерений радиусов, мкм** | ±(1,5+R/12), где R - измеренное значение радиуса, мм | ±(1,2+R/12), где R - измеренное значение радиуса, мм | |
| Диапазон измерений датчика (шероховатость), мкм | ±620 | ±6000 | |
| Пределы допускаемой относительной погрешности измерений параметра шероховатости Ra, %*** | ±3, но не менее 5 нм | |
| Разрешение по оси Z1 (контур), мкм | 0,02 | |
| Разрешение по оси Z1 (шероховатость), мкм | 0,002 | |
| Разрешение по оси X, мкм | 0,05 | |
| Параметры профиля | Ra, Rp, Rv, Rz, Rz (jis), R3z, RzDIN, Rzj, Rmax, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, R △q, Rk, Rpk, Rvk, Mr1, Mr2, Rmr, Wa, Wt, Wp, Wv, Wz, Wq, WSm, Wsk, Wku, Wmr, Pa, Pt, Pp, Pv, Pz, Pq, PSm, Psk, Pku, Pmq | Ra, Ramax, Ramin, Rasd, Rp, Rpmax, Rpmin, Rpsd, Rv, Rvmax, Rvmin, Rvsd, Rz, Rzmax, Rzmin, Rzsd, R3z, Rc, Rcmax, Rcmin, Rcsd, Rt, Rq, Rqmax, Rqmin, Rdsd, Rsk, Rskmax, Rsmin, Rsksd, Rku, Rkumax, Rkumin, Rkusd, Rsm, Rsmmax, Rsmmin, Rsmsd, Rs, RAa, RAamax, RAamin, RAasd, RAq, RAqmax, RAqmin, RAqsd, Rk, Rpk, Rvk, Mr1, Mr2, R1a, Rlamax, Rlamin, Rlasd, R1q, Rlqmax, Rlqmin, Rlqsd, R6c, Rpc, Rmr, Wa, Wamax, Wamin, Wasd, Wsa, Wca, Wa08, Wc, Wcmax, Wcmin, Wcsd, Wt, Wz, Wzmax, Wzmin, Wzsd, Wp, Wpmax, Wpmin, Wpsd, Wv, Wvmax, Wvmin, Wcsd, Wq, Wqmax, Wqmin, Wqsd, Wsm, Wsmmax, Wsmmin, Wsmsd, Wsk, Wskmax, Wskmin, Wsksd, Wku, Wkumax, Wkumin, Wkusd, WAq, WAqmax, WAqmin, WAqsd, W6c, Wmr, Pa, Pt, Pp, Pc, Pv, Pz, Pq, Psm, Psk, Pku, RzJ, Rpq, Rvq, Rmq, PAq, Avh, Hmax, Hmin, Area, P6c, Tilta Ncrx, R, Rx, AR, Nr, Cpm, Sr, Sar, W, Wx, Aw, Wte, Nw, Sw, Saw |
| Фильтры | Гаусс, 2CR75, PC75 | |
| Отсечка шага 1c, мм | 0,025; 0,08; 0,25; 0,8; 2,5; 8 | |
| Длина оценки, мм | 1c n, где n от 2 до 7 | |
* щуп угол 17°, радиус 25 мкм;
** в диапазоне измерений радиусов от 5 до 15 мм;
*** щуп угол 90°, радиус 5 мкм.
Таблица 5 - Технические характеристики приборов Fodis
| Модификация | Значение | ||||
| Наименование характеристики | Диапазон перемещений по оси Z2, мм | Габаритные размеры, мм, не более | Масса, кг | ||
| длина | ширина | высота | |||
| SR1000 | 420 (520,620) | 1200 | 805 | 2100 | 450 |
| SR2000 | 420 (520,620) | 1200 | 910 | 2100 | 450 |
| SR3000 | 420 (520,620) | 1200 | 915 | 2100 | 500 |
| SP1000 | 420 (520,620) | 1200 | 770 | 2100 | 450 |
| SP2000 | 620 (420, 520) | 1200 | 910 | 2100 | 500 |
| SP3000 | 620 (420, 520) | 1200 | 915 | 2100 | 500 |
| SPR1000 | 420 (520,620) | 1200 | 770 | 2100 | 450 |
| SPR2000 | 420 (520,620) | 1200 | 910 | 2100 | 500 |
| SPR3000 | 420 (520,620) | 1200 | 915 | 2100 | 550 |
Таблица 6 - Эксплуатационные характеристики приборов
| Наименование характеристики | Значение |
| Условия эксплуатации: - нормальная область значений температуры, °C, -относительная влажность воздуха (без конденсата), %, не более | от + 18 до + 22 85 |
| Параметры электрического питания: - напряжение переменного тока, В | от 200 до 240 |
наносится на маркировочную табличку, расположенную на задней панели прибора и на титульный лист руководства по эксплуатации печатным способом.
аблица 7 - Комплектность приборов Fodis
| Наименование | Обозначение | Количество |
| Прибор для измерений параметров контура и шероховатости поверхности в составе: блок привода, гранитное основание с колонной, стойка | Fodis SP1000, SP2000, SP3000, SR1000, SR2000, SR3000, SPR1000, SPR2000, SPR3000 | 1 шт. |
| Стандартный щуп для измерений шероховатости | - | 1 шт.* |
| Стандартный щуп для измерений контура | - | 1 шт. |
| Набор для калибровки щупов | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| *кроме модификаций SP1000, SP2000, SP3000 | ||
Методы измерений изложены в главе 2 «Руководство по работе в программном обеспечении» документа «Приборы для измерений параметров контура и шероховатости поверхности Fodis. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 12000 мкм и Ra в диапазоне от 0,001 до 3000 мкм, утвержденная приказом Росстандарта 6 ноября 2019 г. № 2657;
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба», утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472;
ТУ 26.51.66-001-97922048-2023. «Приборы для измерений параметров контура и шероховатости поверхности Fodis. Технические условия».
