| Номер в госреестре | 90917-23 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | CPB |
| Изготовитель | "ABB Power Technologies AB", Швеция |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения CPB (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы напряжения состоят из емкостного делителя напряжения и электромагнитного устройства. Емкостный делитель состоит из конденсаторов с изоляцией на основе электротехнической бумаги и полипропиленовой пленки, пропитанных синтетическим маслом и помещенных в фарфоровые покрышки. К выходу делителя подключено электромагнитное устройство, состоящее из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора, имеющего секционированную первичную обмотку для подгонки коэффициента трансформации и вторичные обмотки. Первичная и вторичные обмотки трансформатора разделены электростатическим экраном и помещены в герметичный алюминиевый бак, заполненный минеральным маслом. Бак электромагнитного устройства служит основанием для монтажа емкостного делителя. На боковой части бака находится коробка вторичных выводов, крышка которой пломбируется для предотвращения несанкционированного доступа.
Принцип действия трансформаторов напряжения основан на делении высокого напряжения переменного тока с помощью емкостного делителя. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.
К настоящему типу средств измерений относятся трансформаторы напряжения следующих модификаций CPB 245, CPB 245HC и CPB 550, которые отличаются друг от друга значениями номинального напряжения, классом точности и номинальной мощностью вторичных обмоток.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения модификации CPB 245 зав. № 1HSE 8769826, 1HSE 8769827, 1HSE 8806022, 1HSE 8806023, 1HSE 8806024, 8440772, 8440773, 8440774, модификации CPB 245HC зав. № 8438359 и модификации CPB 550 зав. № 1HSE 8772905, 1HSE 8772904, 1HSE 8772894, 1HSE 8795089, 1HSE 8795090, 1HSE 8795091, 1HSE 8772205, 1HSE 8772203, 1HSE 8772198, 1HSE 8777080, 1HSE 8777083, 1HSE 8777084, 1HSE 8812411, 1HSE 8812412, 1HSE 8812414, 1HSE 8812416, 1HSE 8812417, 1HSE 8812418.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового, либо буквенно-цифрового обозначения.

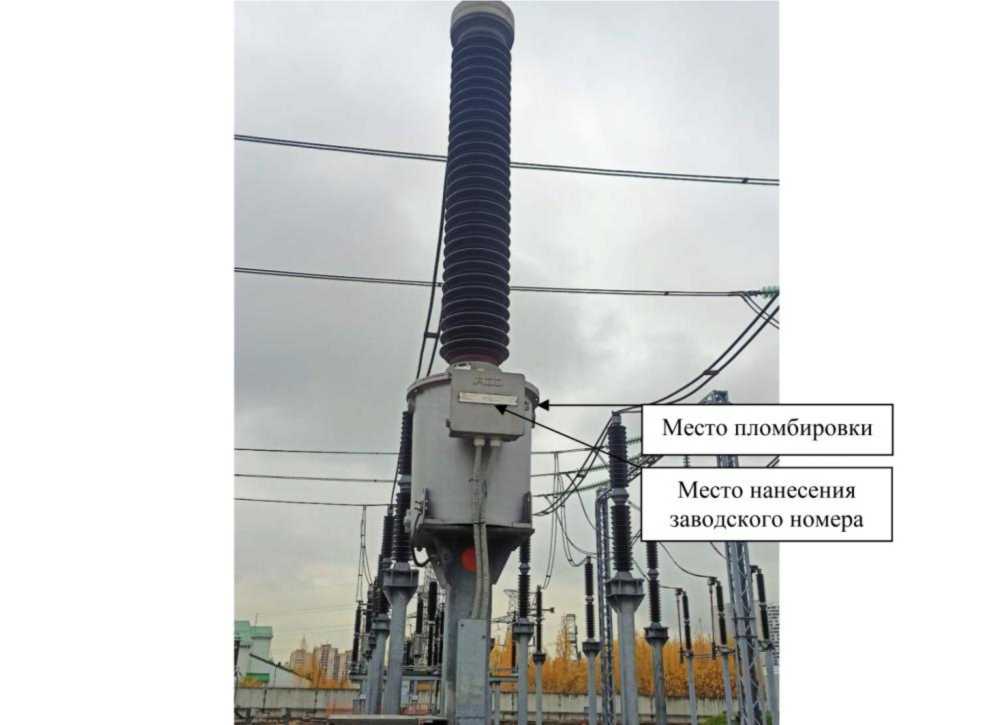

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1.1 - Метрологические характеристики трансформаторов напряжения CPB 245
| Наименование характеристики | Значение для заводских номеров | |
| 1HSE 8769826, 1HSE 8769827, 1HSE 8806022, 1HSE 8806023, 1HSE 8806024 | 8440772, 8440773, 8440774 | |
| Номинальное напряжение первичной обмотки и1ном, кВ | 220/^3 | 220/^3 |
| Номинальное напряжение вторичной обмотки и2ном, В | 100/^3 | 100/^3 |
| Номинальная частота Гном, Гц | 50 | 50 |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,2 | 0,5 |
| Номинальная мощность основной вторичной обмотки, В^А | 100 | 400 |
Таблица 1.2 - Метрологические характеристики трансформаторов напряжения CPB 245HC
| Наименование характеристики | Значение для заводского номера |
| 8438359 | |
| Номинальное напряжение первичной обмотки Uihom, кВ | 220/^3 |
| Номинальное напряжение вторичной обмотки U2hom, В | 100/\3 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,5 |
| Номинальная мощность основной вторичной обмотки, 1Т.А | 400 |
Таблица 1.3 - Метрологические характеристики трансформаторов напряжения CPB 550
| Наименование характеристики | Значение для заводских номеров | ||
| 1HSE 8772905, 1HSE 8772904, 1HSE 8772894 | 1HSE 8772205, 1HSE 8772203, 1HSE 8772198 | ||
| Номинальное напряжение первичной обмотки U1hom, кВ | 500/\3 | 500/\3 | |
| Номинальное напряжение вторичной обмотки U2hom, В | 100/\3 | 100/\3 | |
| Номинальная частота Гном, Гц | 50 | 50 | |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,2 | 0,2 | 0,5 |
| Номинальная мощность основной вторичной обмотки, 1ТА | 170 | 100 | 200 |
Продолжение таблицы 1.3
| Наименование характеристики | Значение для заводских номеров | |
| 1HSE 8777080, 1HSE 8777083, 1HSE 8777084 | ||
| Номинальное напряжение первичной обмотки U1hom, кВ | 500/\3 | |
| Номинальное напряжение вторичной обмотки U2hom, В | 100/\3 | |
| Номинальная частота Гном, Гц | 50 | |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,2 | 0,5 |
| Номинальная мощность основной вторичной обмотки, 1ТА | 50;150 | 100; 250 |
Продолжение таблицы 1.3
| Наименование характеристики | Значение для заводских номеров | ||
| 1HSE 8795089, 1HSE 8795090, 1HSE 8795091 | 1HSE 8812411, 1HSE 8812412, 1HSE 8812414, 1HSE 8812416, 1HSE 8812417, 1HSE 8812418 | ||
| Номинальное напряжение первичной обмотки U1hom, кВ | 500/^3 | 500/^3 | |
| Номинальное напряжение вторичной обмотки U2hom, В | 100/\3 | 100/\3 | |
| Номинальная частота Гном, Гц | 50 | 50 | |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,2 | 0,2 | 0,5 |
| Номинальная мощность основной вторичной обмотки, В^А | 100;120 | 50 | 200 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | CPB 245; CPB 245HC; CPB 550 | 1 шт. |
| Паспорт | CPB 245; CPB 245HC; CPB 550 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
| Зарегистрировано поверок | 32 |
| Поверителей | 3 |
| Актуальность данных | 17.11.2024 |
