| Номер в госреестре | 90918-23 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | CPB 123 |
| Изготовитель | "ABB Power Technologies AB", Швеция |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения CPB 123 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы напряжения состоят из емкостного делителя напряжения и электромагнитного устройства. Емкостный делитель состоит из конденсаторов с изоляцией на основе электротехнической бумаги и полипропиленовой пленки, пропитанных синтетическим маслом и помещенных в фарфоровые покрышки. К выходу делителя подключено электромагнитное устройство, состоящее из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора, имеющего секционированную первичную обмотку для подгонки коэффициента трансформации и вторичные обмотки. Первичная и вторичные обмотки трансформатора разделены электростатическим экраном и помещены в герметичный алюминиевый бак, заполненный минеральным маслом. Бак электромагнитного устройства служит основанием для монтажа емкостного делителя. На боковой части бака находится коробка вторичных выводов, крышка которой пломбируется для предотвращения несанкционированного доступа.
Принцип действия трансформаторов напряжения основан на делении высокого напряжения переменного тока с помощью емкостного делителя. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения CPB 123 зав. № 8440701, 8440705, 8440703, 8440704, 8440702, 8440706, 1HSE 8769822, 1HSE 8769824, 1HSE 8776878, 1HSE 8776881, 1HSE 8776882, 1HSE 8795842, 1HSE 8795843,
1HSE 8795844, 1HSE 8795845, 1HSE 8795846, 1HSE 8795847, 1HSE 8730070, 1HSE 8730072,
1HSE 8730071, 1HSE 8730067, 1HSE 8730068, 1HSE 8730069, 1HSE 8802370, 1HSE 8802372,
1HSE 8802371, 1HSE 8802374, 1HSE 8802375, 1HSE 8802373, 1HSE 8790728, 1HSE 8790729,
1HSE 8790725, 1HSE 8776877, 1HSE 8776880, 1HSE 8776879.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового, либо буквенно-цифрового обозначения.

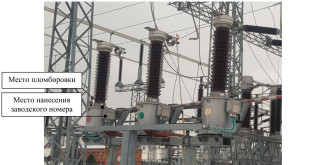

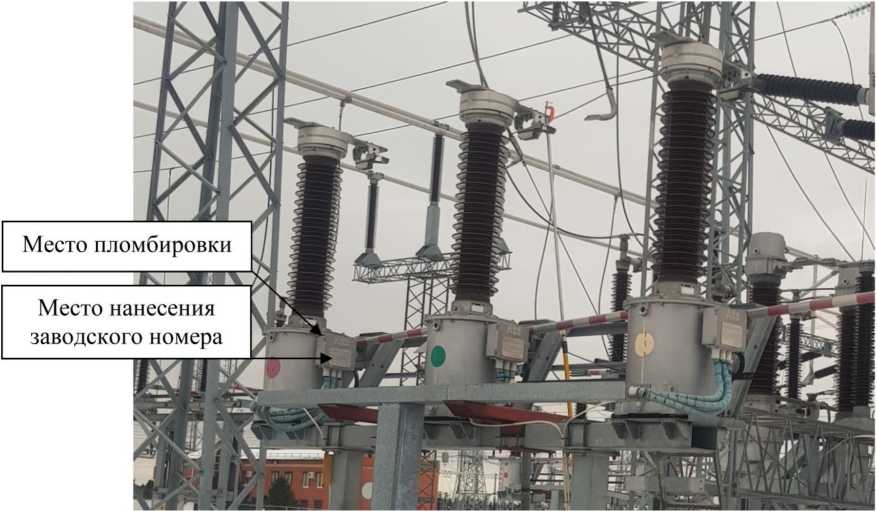

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров | |
| 8440701, 8440705, 8440703, 8440704, 8440702, 8440706 | 1HSE 8769822, 1HSE 8769824 | |
| Номинальное напряжение первичной обмотки Uin<>u, кВ | 110/^3 | 110/^3 |
| Номинальное напряжение вторичной обмотки и2ном, В | 100/^3 | 100/^3 |
| Номинальная частота Гном, Гц | 50 | 50 |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,5 | 0,2 |
| Номинальная мощность основной вторичной обмотки, 1ГА | 400 | 100 |
Продолжение таблицы 1
| Наименование характеристики | Значение для заводских номеров | |
| 1HSE 8776878, 1HSE 8776881, 1HSE 8776882, 1HSE 8776877, 1HSE 8776880, 1HSE 8776879 | 1HSE 8730070, 1HSE 8730072, 1HSE 8730071, 1HSE 8730067, 1HSE 8730068, 1HSE 8730069 | |
| Номинальное напряжение первичной обмотки Пьюм, кВ | 110/^3 | 110/^3 |
| Номинальное напряжение вторичной обмотки Шном, В | 100/\3 | 100/\3 |
| Номинальная частота Гном, Гц | 50 | 50 |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,5 | 0,2 |
| Номинальная мощность основной вторичной обмотки, В^А | 200;350 | 20;100 |
Продолжение таблицы 1
| Наименование характеристики | Значение для заводских номеров | ||
| 1HSE 8802370, 1HSE 8802372, 1HSE 8802371, 1HSE 8802374, 1HSE 8802375, 1HSE 8802373 | 1HSE 8790728, 1HSE 8790729, 1HSE 8790725 | ||
| Номинальное напряжение первичной обмотки Ui№m, кВ | 110/^3 | 110/^3 | |
| Номинальное напряжение вторичной обмотки и2ном, В | 100/\3 | 100/\3 | |
| Номинальная частота Гном, Гц | 50 | 50 | |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,2 | 0,2 | 0,5 |
| Номинальная мощность основной вторичной обмотки, В^А | 50 | 60 | 200 |
Продолжение таблицы 1
| Наименование характеристики | Значение для заводских номеров | |
| 1HSE 8795842, 1HSE 8795843, 1HSE 8795844, 1HSE 8795845, 1HSE 8795846, 1HSE 8795847 | ||
| Номинальное напряжение первичной обмотки U1№m, кВ | 110/^3 | |
| Номинальное напряжение вторичной обмотки и2ном, В | 100/\3 | |
| Номинальная частота Гном, Гц | 50 | |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,2 | 0,5 |
| Номинальная мощность основной вторичной обмотки, В^А | 100;120 | 200 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | CPB 123 | 1 шт. |
| Паспорт | CPB 123 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора напряжения
Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
| Зарегистрировано поверок | 37 |
| Поверителей | 4 |
| Актуальность данных | 17.11.2024 |
