| Номер в госреестре | 90923-24 |
| Наименование СИ | Преобразователи измерительные концентрации метана инфракрасные стационарные |
| Обозначение типа СИ | ОПТИМ-02 |
| Изготовитель | Общество с ограниченной ответственностью "Электронные технологии" (ООО "ЭЛТЕХ"), г. Тверь |
| Год регистрации | 2024 |
| Срок свидетельства | 11.01.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные концентрации метана инфракрасные стационарные ОПТИМ-02 (далее - преобразователи) предназначены для измерений довзрывоопасных концентраций метана с последующей передачей измерительной информации внешним устройствам.
Принцип действия преобразователей - оптический, основанный на поглощении инфракрасного излучения в анализируемой среде. Способ отбора пробы - диффузионный.
Преобразователи обеспечивают выполнение следующих основных функций:
- непрерывное измерение концентрации метана в окружающей атмосфере (взрывоопасные зоны помещений и вблизи наружных технологических установок);
- формирование унифицированного выходного цифрового сигнала на базе интерфейса 1-Wire.
Конструктивно преобразователи состоят из блока датчика, обеспечивающего измерение концентрации метана и подключение внешних интерфейсов, и блока автономного питания во взрывозащищенном исполнении.
Заводской номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.

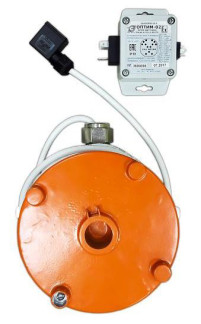

Общий вид преобразователей с указанием места нанесения знака утверждения типа и места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на преобразователи не предусмотрено. Пломбирование мест настройки (регулировки) преобразователей не предусмотрено.
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 1 - Общий вид преобразователей с указанием места нанесения знака утверждения типа и места нанесения заводского номера
Преобразователи имеют встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для решения задач измерения довзрывоопасных концентраций метана в воздухе.
ПО преобразователей обеспечивает следующие основные функции:
- обработку и передачу информации в унифицированный цифровой сигнал на базе интерфейса 1-Wire;
- самодиагностику преобразователей;
- настройку нулевых показаний и чувствительности;
- хранение в памяти преобразователя калибровочных констант.
ПО преобразователя реализует следующие расчетные алгоритмы:
1) вычисление значений довзрывоопасной концентрации метана по данным от первичного измерительного преобразователя;
2) непрерывную самодиагностику аппаратной части преобразователя.
ПО является метрологически значимым.
Метрологические характеристики преобразователей нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | ОРТ1М-02.Нех |
| Номер версии (идентификационный номер ПО) | VI |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений довзрывоопасных концентраций метана в воздухе, % НКПР^ | от 0 до 100 |
| Пределы допускаемой абсолютной основной погрешности измерений довзрывоопасных концентраций метана в воздухе, % НКПР | ±(3,0+0,02^С2)) |
| Предел допускаемой вариации выходного сигнала преобразователя, в долях от предела допускаемой основной погрешности | 0,5 |
| Пределы допускаемой абсолютной дополнительной погрешности измерений довзрывоопасных концентраций метана в воздухе, % НКПР, в долях от предела допускаемой основной погрешности: - при изменении температуры окружающей среды в диапазонах: от -40 °С до +15 °С включительно, и свыше +25 °С до +45 °С, на каждые 10 °С; - при изменении относительной влажности в диапазоне от 20 % до 98 % | ±0,6 ±1,0 |
| Предел допускаемого времени установления показаний То,9д, с | 45 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % | св. +15 до +25 включ. от 30 до 80 |
| 1) - Значения НКПР для метана в соответствии с ГОСТ 31610.20-1-2020. 2) - Значение измеренной довзрывоопасной концентрации метана, % НКПР. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В | от 3,3 до 5 |
| Потребляемая мощность, мВт, не более | 10 |
| Габаритные размеры (высотахдлинахширина), мм, не более: - блок датчика - блок автономного питания | 100х120х50 200x200x130 |
| Масса, кг, не более: - блок датчика - блок автономного питания | 0,3 2 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, % | от -40 до +45 от 20 до 98 |
| Время прогрева преобразователя, с, не более | 120 |
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч | 90000 |
| Средний срок службы, лет | 10 |
| Маркировка взрывозащиты - блок датчика - блок автономного питания | 1Ех ib IIB Тб Gb X 1Ех db [ib] IIB Тб Gb X |
| Степень защиты по ГОСТ 14254-15 - блок датчика - блок автономного питания | IP30 IP65 |
наносится на титульный лист руководства по эксплуатации типографским способом и на верхнюю поверхность блока датчика в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь измерительный концентрации метана инфракрасный стационарный ОПТИМ-О2 | - | 1 шт. |
| Адаптер для подключения преобразователя ОПТИМ-О2 к ЭВМ (преобразователь протокола USB-1-Wire) | - | 1 шт. |
| Упаковка | - | 1 шт. |
| Паспорт | ЛНЦА.413311.002-16 ПС | 1 экз. |
| Руководство по эксплуатации | ЛНЦА.413311.002-16 РЭ | 1 экз. |
приведены в разделе 4 «Устройство и работа» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;
ЛНЦА.413311.002-16ТУ Преобразователь измерительный концентрации метана инфракрасный стационарный ОПТИМ-02. Технические условия.
