Косы цифровые термометрические КЦТ, 90939-23

90939-23
Косы цифровые термометрические КЦТ (в дальнейшем - косы или КЦТ) предназначены для измерений, регистрации, длительного хранения и передачи в цифровой форме распределения температуры в скважине.
Карточка СИ
Номер в госреестре 90939-23
Наименование СИ Косы цифровые термометрические
Обозначение типа СИ КЦТ
Изготовитель Общество с ограниченной ответственностью "МГУ-геофизика" (ООО "МГУ-геофизика"), г. Москва
Год регистрации 2023
Срок свидетельства 28.12.2028
МПИ (интервал между поверками) 3 года
Описание типа скачать
Методика поверки скачать

Назначение

Косы цифровые термометрические КЦТ (в дальнейшем - косы или КЦТ) предназначены для измерений, регистрации, длительного хранения и передачи в цифровой форме распределения температуры в скважине.

Описание

Косы являются программно-техническими комплексами. В состав входят регистрирующее устройство (логгер) и гирлянда термометрических датчиков (термогирлянда). Термогирлянда подключается к логгеру с помощью быстросъемного разъема.

Логгер представляет собой герметичное устройство, содержащее батареи питания и электронный модуль. На боковые стороны логгера выведены разъемы для подключения термогирлянды и кабеля связи.

Термогирлянда выполнена на основе кабеля (соединительный контрольный кабель для особо тяжелых условий, в частности, для кабельных буксируемых цепей), в который герметично вмонтированы датчики измерения температуры.

В логгере реализованы часы реального времени, по показаниям которых в соответствии с проведенными установками (дата/время начала, дата/время окончания и период проведения) автоматически организуется запрос на проведение измерений. Результаты измерений фиксируются в microSD. Программирование логгера, а также передача данных с microSD осуществляются через USB. Датчики измерения температуры подключаются к логгеру по стандарту I2C с последовательной нумерацией. Первый датчик располагается самым ближним к разъему. Емкость памяти данных не менее 4 Гбайт. Тип памяти данных - Industrial microSD. Скорость передачи данных - USB 2.0 Full speed.

Логгер защищен пломбами. Термогирлянда является неразборным и неремонтируемым изделием.

Косы изготавливаются в различных модификациях, различающихся количеством и расположением датчиков, длинной отреза до датчиков, а также комплектностью поставки.

KUT-M-N-X1-(NxX2)-...- (NxXN)-Y1Y2-Y3

Y 3 - наличие блока сбора данных «БСД» или переносного блока сбора данных «ПБСД» в комплекте поставки;

Y 2 - наличие тросика;

Y 1 - наличие утяжелителя «У»;

NxXN - длина отреза XN между следующим датчиком и последующими N датчиками;

NxX2 -длина отреза X2 между первым датчиком и последующими N датчиками;

X1 - длина отрезка гирлянды от разъема до первого датчика;

N - количество датчиков;

M - комплектность поставки от 1 до 4;

Заводские номера в виде цифрового обозначения, наносятся с помощью бирки на термогирлянду.

Конструкцией средства измерений не предусмотрено нанесение знака поверки на корпус ТП.

Типоисполнения КЦТ приведены в таблице 1.

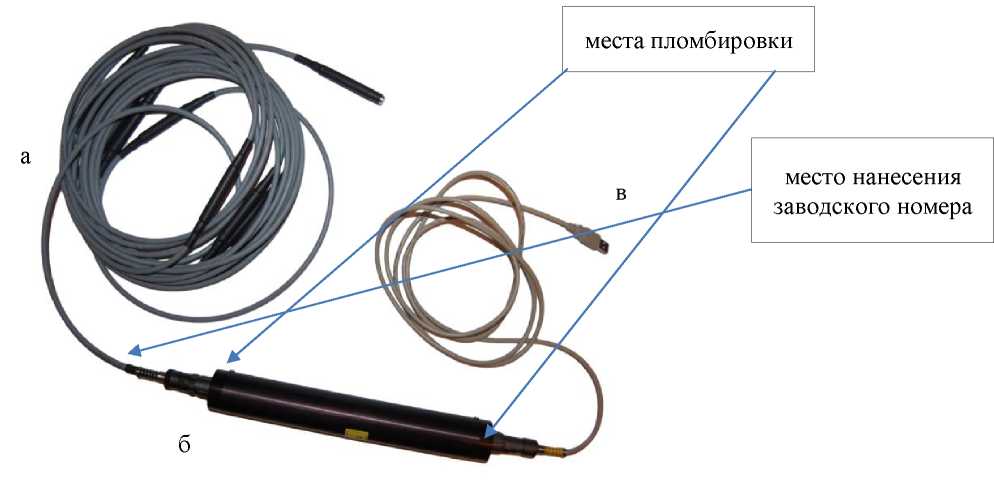

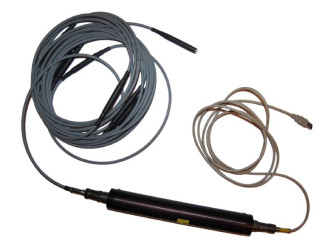

Внешний вид КЦТ с указанием мест пломбирования и нанесения заводского номера

приведен на рисунке 1.

Рисунок 1 - Внешний вид косы цифровой термометрической КЦТ (а - термогирлянда, б - логгер, в - кабель для связи с ПК)

Программное обеспечение

Программное обеспечение (ПО) является специализированным ПО управления режимами работы логгера, воспроизведения измеренных значений температуры в режиме реального времени или из памяти логгера, контроля работоспособности оборудования логгера, и проверки качества полученных данных.

ПО КЦТ предназначено для установки параметров логгера, в том числе дистанционно, включает в себя средства управления процессами записи, обеспечивает выполнение всех функций логгера и контроль параметров функционирования логгера, в том числе визуальных данных. ПО обеспечивает поддержку стандартных протоколов передачи данных, имеет конверторы формата данных в ряд широко используемых форматов представления данных.

Влияние метрологически значимой части ПО КЦТ на метрологические характеристики комплекса не выходит за пределы согласованного допуска. Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 2.

Идентификационные данные метрологически значимого ПО термокос приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационное данные (признаки)

Значение

Идентификационное наименование ПО

TL Controller.exe

Номер версии (идентификационный номер ПО), не ниже

5.1

Цифровой идентификатор ПО

-

Алгоритм вычисления цифрового идентификатора ПО

-

Уровень защиты ПО КЦТ соответствует уровню «Низкий» в соответствии с Р 50.2.077-

2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений температуры, °С

от - 55 до +125

Пределы допускаемой абсолютной погрешности измерений температуры, °С:

- в поддиапазоне измерений от -3 до +3 °С включ.

- в поддиапазонах измерений от -20 до -3 °С не включ. и св. +3 до +30 °С

±0,1

включ.

±0,2

- в поддиапазонах измерений от -55 до -20 °С не включ. и св. +30 до +125 °С

±0,3

Дискретность измерений, оС

0,01

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Количество датчиков измерения температуры, шт.

от 1 до 250

Расстояние между датчиками измерения температуры, м

от 0,2

Длинна кабеля с датчиками измерения температуры, м, не более

500

Масса термогирлянды с регистрирующем устройством, кг, не более

15

Питание КЦТ: Тип батарей Количество батарей

Li-SOCl2

2

Потребляемый ток, пиковое значение, мА, не более

25

Степень защиты термокосы по ГОСТ 14254-2015

IP68

Рабочие условия эксплуатации:

- температура окружающей среды, °С:

- для термогилянды

- для логгера

- относительная влажность, %, не более

- атмосферное давление, кПа

от -60 до +125 от -65 до +85 98

От 84,0 до 106,7

Средняя наработка на отказ, ч

80000

Средний срок службы, лет

15

Знак утверждения типа

наносится на титульный эксплуатационной документации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Коса цифровая термометрическая КЦТ

КЦТ 43 1132.001

1 шт.

Кабель для связи с ПК

USB-C

1 экз.

Антенна

Delpha-433R3

Паспорт. Руководство по эксплуатации

КЦТ.ПС-РЭ

1 экз.

Методика поверки

-

1 экз.

Упаковочный лист и комплектовочная ведомость с полным перечнем упаковочных единиц

-

1 шт.

Сведения о методах измерений

приведены в главе 5 «Подготовка к работе» документа КЦТ.ПС-РЭ «Коса цифровая термометрическая КЦТ-01. Паспорт. Руководство по эксплуатации по эксплуатации».

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

ТУ 431132-001-17396396-2013 Коса цифровая термометрическая КЦТ. Технические условия.

Зарегистрировано поверок 7
Поверителей 1
Актуальность данных 07.11.2024
90939-23
Номер в ГРСИ РФ:
90939-23
Производитель / заявитель:
Общество с ограниченной ответственностью "МГУ-геофизика" (ООО "МГУ-геофизика"), г. Москва
Год регистрации:
2023
Cрок действия реестра:
28.12.2028
