| Номер в госреестре | 90942-23 |
| Наименование СИ | Преобразователи многофункциональные |
| Обозначение типа СИ | JD194-BS4P/Q4T |
| Изготовитель | Jiangsu Sfere Electric Co., Ltd, Китай |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи многофункциональные JD194-BS4P/Q4T (далее - преобразователи) предназначены для измерения электрических параметров в трехфазных четырехпроводных электрических сетях переменного тока, преобразования параметров электрической сети в унифицированные сигналы постоянного тока, передачи результатов измерений по цифровым интерфейсам, управления исполнительными механизмами.
Принцип действия преобразователей заключается в аналого-цифровом преобразовании входных аналоговых сигналов с помощью АЦП, математической обработке измеренных величин и последующем преобразовании параметров электрической сети в унифицированные выходные сигналы постоянного тока.
Преобразователи обеспечивают измерение напряжения переменного тока, силы переменного тока, частоты переменного тока, коэффициент мощности.
Способ включения преобразователей в электрическую сеть непосредственно или через трансформаторы тока и напряжения.
Основные узлы преобразователей: входные первичные преобразователи напряжения и тока, аналого-цифровой преобразователь, цифро-аналоговый преобразователь, микроконтроллер, блок питания.
Общий вид преобразователей представлен на рисунке 1. Пример шильдика преобразователей представлен на рисунке 2.
Конструктивно преобразователи выполнены в ударопрочных, пылезащищенных, пластмассовых корпусах с креплением на DIN-рейку. Преобразователи не имеют подвижных частей и работоспособны при установке в любом положении.
На лицевой панели преобразователей расположены клеммы дискретных выходов, клеммы аналоговых выходов унифицированных сигналов, клеммы входов напряжения и тока, клеммы сети питания.
Для предотвращения несанкционированного доступа к внутренним частям приборов корпус пломбируется бумажным стикером.
Заводские номера в формате цифрового обозначения нанесены на шильдик преобразователей методом трафаретной печати. К настоящему типу средств измерений относятся преобразователи многофункциональные JD194-BS4P/Q4T с заводскими номерами 1955241173, 2355060169, 2355060170.

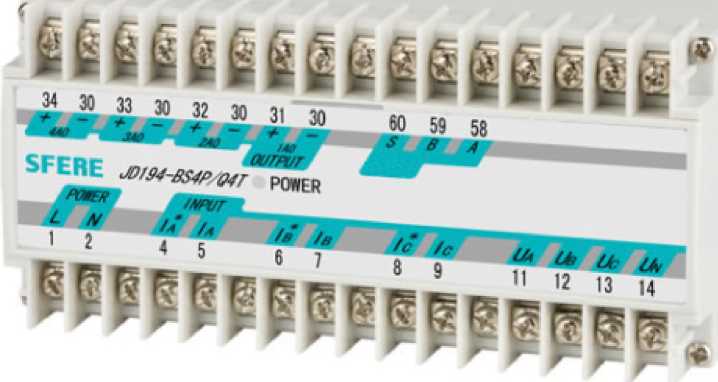

Внешний вид преобразователя и места пломбирования и нанесения знака поверки показаны на рисунке 1. Знак поверки в виде наклейки наносится на корпус преобразователя.
Место нанесения
пломбы завода изготовителя

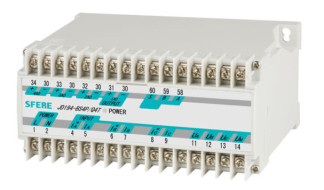

Рисунок 1 - Общий вид преобразователей многофункциональных JD194-BS4P/Q4T
Место нанесения знака поверки в виде наклейки
3P4W
L N АС* ОС 8O--27OV
Power
I а’ I а 1в 1в Ie Ie Ua Ub Uc Un
JD194-BS4P/Q4T Cl 0 5
In put:
10 5kV/100V 25D0A/1A-3P4W
Date
06 2023
1+ 2+
Analog 1 DC4'20mA Ra-ige lathssooA
Analog 2 DC4'20mA Range F45~55Hz
3+ 4+ AOG
Analog 3 DC4-20mA Range u« tbi5kv
Ana:og 4:oC4~12-20mA RaigePF-1-0-1
19
Место нанесения заводского номера
Рисунок 2 - Шильдик преобразователей многофункциональных JD194-BS4P/Q4T
Преобразователи многофункциональные JD194-BS4P/Q4T имеют встроенное программное обеспечение, неизменяемое и не считываемое. Конструкция преобразователей обеспечивает ограничение доступа к ПО и измерительной информации (механическая защита микропроцессора). Конструкция преобразователей исключает возможность несанкционированного влияния на ПО преобразователей и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Преобразователи имеют метрологические и основные технические характеристики, приведенные в таблицах 2, 3.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение Uhom, В | 3x57,7/100 |
| Номинальный ток Ihom, А | 1 |
| Рабочий диапазон частоты сети, Г ц | 50±5 |
| Напряжение питания постоянного или переменного тока, В | от 80 до 270 |
| Диапазон измерений входного сигнала линейных напряжений, В | От 0 до 1,4 Uhom |
| Диапазон измерений входного сигнала токов, А | От 0 дО Ihom |
| Диапазон измерений входного сигнала коэффициента мощности | от - 1 до 1 |
| Диапазон измерений входного сигнала частоты, Гц | от 45 до 55 |
| Диапазоны выходных сигналов тока, мА | от 4 до 20 |
| Пределы допускаемой основной приведенной погрешности преобразования входного сигнала в выходной токовый сигнал, % от диапазона изменения выходного сигнала % | 0,5 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 113x150x70 |
| Условия эксплуатации: - температура окружающей среды, °С | от +15 до +30 |
| Масса преобразователей, кг, не более: | 0,45 |
| Средняя наработка до отказа, ч, не менее | 50000 |
| Средний срок службы, лет, не менее | 12 |
наносится на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь многофункциональный | JD194-BS4P/Q4T | 3 шт. |
| Паспорт | - | 3 экз. |
приведены в эксплуатационном документе «Преобразователи многофункциональные JD194-BS4P/Q4T. Паспорт». Раздел «Методика(методы) измерений».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
