| Номер в госреестре | 90943-23 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | LMBF-0 |
| Изготовитель | Dalian No.1 Instrument Transformer Co., Ltd., Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 28.12.2028 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока LMBF-0,5/450X*650 (далее по тексту - трансформаторы) предназначены для контроля режимов коротких замыканий отдельных жил трехфазного кабеля путем трансформации возникших при этом токов нулевой последовательности и устанавливаются на кабель.
Трансформаторы выполнены в виде литой опорной конструкции. Роль первичной обмотки выполняет трехфазный кабель (шина) распределительного устройства, проходящий в окне трансформатора. Вторичная обмотка трансформатора намотана на магнитопровод, выполненный из электротехнической стали. Вторичная обмотка и магнитопровод залиты изоляционным компаундом, образующим монолитный блок, который защищает обмотку от проникновения влаги и механических повреждений. В литом блоке трансформаторов имеются 4 втулки с отверстиями, служащие для крепления трансформаторов на месте установки.
На боковой стенке корпуса трансформаторы имеют табличку технических данных.
Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами на табличку технических данных на корпус трансформатора методом лазерной гравировки.
Нанесение знака поверки на трансформаторы не предусмотрено. Знак поверки наносится в паспорт трансформатора и (или) свидетельство о поверке в соответствии с действующим законодательством.

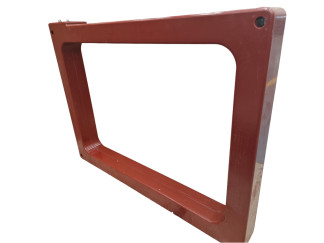

Общий вид трансформаторов, место нанесения заводского номера и место пломбирования приведены на рисунке 1.
Место пломбирования
заводского номера
Место нанесения
Рисунок 1 - Общий вид трансформаторов, место нанесения заводского номера и место пломбирования
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 0,66 |
| Номинальный первичный ток 11ном, А | 50 |
| Номинальный вторичный ток Ьном, А | 1 |
| Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cosф2=1,0, В^А | 1 |
| Класс точности по ГОСТ 7746-2015 | 10P |
| Номинальная предельная кратность вторичной обмотки для защиты Кном | 10 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Масса, кг, не более | 36 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 760х80х612 |
| Условия эксплуатации: - температура окружающей среды, 0С - относительная влажность при комнатной температуре, % | от -60 до +40 95 |
| Средняя наработка до отказа, ч, не менее | 175 000 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки трансформаторов приведен в таблице 3.
Таблица 3 - Комплект поставки
| Наименование | Количество, шт. | Примечание |
| Трансформатор тока LMBF-0,5/450*650 | - | |
| Руководство по эксплуатации | 1 | |
| Паспорт | - |
приведены в разделе 1 «Общие сведения» руководства по эксплуатации.
ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. №1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
