| Номер в госреестре | 90945-23 |
| Наименование СИ | Камеры тепловизионные стационарные |
| Обозначение типа СИ | Pergam Spectr |
| Изготовитель | Акционерное общество "Пергам-Инжиниринг" (АО "Пергам-Инжиниринг"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 28.12.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Камеры тепловизионные стационарные Pergam Spectr (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на мониторе персонального компьютера.
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на мониторе персонального компьютера. Приемник представляет собой охлаждаемую матрицу инфракрасных высокочувствительных детекторов (MWIR или LWIR) фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются стационарными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
Камеры тепловизионные стационарные Pergam Spectr изготавливаются в следующих моделях: Pergam Spectr 640M, Pergam Spectr 640BB, Pergam Spectr 640L. Модели тепловизоров отличаются друг от друга по техническим и метрологическим характеристикам, а также по функциональным возможностям.
Тепловизоры конструктивно выполнены в прямоугольном корпусе из алюминия. На лицевой стороне тепловизоров расположен объектив. На задней стороне тепловизоров расположены светодиодный индикатор состояния, кнопка включения/выключения, разъемы для электропитания и подключения различных устройств. На нижней части тепловизоров расположены резьбовые отверстия для фиксации тепловизора, а также гнездо с отверстиями для установки на штатив.
Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т.д. Измерительная информация может быть передана посредством использования таких интерфейсов как Gigabit Ethernet и Camera Link на персональный компьютер.

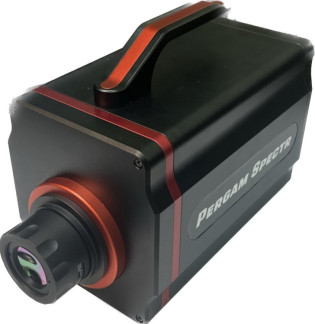

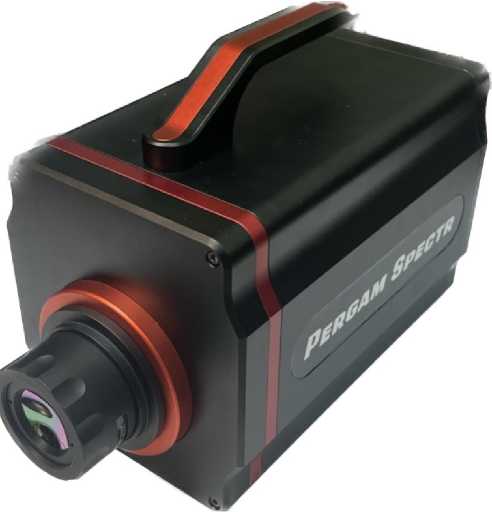

Фотографии общего вида тепловизоров стационарных Pergam Spectr приведены на рисунке 1.
©
Video
Рисунок 1 - Общий вид камер тепловизионных/стационарных pergam Spectr
Место нанесения заводского номера
Место нанесения знака поверки
Пломбирование тепловизоров не предусмотрено. Заводской номер камер тепловизионных стационарных Pergam Spectr в виде цифрового обозначения, состоящего из арабских цифр, наносится в виде наклейки на корпус тепловизора. Конструкция тепловизоров предусматривает нанесение знака поверки на его корпус.
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО камер тепловизионных стационарных Pergam Spectr
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Research |
| Номер версии (идентификационный номер) ПО, не ниже | V1.2.9 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Автономное программное обеспечение Research устанавливается на персональный компьютер и предназначено для визуализации измеренной тепловизором температуры, а также для управлением тепловизором и последующей обработки и анализа термограмм, полученных в процессе измерений температуры.
Метрологические и основные технические характеристики камер тепловизионных стационарных Pergam Spectr в зависимости от модели приведены в таблицах 2-3.
Таблица 2 - Метрологические характеристики камер тепловизионных стационарных Pergam Spectr
| Наименование характеристики | Значение (в зависимости от модели) | ||
| Pergam Spectr 640M | Pergam Spectr 640BB | Pergam Spectr 640L | |
| Диапазон измерений температуры (стандартный), °С | от -20 до +150 | ||
| Диапазон измерений температуры (опциональный), °С | от -20 до +1200, от -20 до +1500, от -20 до +2000, от -20 до +2500 | ||
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 °С до +100 °С включ., °С | ±2,0 | ||
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С включ., % | ±2,0 | ||
| Порог температурной чувствительности (при температуре объекта +30 °С), °С | < 0,02 | < 0,022 | |
| Спектральный диапазон, мкм | от 3,7 до 4,8 | от 1,5 до 5,2 | от 7,7 до 9,5 |
| Углы поля зрения (в зависимости от типа объектива), градус по горизонтали х градус по вертикали: - стандартный объектив 25 мм - широкоугольный объектив 12 мм - телеобъектив 50 мм - телеобъектив 100 мм - телеобъектив 200 мм | 21,7°х17,5° 43,4°х35° 11°х8,8° 5,5°х4,4° 2,7°х2,2° | ||
| Пространственное разрешение (в зависимости от типа объектива), мрад: - стандартный объектив 25 мм - широкоугольный объектив 12 мм - телеобъектив 50 мм - телеобъектив 100 мм - телеобъектив 200 мм | 0,6 1,2 0,3 0,15 0,08 | ||
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 | ||
Примечание:
В соответствии с заказом тепловизоры могут быть отградуированы на предприятии-изготовителе в диапазоне температур, отличном от приведенного в таблице, но находящимся в пределах от -20 °С до +2500 °С. Данные о диапазоне измерений приводятся в паспорте.
Таблица 3 - Основные технические характеристики камер тепловизионных стационарных Pergam Spectr
| Наименование характеристики | Значение (в зависимости от модели) | ||
| Pergam Spectr 640M | Pergam Spectr 640BB | Pergam Spectr 640L | |
| Количество пикселей матрицы детектора, пиксели х пиксели | 640x512 | ||
| Масса (со стандартным объективом), кг, не более | 4,5 | ||
| Запись изображений или частота обновлений, Г ц | 100 | 108 | 100 |
| Габаритные размеры, мм (длина х ширина х высота), не более | 310x135x180 | ||
| Напряжение питания, В | 24 | ||
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от -40 до +60 от 10 до 95 (без конденсации) | ||
| Средняя наработка до отказа, ч, не менее | 10 000 | ||
| Средний срок службы, лет, не менее | 5 | ||
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Камера тепловизионная стационарная | Pergam Spectr (модель в соответствии с заказом) | 1 шт. |
| Руководство по эксплуатации | РЭ 001-52398851-23 | 1 экз. |
| Широкодиапазонный источник электропитания | - | 1 шт. |
| Паспорт | - | 1 шт. |
| Ethernet-кабель (3 м) | - | 1 шт. |
| Жесткий транспортировочный футляр | - | 1 шт. |
| USB-носитель с ПО | - | 1 шт. |
| Вращающийся обтюратор с фильтрами | - | * 1 шт. |
| Штатив | - | * 1 шт. |
| Кабель CamLink | - | * 1 шт. |
| Примечание: * - по дополнительному заказу | ||
приведены в разделе 2 Руководства по эксплуатации.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
ТУ 26.51.66.124-078-52398851-23 «Камеры тепловизионные стационарные Pergam Spectr. Технические условия».
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
