| Номер в госреестре | 90949-24 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | LZZBJ9-10К2ТН |
| Изготовитель | Dalian No.1 Instrument Transformer Co., Ltd., Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 11.01.2029 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока LZZBJ9-10K2TH (далее по тексту - трансформаторы) предназначены для преобразования переменного тока первичной обмотки в переменный ток вторичной обмотки, для измерений с помощью стандартных измерительных приборов, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Трансформаторы состоят из магнитопровода с четырьмя вторичными обмотками, которые залиты эпоксидной смолой.
Конструкция трансформаторов - опорные с литой изоляцией.
Выводы первичной обмотки выведены в верхнюю часть литого корпуса в виде контактных площадок, каждая с четырьмя отверстиями для болтов. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформаторов на узкой боковой стенке. Крышка, закрывающая зажимы, имеет возможность пломбирования для исключения несанкционированного доступа.
Рабочее положение трансформаторов в пространстве - любое. Крепление осуществляется с помощью четырех болтов. Заземляющий зажим находится на опорной плите трансформаторов. На боковой стенке корпуса трансформаторы имеют табличку технических данных.
Знак поверки на трансформаторы не наносится. Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами на табличку технических данных на корпус трансформатора методом лазерной гравировки.

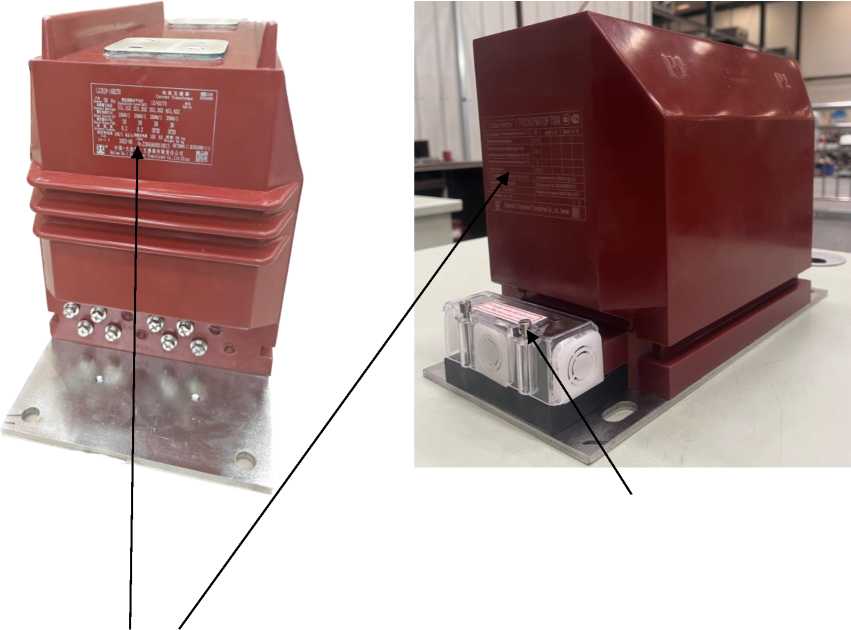

Общий вид трансформаторов, место нанесения заводского номера и место пломбирования приведены на рисунке 1.
Место
заводского номера
Место пломбирования
нанесения
Рисунок 1 - Общий вид трансформаторов, место нанесения заводского номера и место пломбирования
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 10 |
| Наибольшее рабочее напряжение, кВ | 12 |
| Номинальный первичный ток Iihom, А | 2500 |
| Номинальный вторичный ток Ином, А | 1 |
| Наибольший рабочий первичный ток, А | 2500 |
| Номинальная частота, Гц | 50 |
| Номинальная вторичная нагрузка S2hom с индуктивно-активным коэффициентом мощности cosф2=0,8, ВА | 30 |
| Класс точности | 0,2/0,2/5Р/5Р |
| Номинальная предельная кратность вторичных обмоток для защиты Кном | 20 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Масса, кг, не более | 58 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 470х196х289 |
| Условия эксплуатации: - температура окружающей среды, 0С - относительная влажность при комнатной температуре, % | от -60 до +40 95 |
| Средняя наработка до отказа, ч, не менее | 175 000 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки трансформаторов приведен в таблице 3.
Таблица 3 - Комплект поставки
| Наименование | Обозначение | Количество, шт. |
| Трансформатор тока | LZZBJ9-10K2m | - |
| Руководство по эксплуатации | - | 1 |
| Паспорт | - | 1 |
приведены в разделе 1 «Общие сведения» руководства по эксплуатации.
ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
