| Номер в госреестре | 90953-24 |
| Наименование СИ | Профилографы течений доплеровские акустические |
| Обозначение типа СИ | NAECO Aquazond ПТ-600 |
| Изготовитель | Акционерное общество "Морские неакустические комплексы и системы" (АО "Морские неакустические комплексы и системы"), г. Санкт-Петербург; Общество с ограниченной ответственностью "Аквазонд" (ООО "Аквазонд"), Ростовск |
| Год регистрации | 2024 |
| Срок свидетельства | 11.01.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Профилографы течений доплеровские акустические NAECO Aquazond ПТ-600 (далее -профилограф NAECO) предназначены для измерений скорости водного потока и расстояний от поверхности излучателей до дна.
Профилографы NAECO состоят из первичных акустических преобразователей (приемо-излучателей) и платы вычислителя, помещенных вместе с другими элементами конструкции в герметичный корпус.
Принцип действия при измерении скорости водного потока основан на эффекте Доплера. Четыре преобразователя излучают короткие импульсы вдоль узконаправленных лучей, эти же преобразователи фиксируют сигналы, отраженные от находящихся в воде взвешенных частиц (минеральные, планктон, пузырьки), полученный при этом сдвиг частоты используется для расчета текущей скорости потока.
Принцип действия при измерении расстояний от поверхности излучателей до дна основан на принципе эхолокации, при котором расстояние определяется по времени задержки возвращений отражённой волны.
Профилографы NAECO представляют собой моноблочную водонепроницаемую конструкцию со встроенной энергонезависимой памятью.
Получение результатов измерений от профилографа NAECO в режиме реального времени осуществляется через герметичный разъём по интерфейсу Fast Ethernet.
По кабелю, подключаемому к этому разъему, может также подаваться и электропитание, если профилограф NAECO устанавливается на постоянной основе.

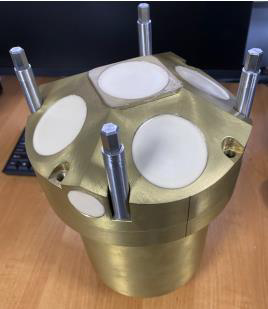

Общий вид профилографа NAECO с указанием места нанесения заводского номера и пломбировки приведен на рисунке 1.
Нанесение знака поверки на профилограф не предусмотрено. Заводской номер, состоящий из четырех арабских цифр, наносится на корпус профилографа NAECO в виде таблички.
Место нанесения
заводского номера
Место пломбирования

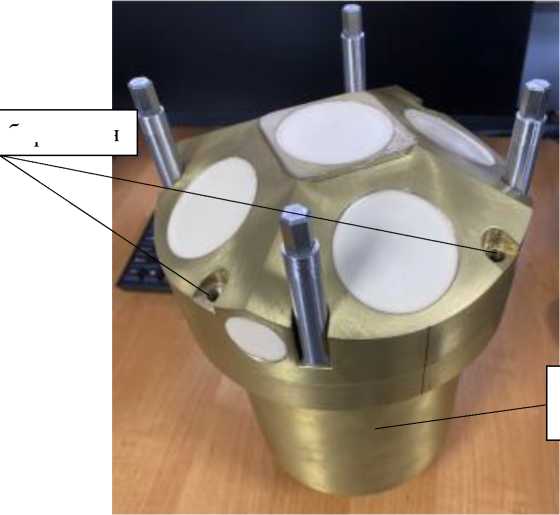

Рисунок 1 - Общий вид профилографа NAECO с указанием места нанесения заводского номера и пломбировки
Профилографы имеют встроенное программное обеспечение и автономное программное обеспечение «Катунь», которое обеспечивает сбор, обработку и визуализацию данных, а также проверку состояния и настройку профилографа NAECO.
Уровень защиты программного обеспечения (ПО) от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Рекомендации Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| встроенное | автономное | |
| Идентификационное наименование ПО | _ | Катунь |
| Номер версии (идентификационный номер) ПО | не ниже 2.5.0 | не ниже 3.1.0 |
Таблица 2 - Метрологические характеристики и технические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений скорости водного потока, м/с | от 0,01 до 5,00 |
| Пределы допускаемой абсолютной погрешности измерений скорости водного потока, м/с - в режиме измерений «размер слоя» 0,35 м; 0,5 м - в режиме измерений «размер слоя» 0,75 м; 1 м; 2 м | ±(0,03+0,04^V) ±(0,0125+0,01-V) |
Продолжение 2
| Диапазон измерений расстояний от поверхности излучателей до дна, м | от 0,7 до 100 |
| Пределы допускаемой погрешности измерений расстояния от поверхности излучателей до дна: - абсолютной при расстояниях от поверхности излучателей до дна менее 10 м, см - относительной при расстояниях от поверхности излучателей до дна более 10 м, % | ±3 ±1 |
| *V - измеренное значение скорости водного потока, м/с | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество акустических лучей профилографа, шт. | 4 |
| Угол наклона акустических лучей профилографа от горизонтальной плоскости, ° | 30 |
| Количество акустических лучей эхолота, шт. | 1 |
| Угол наклона акустических лучей эхолота от горизонтальной плоскости, ° | 0 |
| Диапазон показаний температуры воды, °С | от -2 до +35 |
| Диапазон показаний крена/дифферента, ° | от -30 до +30 |
| Диапазон показаний курса, ° | от 0 до 360 |
| Напряжение питания, В | от 21,5 до 26,5 |
| Ток потребления, А, не более | 2,1 |
| Габаритные размеры, мм, не более - длина - диаметр | 280 200 |
| Масса, кг, не более: | 12 |
| Условия эксплуатации: - температура воды, °С | от - 2 до + 35 |
| Средняя наработка до отказа, ч, не менее | 6000 |
| Средний срок службы, лет | 5 |
наносится на титульный лист руководства по эксплуатации ПУЛШ.416444.002 РЭ типографским способом.
Таблица 4 - Комплектность профилографа
| Наименование | Обозначение | Количество |
| Профилограф течений доплеровский акустический NAECO | Aquazond ПТ-600 | 1 шт. |
| Руководство по эксплуатации | ПУЛШ.416444.002 РЭ | 1 экз. |
приведены в разделе 6 «Использование по назначению» руководства по эксплуатации «Профилограф течений доплеровский акустический NAECO Aquazond ПТ-600» ПУЛШ.416444.002 РЭ.
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Локальная поверочная схема для средств измерений средней скорости водного потока в диапазоне от 0,01 до 5,00 м/с;
ПУЛШ.416444.002ТУ. Профилограф течений доплеровский акустический NAECO
Aquazond ПТ-600. Технические условия.
| Зарегистрировано поверок | 2 |
| Поверителей | 2 |
| Актуальность данных | 07.12.2024 |
