| Номер в госреестре | 90958-24 |
| Наименование СИ | Преобразователи многофункциональные |
| Обозначение типа СИ | JD194-BS |
| Изготовитель | Jiangsu Sfere Electric Co., Ltd., Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 11.01.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи многофункциональные JD194-BS (далее - преобразователи) предназначены для измерения электрических параметров в однофазных, трехфазных трехпроводных и трехфазных четырехпроводных электрических сетях переменного тока или напряжений постоянного тока, преобразования параметров электрической сети в унифицированные сигналы постоянного тока или постоянного напряжения, передачи результатов измерений по цифровым интерфейсам, управления исполнительными механизмами.
Принцип действия преобразователей заключается в аналого-цифровом преобразовании входных аналоговых сигналов с помощью АЦП, математической обработке измеренных величин и последующем преобразовании параметров электрической сети в унифицированные выходные сигналы постоянного тока.
Преобразователи обеспечивают измерение в зависимости от модификации напряжения переменного тока, силы переменного тока, частоты переменного тока, коэффициент мощности, активной мощности, реактивной мощности, напряжения постоянного тока.
Способ включения преобразователей в электрическую сеть непосредственно или через трансформаторы тока и напряжения.
Основные узлы преобразователей: входные первичные преобразователи напряжения и тока, аналого-цифровой преобразователь, цифро-аналоговый преобразователь,
микроконтроллер, блок питания.
Общий вид преобразователей представлен на рисунках 1 и 2. Пример шильдика преобразователей представлен на рисунке 2.
Конструктивно преобразователи выполнены в ударопрочных, пылезащищенных, пластмассовых корпусах с креплением на DIN-рейку. Преобразователи не имеют подвижных частей и работоспособны при установке в любом положении.
На лицевой панели преобразователей в зависимости от модификации расположены клеммы дискретных выходов, клеммы аналоговых выходов унифицированных сигналов, клеммы входов напряжения и тока, клеммы сети питания.
Для предотвращения несанкционированного доступа к внутренним частям приборов корпус пломбируется бумажным стикером.
Заводские номера в формате цифрового обозначения нанесены на шильдике преобразователей методом трафаретной печати рисунок 2 и рисунок 3. Преобразователи выпускаются в двух модификациях преобразователи многофункциональные JD194-BS4P/Q4T и преобразователи многофункциональные JD194-BS5U.
Внешний вид преобразователя и места пломбирования и нанесения знака поверки показаны на рисунке 1 и рисунке 2. Знак поверки в виде наклейки наносится на корпус преобразователя.
Место нанесения пломбы завода из
готовителя

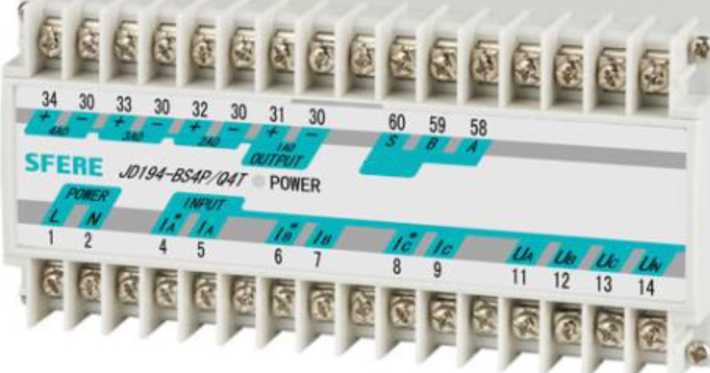

Рисунок 1 - Общий вид преобразователей многофункциональных JD194-BS4P/Q4T
Место нанесения знака поверки в виде наклейки
Место нанесения пломбы завода изготовителя
Место нанесения знака поверки в виде наклейки

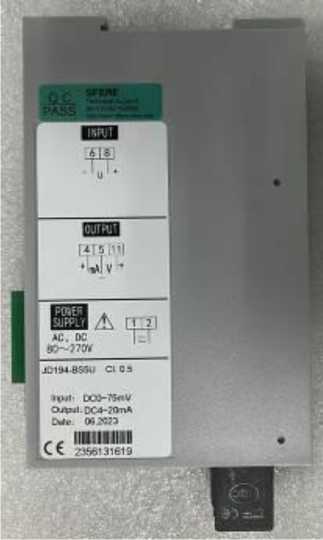

Рисунок 2 - Общий вид преобразователей многофункциональных JD194-BS5U
Место нанесения
заводского номера
Место нанесения знака утверждения типа средств измерений

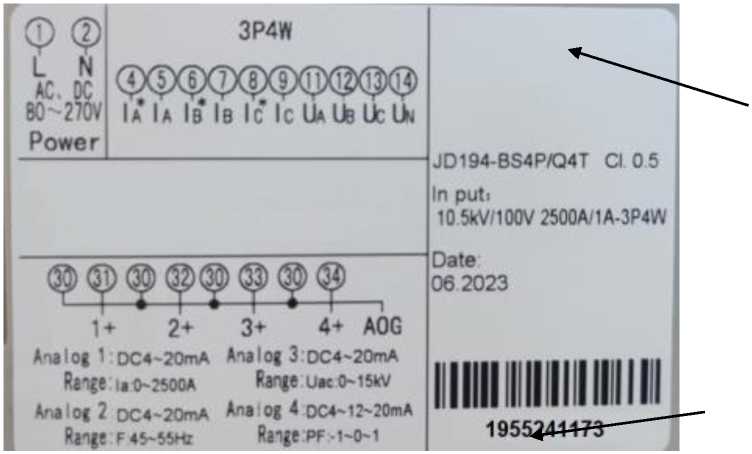

Рисунок 3 - Пример шильдика преобразователей многофункциональных
JD194-BS4P/Q4T
Преобразователи многофункциональные JD194-BS имеют встроенное программное обеспечение, неизменяемое и не считываемое. Конструкция преобразователей обеспечивает ограничение доступа к ПО и измерительной информации (механическая защита микропроцессора). Конструкция преобразователей исключает возможность несанкционированного влияния на ПО преобразователей и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Преобразователи имеют метрологические и основные технические характеристики, приведенные в таблице 2.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значения | |
| JD194-BS4P/Q4T | JD194-BS5U | |
| Номинальное напряжение Uhom, В - переменного тока - постоянного тока | 3x57,7/100 3x230/400 | 0,075; 1; 10; 100; 200; |
| Номинальный ток Ihom, А | 1 или 5 | — |
| Рабочий диапазон частоты сети, Гц | 50±5 | — |
| Напряжение питания постоянного или переменного тока, В | от 80 до 270 | от 80 до 270 |
| Диапазон измерений входного сигнала напряжений, В | От 0 до 1,4 Uhom | От 0 дО Uhom |
| Диапазон измерений входного сигнала токов, А | От 0 дО Ihom | — |
| Диапазон измерений входного сигнала коэффициента мощности | от -1 до 1 | — |
| Диапазон измерений входного сигнала активной мощности, Вт | от 0 до 1,4 Uhom От 0 дО Ihom коэффициент мощности от -1 до 1 | — |
| Диапазон измерений входного сигнала реактивной мощности, вар | от 0 до 1,4 Uhom от 0 до Ihom коэффициент мощности от -1 до 1 | — |
| Диапазон измерений входного сигнала частоты, Гц | от 45 до 55 | — |
| Диапазоны выходных сигналов тока (в зависимости от настройки), мА | от 0 до 20; от 4 до 20; | от 0 до 20; от 4 до 20; |
| Диапазоны выходных сигналов напряжения, В | — | от 0 до 10; |
| Пределы допускаемой основной приведенной погрешности преобразования входного сигнала в выходной сигнал, % от диапазона изменения выходного сигнала % | ±0,5* | |
| Габаритные размеры (длина^ширина^высота), мм, не более | 110x150x80 | 30x150x100 |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +70 | |
| Масса преобразователей, кг, не более: | 0,5 | 0,15 |
| Средняя наработка до отказа, ч, не менее | 50000 | |
| Средний срок службы, лет, не менее | 12 | |
| Примечание: * - дополнительная температурная погрешность не превышает предела основной погрешности при изменении температуры окружающей среды на каждые 10 °С от нормальной температуры окружающей среды 23 °С. | ||
наносится на шильдик преобразователя методом лазерной печати и на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь многофункциональный | в зависимости от модификации | 1 шт. |
| Паспорт | - | 1 экз. |
| Методика поверки | - | 1экз. |
приведены в эксплуатационном документе «Преобразователи многофункциональные JD194-BS.
Паспорт». Раздел «Методика (методы) измерений».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Стандарт предприятия. Преобразователи многофункциональные JD194-BS.
