| Номер в госреестре | 90959-24 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | SHI-0.66-30I |
| Изготовитель | Jiangsu Sfere Electric Co., Ltd, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 11.01.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока SHI-0.66-30I (далее по тексту - трансформаторы) предназначены для преобразования переменного тока первичной обмотки в переменный ток вторичной обмотки, для измерений с помощью стандартных измерительных приборов, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Конструкция трансформаторов представляет собой кольцевой магнитопровод с первичной и вторичной обмотками, заключенный в пластмассовый изолирующий корпус. В качестве первичной обмотки трансформаторов используется шина или кабель. Выводы вторичной обмотки подключены к клеммным зажимам, закрепленным на корпусе трансформаторов.
Для предотвращения несанкционированного доступа к вторичным обмоткам пластмассовый корпус трансформаторов тока выполнен из двух частей, крепящихся неразборным клепанным соединением с исключением возможности доступа внутрь трансформатора к вторичной обмотке.
На корпусе трансформаторы имеют табличку технических данных.
Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами на табличку технических данных на корпус трансформатора любым технологическим способом.
Нанесение знака поверки на трансформаторы не предусмотрено. Знак поверки наносится в паспорт трансформатора и (или) свидетельство о поверке в соответствии с действующим законодательством.

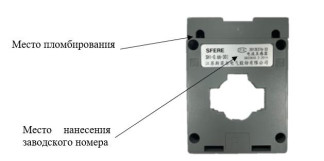

Общий вид трансформаторов, место нанесения заводского номера и место пломбирования приведены на рисунке 1.
Место пломбирования
Рисунок 1 - Общий вид трансформаторов, место нанесения заводского номера и место пломбирования
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 0,66 |
| Номинальный первичный ток 11ном, А | 200 |
| Номинальный вторичный ток Ьном, А | 5 |
| Номинальная вторичная нагрузка S2ном с коэффициентом мощности cosф2=1,0, ВА | 2,5 |
| Нижний предел вторичной нагрузки S2ном с коэффициентом мощности cosф2=1,0, ВА | 1 |
| Класс точности вторичной обмотки по ГОСТ 7746-2015 | 0,5 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Масса, кг, не более | 0,3 |
| Габаритные размеры (высотахширинахглубина), мм, не более | 85х61х35 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при комнатной температуре, % | от -30 до +60 95 |
| Средняя наработка до отказа, ч, не менее | 50000 |
| Средний срок службы, лет, не менее | 5 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки трансформаторов приведен в таблице 3.
Таблица 3 - Комплект поставки
| Наименование | Количество, шт. | Примечание |
| Трансформатор тока SHI-0.66-30I | - | |
| Руководство по эксплуатации | 1 | |
| Паспорт | - |
приведены в разделе 1 «Общие сведения» руководства по эксплуатации.
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
