Государственный реестр средств измерений

Ферритометры локальные АКА5103, 90964-24

Ферритометры локальные АКА5103 (далее - ферритометры) предназначены для измерений (неразрушающего контроля) объёмной доли (содержания) ферритной фазы (далее -СФФ) в металле сварных швов, наплавленных антикоррозионных покрытий и в основном металле заготовок, деталей и готовых изделий из коррозионно-стойких нержавеющих хромоникелевых сталей аустенитного и аустенитно-ферритного классов.
Карточка СИ
Номер в госреестре 90964-24
Наименование СИ Ферритометры локальные
Обозначение типа СИ АКА5103
Изготовитель Общество с ограниченной ответственностью "АКА-контроль" (ООО "АКА-контроль"), г. Москва
Год регистрации 2024
Срок свидетельства 11.01.2029
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Ферритометры локальные АКА5103 (далее - ферритометры) предназначены для измерений (неразрушающего контроля) объёмной доли (содержания) ферритной фазы (далее -СФФ) в металле сварных швов, наплавленных антикоррозионных покрытий и в основном металле заготовок, деталей и готовых изделий из коррозионно-стойких нержавеющих хромоникелевых сталей аустенитного и аустенитно-ферритного классов.

Описание

Принцип работы ферритометров основан на регистрации ЭДС, возникающей в измерительной обмотке магнитоиндукционного преобразователя абсолютного типа при его установке на объект контроля. Уровень ЭДС является пропорциональной нелинейной функцией от содержания ферритной фазы.

Конструктивно ферритометры включают в себя электронный блок, выполненный в корпусе из ударопрочного пластика и магнитоиндукционный преобразователь, подключаемый к электронному блоку с помощью кабеля через разъемное соединение.

Ферритометр может проводить измерения с помощью преобразователей Т2Т или Т5Т. Преобразователь Т2Т имеет меньший по размерам чувствительный элемент, что позволяет проводить с помощью него измерения СФФ в плакировочных слоях до 5 мм толщиной. Преобразователь Т5Т обеспечивает измерение СФФ в большем объеме, чем Т2Т и рекомендуется для измерения СФФ в деталях толщиной более 9 мм.

Выбор использования преобразователей Т2Т или Т5Т для измерений СФФ не влияет на метрологические характеристики ферритометров и обусловлен лишь априорной информацией об объекте контроля.

Электронный блок обеспечивает измерение ЭДС на сигнальной обмотке, линеаризацию передаточной характеристики измерительного тракта, статистическую обработку и вывод результата измерения на графический индикатор.

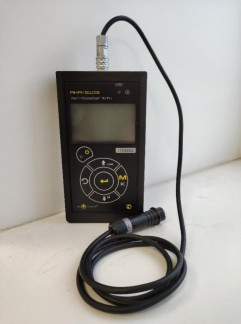

Внешний вид ферритометров, а также место нанесения заводского номера представлены на рисунке 1. Заводской номер представляет собой цифровую комбинацию по системе нумерации предприятия-изготовителя (год и месяц изготовления указывается первыми четырьмя цифрами в порядковом номере) и наносится на заднюю стенку ферритометров методом шелкографии или лазерной гравировки. Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование ферритометров предусмотрено, контрольная пломба изготовителя наносится на шляпку винта, скрепляющего корпус.

Место нанесения знака утверждения типа

Место нанесения заводского номера

Место нанесения контрольной пломбы изготовителя

Рисунок 1 - Внешний вид ферритометров

Программное обеспечение

В ферритометрах используется метрологически значимое встроенное программное обеспечение (далее - ПО).

Назначение ПО: индикация и вычисление измеряемой величины (СФФ) по сигналу с индукционного преобразователя, обработка результатов измерений. Влияние ПО учтено при нормировании метрологических ферритометров с учетом всех типов преобразователей.

ПО устанавливается на предприятии-изготовителе в процессе производства. Доступ пользователя к нему отсутствует. Контрольная сумма исполняемого кода доступна только производителю. Конструкция ферритометров исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

AKA5103

Номер версии (идентификационный номер) ПО

не ниже 4.1.0

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерения объёмной доли СФФ, %

от 0,15 до 20

Пределы допускаемой относительной погрешности измерения объёмной доли СФФ, %

« = ±[c + d(20-1)], где x - измеренное значение СФФ, %; c = 4, d = 1.

Таблица 3 - Технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность воздуха, %, не более

от +15 до +35

80

Габаритные размеры (без преобразователя), мм, не более:

- длина

- ширина

- высота

158

88

40

Масса электронного блока (без преобразователя и аккумуляторов), кг, не более

0,28

Параметры электропитания: напряжение, В

Литий-ионный аккумулятор (от 1 до 2 шт)

3,7

Внешний источник питания от USB

5

Время непрерывной работы от аккумулятора, ч, не менее

16

Знак утверждения типа

на лицевую панель корпуса ферритометров методом шелкографии или лазерной гравировки и на титульный лист паспорта (руководства по эксплуатации) типографским способом.

Комплектность

Таблица 4 - Комплектность ферритометров

Наименование

Количество

Блок электронный

1 шт.

Преобразователь Т2Т*

1 шт.

Преобразователь Т5Т*

1 шт.

Контрольный образец или имитатор

1 шт.

Кабель USB тип A-B

1 шт.

Сумка 5103.01

1 шт.

Ферритометр локальный АКА5103.

Паспорт (руководство по эксплуатации).

1 экз.

* Количество и тип преобразователей определяются требованиями заказчика (минимум 1 преобразователь).

Сведения о методах измерений

приведены в разделе 12 «ПОРЯДОК РАБОТЫ» паспорта (руководства по эксплуатации).

Нормативные документы

Технические условия ТУ26.51-005-77343549-2021 «Ферритометры локальные

АКА5103».

Зарегистрировано поверок 9
Поверителей 1
Актуальность данных 07.12.2024
