Номер в госреестре | 90966-24 |
Наименование СИ | Твердомеры универсальные |
Обозначение типа СИ | ТОР |
Изготовитель | Общество с ограниченной ответственностью "Научно-производственное предприятие "Машпроект" (ООО "НПП "Машпроект"), г. Санкт-Петербург |
Год регистрации | 2024 |
Срок свидетельства | 11.01.2029 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Твердомеры универсальные ТОР (далее - твердомеры) предназначены для измерения твердости изделий из металлов и сплавов контактно-импедансным (ультразвуковым) и динамическим методом в лабораторных, цеховых и полевых условиях по шкалам Бринелля, Роквелла «С», Виккерса и Шора (НВ, HRC, HV, HSD).
Твердомеры состоят из электронного блока и преобразователей (датчиков), подключаемых к электронному блоку. Преобразователи служат для формирования частотного сигнала, несущего информацию о твёрдости контролируемого изделия, с последующей передачей информации в электронный блок для обработки. Электронный блок осуществляет прием частотного сигнала с датчика прибора, преобразование его в единицы твердости, вывод результатов измерений на дисплей, статистическую обработку и другие функции.
Принцип действия ультразвуковых датчиков твердомера основан на методе измерения ультразвукового контактного импеданса (UCI - ultrasonic contact impedance). На конце металлического стержня, входящего в состав датчика твердомера, закреплен алмазный наконечник. Стержень колеблется на собственной резонансной частоте. При создании нагрузки рукой пользователя алмазный наконечник внедряется в материал и изменяет резонансную частоту стержня. Изменение собственной резонансной частоты стержня пропорционально глубине внедрения наконечника в материал. Поскольку глубина внедрения наконечника в материал является показателем твердости, то существует зависимость между изменением резонансной частоты стержня F и твердостью материала Н: H = f ( F ).
Принцип действия динамических датчиков основан на методе отскока (Leeb), который заключается в определении скорости отскока твердосплавного индентора (шарика) от поверхности контролируемого изделия. Основными частями датчика являются индентор и электромагнитная катушка. При отскоке индентора от испытуемого изделия в катушке наводится ЭДС, пропорциональная скорости отскока от поверхности изделия. Скорость отскока определяется твердостью изделия. Поскольку скорость отскока индентора является показателем твердости, то существует зависимость между скоростью отскока V и твердостью материала Н: H = f (V).
На торцевой стенке электронного блока расположен разъем для подключения датчика и разъем mini-USB для интерфейса с ПК и зарядки.
Твердомеры имеют различные модификации, определяемые типом электронного блока и комплектацией преобразователями (датчиками):
- ТОР-С (комбинированные) - электронный блок твердомеров с программным обеспечением для измерения как ультразвуковым, так и динамическим методами, датчики ультразвуковые (типы А, H, C, AL, K) и динамические (типы D, E, G);
- ТОР-3 (динамические) - электронный блок твердомеров с программным обеспечением для измерения только динамическим методом, датчики динамические (типы D, E, G);
- ТОР-4 (ультразвуковые) - электронный блок твердомеров с программным обеспечением для измерений контактно-импедансным (ультразвуковым) методом, датчики ультразвуковые (типы А, H, C, AL, K).
Предусмотрена возможность ввода в твердомер таблиц для автоматического перевода результатов измерений в основных шкалах твердости в единицы твердости Роквелла “А” (HRA), Роквелла “В” (HRB). Для динамических датчиков также применимы единицы твердости Либа (HLD). Переводные таблицы предоставляет пользователь твердомера или используются таблицы предприятия-изготовителя.
Предусмотрена возможность ввода в твердомер таблицы, определенной ГОСТ 2276177, для автоматического перевода результатов измерений по шкале Бринелля (HB) в единицы временного сопротивления св (Rm) для конструкционных углеродистых сталей перлитного класса.

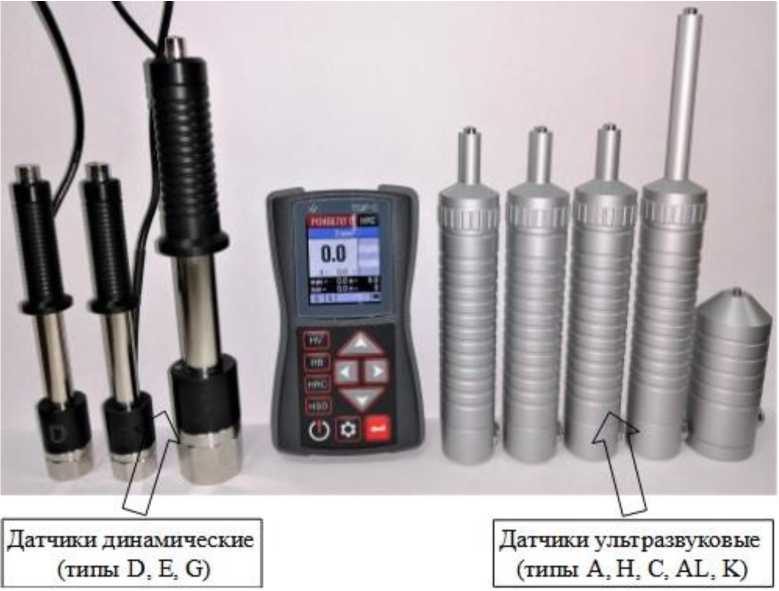

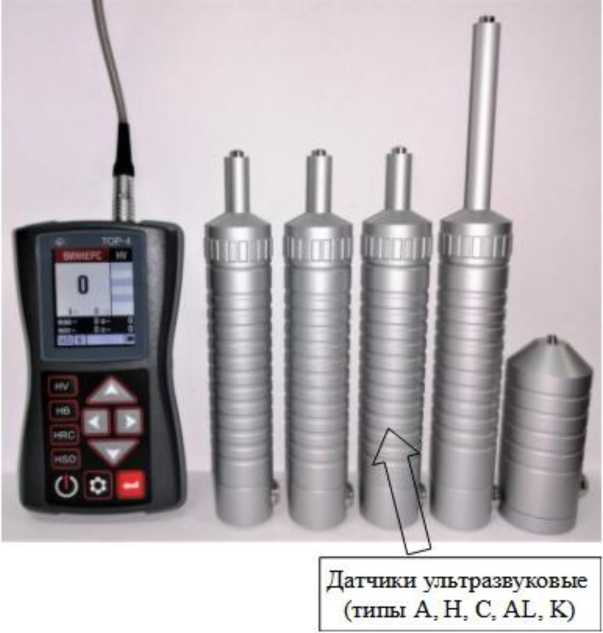

Общий вид твердомеров представлен на рисунках 1, 2 и 3.
Для защиты твердомеров от несанкционированного доступа предусмотрена пломбировка одного из крепёжных винтов корпуса одноразовой голографической наклейкой на задней части электронного блока (рисунок 4).
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающий идентификацию каждого экземпляра средств измерений наносится с помощью печати на паспортную табличку, приклеенную на задней части электронного блока (рисунок 4).
Нанесение знака поверки на твердомеры не предусмотрено.

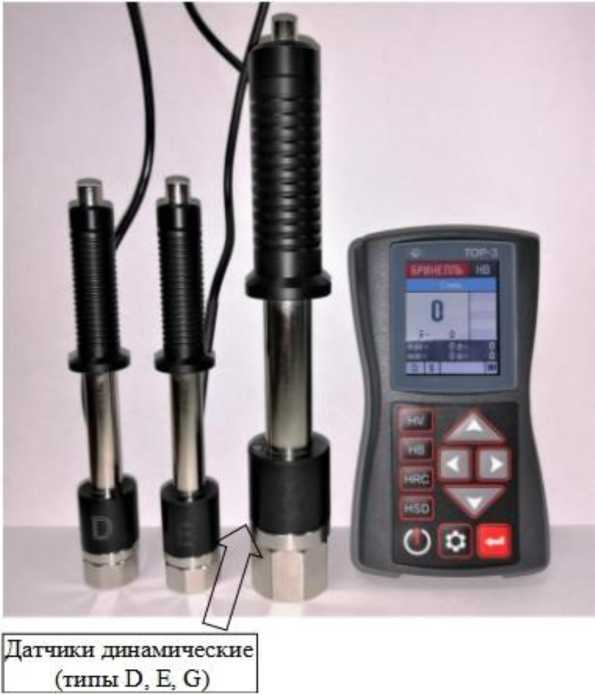

Рисунок 2 - Общий вид твердомеров универсальных ТОР-3

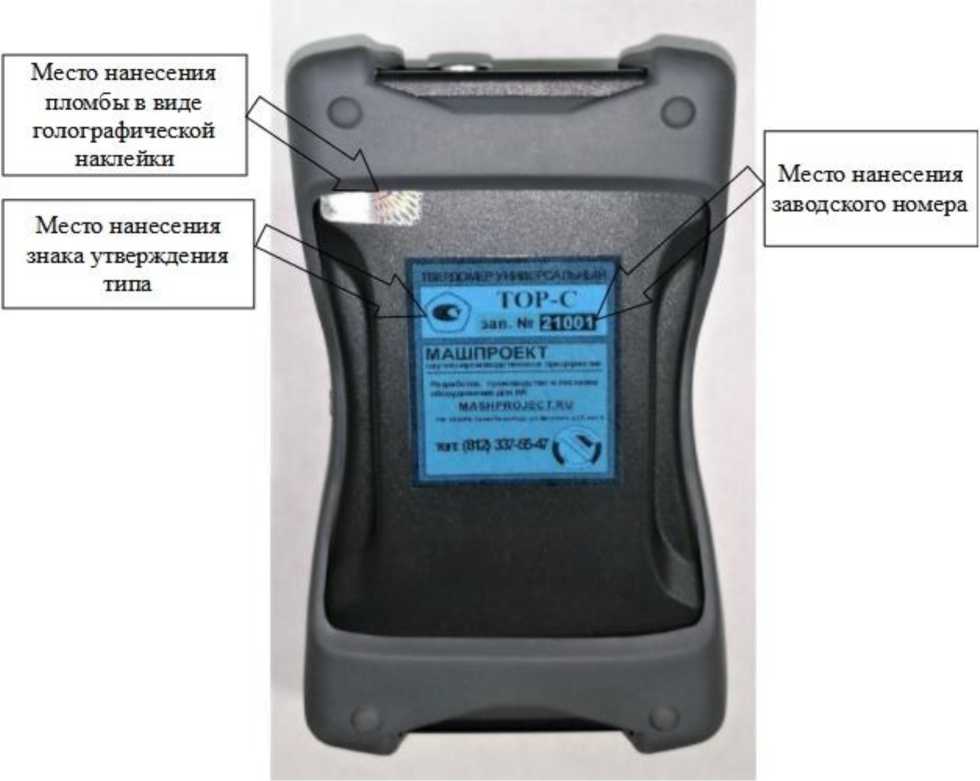

Рисунок 4 - Общий вид твердомеров универсальных с указанием мест пломбировки, нанесения знака утверждения типа и заводского номера
Программное обеспечение (ПО) предназначено для управления работой твердомера, а также для визуального отображения на дисплее электронного блока, хранения и обработки результатов измерений.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | ТКМ659 |
Номер версии (идентификационный номер) ПО | 1.01 |
Цифровой идентификатор ПО | CRC16:0148 |
Таблица 2 - Метрологические характеристики
Наименование характеристики | Значение |
Диапазон измерения твердости: | |
- по шкале Роквелла «С», HRC | от 20 до 70 |
- по шкале Бринелля, HB | от 20 до 650 |
- по шкале Виккерса, HV | от 20 до 1500 |
- по шкале Шора, HSD | от 20 до 100 |
Пределы допускаемой абсолютной погрешности | |
измерения твёрдости: | |
- по шкале Роквелла «С», HRC | ±2 |
- по шкале Бринелля, HB: | |
а) в диапазоне от 20 до 150 НВ включ. | ±10 |
б) в диапазоне свыше 150 до 300 НВ включ. | ±15 |
в) в диапазоне свыше 300 до 650 НВ включ. | ±25 |
- по шкале Виккерса, HV | |
а) в диапазоне от 20 до 500 HV включ. | ±15 |
б) в диапазоне свыше 500 до 800 HV включ. | ±20 |
в) в диапазоне свыше 800 до 1500 HV включ. | ±25 |
- по шкале Шора, HSD | ±2 |
Таблица 3 - Основные технические характеристики
Наименование характеристики | Значение |
Параметры электрического питания: - напряжение постоянного тока от аккумулятора, В, не более | 5 |
Габаритные размеры электронного блока (длина x ширина х высота), мм, не более | 125x72x42 |
Габаритные размеры датчика (длина х диаметр), мм, не более: - тип «А», «Н», «С» - тип «К» - тип «AL» - тип «D», «Е» - тип «G» | 155x26 80x32 200x26 145x30 205x37 |
Масса электронного блока, кг, не более | 0,3 |
Масса датчика, кг, не более: - тип «А», «Н», «С», «К», «AL», «D», «Е» - тип «G» | 0,2 0,3 |
Условия эксплуатации: - температура окружающего воздуха, оС - относительная влажность воздуха, %, не более | от - 15 до + 35 80 |
Средний срок службы, лет, не менее | 5 |
наносится с помощью печати на паспортную табличку, приклеенную на задней части электронного блока.
Таблица 4 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Электронный блок твердомера со встроенным аккумулятором | 1 шт. | |
Датчик | (1^8)* шт. | |
Соединительный кабель | (1^4)* шт. | |
Зарядное устройство | 1 шт. | |
USB-кабель для подключения к ПК | 1 шт. | |
Чехол и манжета для закрепления прибора на груди (руке) оператора | 1 шт. | |
Сумка для переноски и хранения | 1 шт. | |
Руководство по эксплуатации, совмещенное с паспортом | 1 экз. |
* - количество зависит от модификации твердомера и определяется при заказе.
приведены в документе «Твердомеры универсальные ТОР. Руководство по эксплуатации» раздел 2.
Государственная поверочная схема для средств измерений твердости по шкалам Роквелла и Супер-Роквелла, утвержденная приказом Росстандарта от 30 декабря 2019 г. № 3462;
Государственная поверочная схема для средств измерений твердости по шкалам Бринелля, утвержденная приказом Росстандарта от 2 августа 2022 г. № 1895;
ГОСТ 8.063-2012 «ГСИ. Государственная поверочная схема для средств измерений твердости металлов и сплавов по шкале Виккерса»;
Государственная поверочная схема для средств измерений твердости металлов по шкале Шора D и шкалам Либа, утвержденная приказом Росстандарта от 24 февраля 2021 г. № 158;
ТУ 26.51.66-011-96819331-2020 «Твердомеры универсальные ТОР. Технические условия».
