Источники питания постоянного тока IT-M3100 (далее - источники) предназначены для воспроизведений напряжения и силы постоянного тока и измерений воспроизводимых значений напряжения и силы постоянного тока.
Источники питания постоянного тока IT-M3100 (далее - источники) предназначены для воспроизведений напряжения и силы постоянного тока и измерений воспроизводимых значений напряжения и силы постоянного тока.
| Номер в госреестре | 90967-24 |
| Наименование СИ | Источники питания постоянного тока |
| Обозначение типа СИ | IT-M3100 |
| Изготовитель | ITECH ELECTRONIC CO., LTD., Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 11.01.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники питания постоянного тока IT-M3100 (далее - источники) предназначены для воспроизведений напряжения и силы постоянного тока и измерений воспроизводимых значений напряжения и силы постоянного тока.
По принципу действия источники питания относятся к программируемым импульсным источникам питания. Принцип формирования постоянного напряжения построен на работе высокочастотного преобразователя. Управление и контроль режимов работы источников питания осуществляется встроенным микроконтроллером. Установка выходных параметров осуществляется с помощью функциональных клавиш и поворотного регулятора, расположенных на лицевой панели.
Конструктивно источники выполнены в виде моноблока со съемным сетевым шнуром питания; в металлических корпусах настольного исполнения, допускающих монтаж в приборную стойку.
На передней панели расположены цифровые индикаторы текущих значений тока и напряжения, кнопки управления, кнопка включения/выключения питания и поворотный регулятор.
На задней панели источников расположены: выходные клеммы, слот для установки интерфейса дистанционного управления, клеммы для четырехпроводного подключения нагрузки, клемма заземления, системная шина для объединения источников, разъем сети питания, заводской серийный номер в виде наклейки. В зависимости от модификации источников разъемы и клеммы на задней панели могут отличаться конструкцией.
Источники выпускаются в модификациях IT-M3110, IT-M3111, IT-M3112, IT-M3112S, IT-M3113, IT-M3114, IT-M3115, IT-M3120, IT-M3120S, IT-M3121, IT-M3122, IT-M3123, IT-M3124, IT-M3125, отличающихся максимальной выходной мощностью, а также диапазонами установки выходных параметров - напряжения и силы тока и габаритными размерами.
Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.
Общий вид источников представлен на рисунке 1. Вид сзади источников с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 2. Нанесение знака поверки на источники в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) источников не предусмотрено.

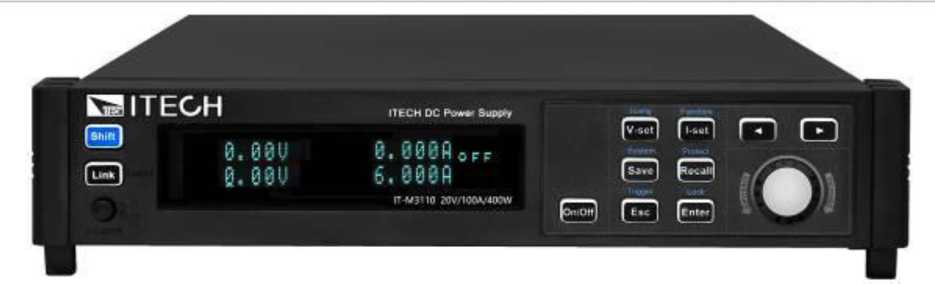

Рисунок 1 - Общий вид источников питания постоянного тока IT-M3100 на примере модификации IT-M3110

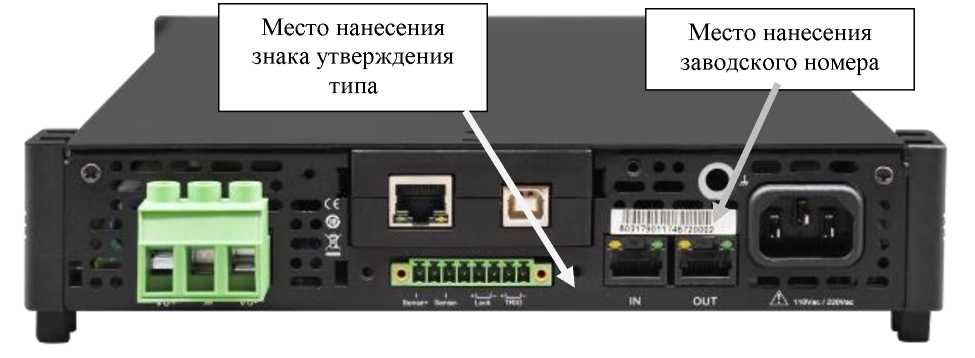

Рисунок 2 - Вид сзади источников питания постоянного тока IT-M3100 на примере модификации IT-M3110 с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Программное обеспечение (далее - ПО) источников состоит из встроенного и внешнего ПО. Встроенное ПО отвечает за работу источников, формирование и обработку цифровых данных. Внешнее ПО предназначено контроля и управления источником с помощью персонального компьютера и не является метрологически значимым.
Конструкция источников исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Встроенное ПО является метрологически значимым.
Метрологические характеристики источников нормированы с учетом влияния встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО источникам приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
IT9000 PV3100 |
|
Номер версии (идентификационный номер ПО) |
1.38 |
|
Цифровой идентификатор ПО |
- |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведений/измерений воспроизведенных значений напряжения постоянного тока, В: |
|
|
- для модификации IT-M3110 |
от 0 до 20 |
|
- для модификации IT-M3111 |
от 0 до 30 |
|
- для модификации IT-M3112 |
от 0 до 80 |
|
- для модификации IT-M3112S |
от 0 до 60 |
|
- для модификации IT-M3113 |
от 0 до 150 |
|
- для модификации IT-M3114 |
от 0 до 300 |
|
- для модификации IT-M3115 |
от 0 до 600 |
|
- для модификации IT-M3120 |
от 0 до 20 |
|
- для модификации IT-M3120S |
от 0 до 60 |
|
- для модификации IT-M3121 |
от 0 до 30 |
|
- для модификации IT-M3122 |
от 0 до 80 |
|
- для модификации IT-M3123 |
от 0 до 150 |
|
- для модификации IT-M3124 |
от 0 до 300 |
|
- для модификации IT-M3125 |
от 0 до 600 |
|
Пределы допускаемой абсолютной основной погрешности воспроизведений/измерений |
|
|
воспроизведенных значений напряжения постоянного тока, В: |
|
|
- для модификации IT-M3110 |
±(0,0003 •U + 20-10-3) |
|
- для модификации IT-M3111 |
±(0,0003 •U + 20-10-3) |
|
- для модификации IT-M3112 |
±(0,0003-U + 40-10-3) |
|
- для модификации IT-M3112S |
±(0,0003-U + 30-10-3) |
|
- для модификации IT-M3113 |
±(0,0003-U + 75-10-3) |
|
- для модификации IT-M3114 |
±(0,0003-U + 200-10-3) |
|
- для модификации IT-M3115 |
±(0,0003-U + 200-10-3) |
|
- для модификации IT-M3120 |
±(0,0003-U + 20-10-3) |
|
- для модификации IT-M3120S |
±(0,0003-U + 30-10-3) |
|
Наименование характеристики |
Значение |
|
- для модификации IT-M3121 |
±(0,0003-U + 20-10-3) |
|
- для модификации IT-M3122 |
±(0,0003-U + 40-10-3) |
|
- для модификации IT-M3123 |
±(0,0003 •и + 75-10-3) |
|
- для модификации IT-M3124 |
±(0,0003-U + 200-10-3) |
|
- для модификации IT-M3125 |
±(0,0003-U + 200-10-3) |
|
Пределы допускаемой абсолютной дополнительной погрешности воспроизведений/измерений воспроизведенных значений напряжения постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур, В: - для модификации IT-M3110 |
±(0,0001 •и-(|ТоКр. — Т0|) + 20 • 10-3) |
|
- для модификации IT-M3111 |
±(0,0001 •и-(|ТоКр. — Т0|) + 20 • 10-3) |
|
- для модификации IT-M3112 |
±(0,0001 •и^(|Токр. - Т0|) + 20 • 10-3) |
|
- для модификации IT-M3112S |
±(0,0001 -U- (|Токр. - Т01) + 20-10-3) |
|
- для модификации IT-M3113 |
±(0,0001-и-аТоч,. - Т0|) + 20 • 10-3) |
|
- для модификации IT-M3114 |
±(0,0001 -U- (|Токр. - Т01) + 100-10-3) |
|
- для модификации IT-M3115 |
±(0,0001 -U- (|Токр. - Т01) + 100-10-3) |
|
- для модификации IT-M3120 |
±(0,0001 -и-(|Токр. - Т0|) + 20 • 10-3) |
|
- для модификации IT-M3120S |
±(0,0001 -и-(|Токр. - Т0|) + 20 • 10-3) |
|
- для модификации IT-M3121 |
±(0,0001 -U- (|Токр. - Т01) + 20 • 10-3) |
|
- для модификации IT-M3122 |
±(0,0001 -U- (|Токр. - Т01) + 20 • 10-3) |
|
- для модификации IT-M3123 |
±(0,0001 -U- (|Токр. - Т01) + 20 • 10-3) |
|
- для модификации IT-M3124 |
±(0,0001 -и-(|Токр - Т0|) + 100-10-3) |
|
- для модификации IT-M3125 |
±(0,0001 -U- (|Токр. - Т01) + 100-10-3) |
|
Диапазон воспроизведений/измерений воспроизведенных значений силы постоянного тока, А: - для модификации IT-M3110 |
от 0 до 100 |
|
- для модификации IT-M3111 |
от 0 до 70 |
|
- для модификации IT-M3112 |
от 0 до 22 |
|
- для модификации IT-M3112S |
от 0 до 20 |
|
Наименование характеристики |
Значение |
|
- для модификации IT-M3113 |
от 0 до 12 |
|
- для модификации IT-M3114 |
от 0 до 6 |
|
- для модификации IT-M3115 |
от 0 до 3 |
|
- для модификации IT-M3120 |
от 0 до 100 |
|
- для модификации IT-M3120S |
от 0 до 35 |
|
- для модификации IT-M3121 |
от 0 до 70 |
|
- для модификации IT-M3122 |
от 0 до 22 |
|
- для модификации IT-M3123 |
от 0 до 12 |
|
- для модификации IT-M3124 |
от 0 до 6 |
|
- для модификации IT-M3125 |
от 0 до 3 |
|
Пределы допускаемой абсолютной основной погрешности воспроизведений/измерений |
|
|
воспроизведенных значений силы постоянного тока, А: |
|
|
- для модификации IT-M3110 |
±(0,001 •I + 100-10-3) |
|
- для модификации IT-M3111 |
±(0,001 •I + 70-10-3) |
|
- для модификации IT-M3112 |
±(0,001-I + 30-10-3) |
|
- для модификации IT-M3112S |
±(0,001-I + 30-10-3) |
|
- для модификации IT-M3113 |
±(0,001-I + 20-10-3) |
|
- для модификации IT-M3114 |
±(0,001-I + 20-10-3) |
|
- для модификации IT-M3115 |
±(0,001-I + 10-10-3) |
|
- для модификации IT-M3120 |
±(0,001-I + 100-10-3) |
|
- для модификации IT-M3120S |
±(0,001-I + 30-10-3) |
|
- для модификации IT-M3121 |
±(0,001-I + 70-10-3) |
|
- для модификации IT-M3122 |
±(0,001-I + 30-10-3) |
|
- для модификации IT-M3123 |
±(0,001-I + 20-10-3) |
|
- для модификации IT-M3124 |
±(0,001-I + 20-10-3) |
|
- для модификации IT-M3125 |
±(0,001-I+ 10-10-3) |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной дополнительной погрешности воспроизведений /измерений воспроизведенных значений силы постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур, А: - для модификации IT-M3110 - для модификации IT-M3111 - для модификации IT-M3112 - для модификации IT-M3112S - для модификации IT-M3113 - для модификации IT-M3114 - для модификации IT-M3115 - для модификации IT-M3120 - для модификации IT-M3120S - для модификации IT-M3121 - для модификации IT-M3122 - для модификации IT-M3123 - для модификации IT-M3124 - для модификации IT-M3125 |
±(0,0002-1-(|Токр. - То|) + 30-10-3) ±(0,0002-1-(|Токр. - Т0|) + 3040-3) ±(0,0002-1-(|Токр. - Т0|) + 3040-3) ±(0,0002-1-(|Токр. - Т0|) + 3040-3) ±(0,0002-1-(|Токр. - Т0|) + 3040-3) ±(0,0002-1-(|Токр. - Т0|) + 1040-3) ±(0,0002-1-(|Токр. - Т0|) + 1040-3) ±(0,0002-1-(|Токр. - Т0|) + 30-10-3) ±(0,0002-1-(|Токр. - Т0|) + 3040-3) ±(0,0002-1-(|Токр. - Т0|) + 3040-3) ±(0,0002-1-(|Токр- Т0|) + 3040-3) ±(0,0002-1-(|Токр- Т0|) + 3040-3) ±(0,0002-1-(|Токр- Т0|) + 1040-3) ±(0,0002-Т-(|То,ф- Т0|) + 1040-3) |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, %, не более |
от +18 до +28 80 |
|
U - воспроизводимое/измеренное источником значение напряжения постоянного тока, В; I - воспроизводимое/измеренное источником значение силы постоянного тока, А; Токр. - значение температуры окружающей среды, °С; То - значение верхней или нижней температуры нормальных условий измерений, °С. |
|
Таблица 3 - Метрологические характеристики в режиме стабилизации напряжения
|
Модификация источников |
Нестабильность выходного напряжения постоянного тока, В |
Уровень пульсаций выходного напряжения постоянного тока (размах сигнала), В, не более |
|
|
при изменении напряжения питания на ±10 % от номинального |
при изменении тока нагрузки от Iмакс до 0,1" Iмакс |
||
|
IT-M3110 |
±(0,0001 U+0,020) |
±(0,0001- U+0,030) |
0,08 |
|
IT-M3111 |
±(0,0001- U+0,020) |
±(0,0001- U+0,030) |
0,08 |
|
IT-M3112 |
±(0,0001- U+0,040) |
±(0,0001- U+0,040) |
0,10 |
|
IT-M3112S |
±(0,0001- U+0,030) |
±(0,0001- U+0,030) |
0,08 |
|
IT-M3113 |
±(0,0001- U+0,040) |
±(0,0001-U+0,100) |
0,20 |
|
IT-M3114 |
±(0,0001-U+0,150) |
±(0,0001-U+0,100) |
0,30 |
|
IT-M3115 |
±(0,0001-U+0,150) |
±(0,0001-U+0,150) |
0,60 |
|
IT-M3120 |
±(0,0001- U+0,020) |
±(0,0001- U+0,030) |
0,08 |
|
IT-M3120S |
±(0,0001- U+0,030) |
±(0,0001- U+0,030) |
0,08 |
|
IT-M3121 |
±(0,0001- U+0,020) |
±(0,0001- U+0,030) |
0,08 |
|
IT-M3122 |
±(0,0001- U+0,040) |
±(0,0001- U+0,040) |
0,10 |
|
IT-M3123 |
±(0,0001- U+0,040) |
±(0,0001-U+0,100) |
0,20 |
|
IT-M3124 |
±(0,0001-U+0,150) |
±(0,0001-U+0,100) |
0,30 |
|
IT-M3125 |
±(0,0001-U+0,150) |
±(0,0001-U+0,150) |
0,60 |
Примечания:
U - воспроизводимое значение напряжения постоянного тока, В;
Iмакс - максимальное значения силы постоянного тока на нагрузке, А.
Таблица 4 - Метрологические характеристики в режиме стабилизации силы тока
|
Модификация источников |
Нестабильность выходного сигнала силы постоянного тока, А |
Уровень пульсаций выходной силы постоянного тока (среднеквадратическое значение), А, не более |
|
|
при изменении напряжения питания на ±10 % от номинального |
при изменении напряжения на нагрузке от Uмакс до 0,1" Uмакс |
||
|
IT-M3110 |
±(0,001-1+0,100) |
±(0,001 •1+0,100) |
0,10 |
|
IT-M3111 |
±(0,001-1+0,100) |
±(0,001 •1+0,100) |
0,07 |
|
IT-M3112 |
±(0,001 • I+0,020) |
±(0,001 • I+0,020) |
0,04 |
|
IT-M3112S |
±(0,001 • I+0,020) |
±(0,001 • I+0,020) |
0,035 |
|
IT-M3113 |
±(0,001 • I+0,020) |
±(0,001 • I+0,020) |
0,02 |
|
IT-M3114 |
±(0,001 • I+0,020) |
±(0,001 • I+0,020) |
0,05 |
|
IT-M3115 |
±(0,001 • I+0,020) |
±(0,001 • I+0,020) |
0,03 |
|
IT-M3120 |
±(0,001 • I+0,100) |
±(0,001 • I+0,100) |
0,10 |
|
IT-M3120S |
±(0,001 • I+0,020) |
±(0,001 • I+0,020) |
0,035 |
|
IT-M3121 |
±(0,001 • I+0,100) |
±(0,001 • I+0,100) |
0,07 |
|
IT-M3122 |
±(0,001 • I+0,020) |
±(0,001 • I+0,020) |
0,04 |
|
IT-M3123 |
±(0,001 • I+0,020) |
±(0,001 • I+0,020) |
0,02 |
|
IT-M3124 |
±(0,001 • I+0,020) |
±(0,001 • I+0,020) |
0,05 |
|
IT-M3125 |
±(0,001 • I+0,020) |
±(0,001 • I+0,020) |
0,03 |
Примечания:
I - воспроизводимое значение силы постоянного тока, А
Uмакс — максимальное значения напряжения постоянного тока на нагрузке, В.
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальное значение выходной электрической мощности при |
|
|
напряжении питания переменного тока 220±22 В (при напряжении |
|
|
питания переменного тока 110±11 В), Вт: |
|
|
- для модификации IT-M3110 |
400 (400) |
|
- для модификации IT-M3111 |
400 (400) |
|
- для модификации IT-M3112 |
400 (400) |
|
- для модификации IT-M3112S |
200 (200) |
|
- для модификации IT-M3113 |
400 (400) |
|
- для модификации IT-M3114 |
400 (400) |
|
- для модификации IT-M3115 |
400 (400) |
|
- для модификации IT-M3120 |
850 (600) |
|
- для модификации IT-M3120S |
800 (600) |
|
- для модификации IT-M3121 |
850 (600) |
|
- для модификации IT-M3122 |
850 (600) |
|
- для модификации IT-M3123 |
850 (600) |
|
- для модификации IT-M3124 |
850 (600) |
|
- для модификации IT-M3125 |
850 (600) |
|
Параметры электрического питания: |
|
|
- напряжение переменного тока, В |
220±22; 110±11 |
|
- частота переменного тока, Гц |
от 47 до 63 |
|
Потребляемая мощность, ВА, не более: |
|
|
- для модификации IT-M3110 |
600 |
|
- для модификации IT-M3111 |
600 |
|
- для модификации IT-M3112 |
600 |
|
- для модификации IT-M3112S |
500 |
|
- для модификации IT-M3113 |
600 |
|
- для модификации IT-M3114 |
600 |
|
- для модификации IT-M3115 |
600 |
|
- для модификации IT-M3120 |
1000 |
|
- для модификации IT-M3120S |
1000 |
|
- для модификации IT-M3121 |
1100 |
|
- для модификации IT-M3122 |
1100 |
|
- для модификации IT-M3123 |
1100 |
|
- для модификации IT-M3124 |
1100 |
|
- для модификации IT-M3125 |
1100 |
|
Габаритные размеры (высотахдлинахширина), мм, не более: |
|
|
- источник с установленными ножками |
58,0х505,0х234,0 |
|
- источник со снятыми ножками для установки в шкаф |
45,5x505,0x234,0 |
|
Масса, кг, не более |
5,0 |
|
Рабочие условия измерений: |
|
|
- температура окружающей среды, °С |
от 0 до +40 |
|
- относительная влажность, %, не более |
80 |
|
Средняя наработка на отказ, ч |
60 000 |
|
Средний срок службы, лет |
10 |
наносится на титульные листы паспорта и руководства по эксплуатации типографским способом и на маркировочную наклейку на корпусе прибора любым технологическим способом.
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Источник питания постоянного тока IT-M3100 |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Шнур питания |
- |
1 шт. |
|
Соединительные кабели приборов |
- |
1 шт. |
приведены в разделе 1 «Краткое описание» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
«Источники питания постоянного тока IT-M3100. Стандарт предприятия», ITECH ELECTRONIC CO., LTD., Китай, Китай.
| Зарегистрировано поверок | 15 |
| Поверителей | 3 |
| Актуальность данных | 17.11.2024 |
