| Номер в госреестре | 90970-24 |
| Наименование СИ | Установки пикнометрические |
| Обозначение типа СИ | УИПП |
| Изготовитель | Общество с ограниченной ответственностью "Инвестстрой" (ООО "Инвестстрой"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 11.01.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки пикнометрические УИПП (далее - установки) предназначены для измерения плотности жидкости, предпочтительно плотности нефти и нефтепродуктов при условиях транспортирования ее по технологическим трубопроводам, а также в качестве рабочего эталона в соответствии с Государственной поверочной схемой для средств измерений плотности, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 01.11.2019 г. № 2603, для проведения поверки и калибровки поточных преобразователей плотности жидкости в условиях эксплуатации и при лабораторных исследованиях.
Принцип измерения плотности установками основан на пикнометрическом методе измерений плотности жидкости с помощью пикнометров металлических напорных. Сущность метода состоит в определении масс известных объёмов жидкости, отобранных из трубопровода в два соединенных последовательно пикнометра при температуре и давлении в трубопроводе. Плотность жидкости находят как среднее значение из частных от деления разности масс заполненных и пустых пикнометров на соответствующие значения объёмов пикнометров при условиях отбора проб жидкости. Массы пустых и заполненных пикнометров определяют на весах неавтоматического действия (или компаратором массы) методом замещения набором эталонных гирь класса точности Е2 в соответствии с ГОСТ OIML R 111-1-2009. Давление, температуру исследуемой жидкости определяют в момент отбора пробы жидкости в пикнометры при помощи манометра с пределом допускаемой основной приведённой погрешности не более ± 0,25 %, термометров цифровых в комплекте с термопреобразвателем сопротивления во взрывозащищённом исполнении с пределом допускаемой основной абсолютной погрешности не более ± 0,2 °С, входящих в комплект установки.
Конструктивно установка состоит из следующих основных частей: технологический бокс установки, термобокс для рабочих пикнометров, бокс для транспортировки резервных пикнометров, бокс для транспортировки весов, бокс для принадлежностей и ЗИП. В технологическом боксе установки размещены ротаметр, технологические трубопроводы и краны управления потоком продукта, измеритель давления. В термобоксе для рабочих пикнометров находятся рабочие пикнометры и термодатчики измерения температуры корпуса пикнометров. В дополнительных, транспортных боксах расположены электронные весы, набор гирь, гибкие рукава высокого давления с быстросъёмными соединениями и вспомогательное оборудование, входящее в состав пикнометрической установки. При выполнении измерений плотности гибкие рукава высокого давления установки подключаются к трубопроводу с транспортируемой жидкостью.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в цифровом формате наносится на пластину из нержавеющей стали методом лазерной гравировки. Пластина крепится на технологический бокс установки
(рисунок 1).
Общий вид установок показан на рисунках 2.
Пломбирование пикнометров не предусмотрено.
ООО «ИНВЕСТСТРОЙ» УСТАНОВКА ПИКНОМЕТРИЧЕСКАЯ «УИПП»
Рисунок 1 - Макет пластины на технологическом боксе
Место нанесения заводского номера

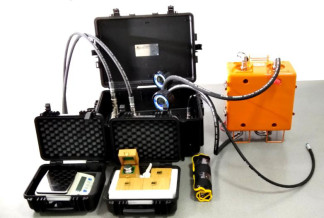

Рисунок 2 - Общий вид установки пикнометрической УИПП
Таблица 1 - Метрологические характеристики установок
| Характеристики | Значение |
| Диапазон измерений плотности жидкости, кг/м3 | от 650 до 1500 |
| Доверительные границы погрешности измерений плотности при доверительной вероятности 0,95, кг/м3 | ±0,1 |
Таблица 2 - Основные технические характеристики установок
| Характеристики | Значение |
| Номинальная вместимость пикнометра, см3 | 1000 ±100 |
| Условия эксплуатации: Рабочее давления жидкости, МПа, не более | 6,3 |
| Диапазон температуры жидкости, °С | от 0,0 до 70,0 |
| Маркировка взрывозащищенности: - манометра цифрового | 0Ех ia IIB T6 Ga X |
| - термометра цифрового | 0Ех ia IIB T6 Ga X |
| Габаритные размеры технологического бокса, мм, не более - длина | 690 |
| - ширина | 500 |
| - высота | 320 |
| Масса комплекта установки, кг, не более | 100 |
| Срок службы, лет | 10 |
| Наработка до отказа, ч, не менее | 10000 |
наносится на титульный лист руководства по эксплуатации и техническому обслуживанию типографским способом и на пластину из нержавеющей стали на технологическом боксе установки методом лазерной гравировки.
Таблица 3 - Комплектность установки
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Установка пикнометрическая, в составе: | УИПП | 1 шт. |
| - пикнометры напорные, регистрационный № 81510-21 | - | 2 шт. |
| - термометры цифровые малогабаритные в комплекте с термопреобразователями сопротивления, диапазон измерений включающим диапазон от 0 °С до 100 °С, погрешность не более ± 0,2 °С, разрешение 0,1 °С | - | 2 комплекта |
Продолжение таблицы 3
| 1 | 2 | 3 |
| - весы неавтоматического действия специального класса точности (I) или весы высокого (II) класса точности по ГОСТ OIML R 76-11-2011, НПВ не менее 6000 г, дискретность не более 0,01 г | - | 1 шт. |
| - гири класса точности Е2 по ГОСТ OIML R 111-1-2009, регистрационный № 52768-13 с номинальными массами: - 1 кг - 2 кг | - | 1 комплект: 2 шт. 2 шт. |
| - манометры электронные для точных измерений, диапазон измерений от 0 до 10,0 МПа, погрешность не более ± 0,25 % | - | 2 шт. |
| - индикатор расхода (ротаметр) | - | 1 шт. |
| - термобокс для пикнометров, бокс технологический с комплектом технологических трубопроводов с запорной арматурой, рукава гибкие высокого давления с быстроразъемными соединениями, кабель сетевой, держатель чашки весов, перчатки специальные для гирь, ключи для кранов пикнометров, ключи для технологических разъёмов установки, запасные части и принадлежности | - | 1 комплект |
| Руководство по эксплуатации и техническому обслуживанию | ИВСТ.421562.001РЭ | 1 экз. |
| Паспорт | - | 1 экз. |
| Формуляр | - | 1 экз. |
приведены в разделе «Эксплуатация установки» в руководстве по эксплуатации и техническому
обслуживанию «Установка пикнометрическая УИПП»
Государственная поверочная схема для средств измерений плотности, утвержденная приказом Росстандарта от 1 ноября 2019 г. № 2603;
ТУ 4521-438130-001-2022 «Установка пикнометрическая УИПП. Технические условия».
