| Номер в госреестре | 90972-24 |
| Наименование СИ | Устройства для измерений углов установки колес автомобилей |
| Обозначение типа СИ | John Bean |
| Изготовитель | Snap-on Equipment S.r.l. a Unico Socio, Италия |
| Год регистрации | 2024 |
| Срок свидетельства | 11.01.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства для измерений углов установки колес автомобилей John Bean (далее -устройства) предназначены для измерений углов развала колес, углов индивидуального схождения колес.
Принцип действия устройств заключается в обработке измерительной информации, получаемой путем импульсного освещения излучателями специальных светоотражающих мишеней, размещаемых на колесах автомобиля и считывания видеокамерами отраженных от мишеней Управление процессом измерений, обработка и выдача результатов измерений проводится с помощью встроенного стандартного персонального компьютера, размещенного в приборной стойке с процессорным блоком.
Устройства конструктивно состоят из передвижной приборной стойки с процессорным блоком, стойки с видеокамерами и светоотражающих мишеней. Мишени имеют крепления для установки на передних и задних колесах диагностируемого автомобиля.
К средствам измерений данного типа относятся устройства для измерений углов установки колес автомобилей John Bean модификаций V2260 LIFT RAL7040, V2280 LIFT TT, V2280 LIFT RAL7040, V2380 LIFT, V2380, V2380 KIT, V2380 KIT LIFT, V2380 LIFT TT, V2380 LIFT RAL7040, V3300 AC400, V3300 AC400 TT, V3300 AC100, V3300 AC100 TT, V3300 AC400 KIT, V3300 AC100 KIT, V2300 LIFT AC100 - KIT, V2300 LIFT AC400 - KIT, V2300 TT AC100, V2300 TT LIFT AC100, VISUALINER 3D2 MB GEN II, ALIGNER VAS 701 001 EU NO ADR.
Пломбирование крепежных винтов корпуса устройств не предусмотрено, ограничение несанкционированного доступа к узлам устройств обеспечено конструкцией корпуса.
Заводской номер устройств в буквенно-цифровом формате указывается на маркировочной наклейке, расположенной на задней стенке приборной стойки.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид устройств для измерений углов установки колес автомобилей John Bean с указанием места нанесения заводского номера представлен на рисунках 1-2.
а)
б)
Место нанесения заводского номера
в) г)

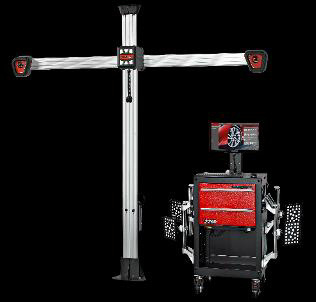

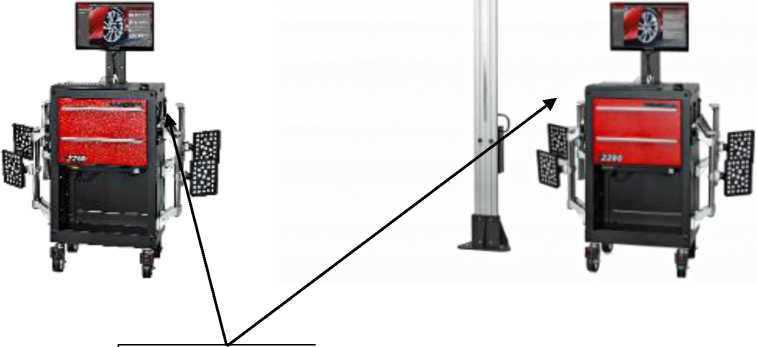

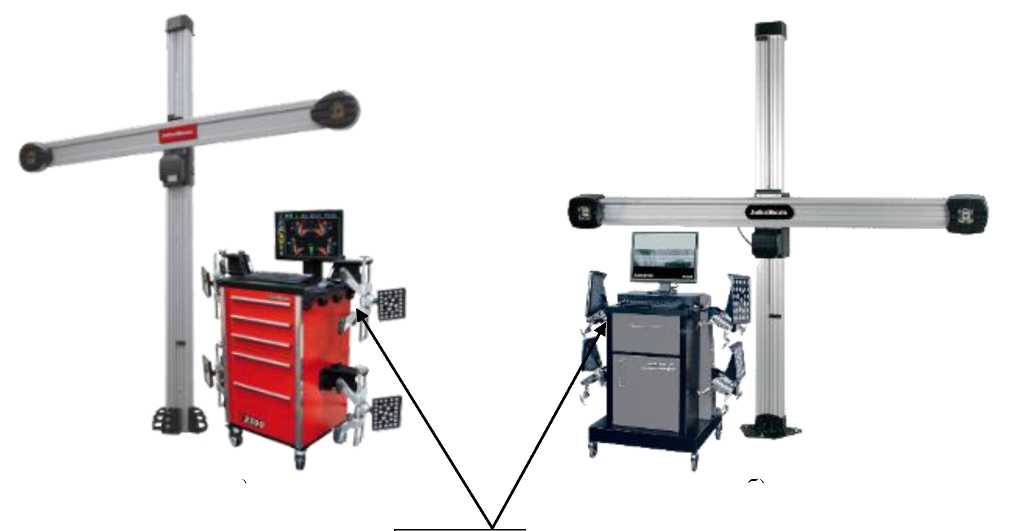

Рисунок 1 - Общий вид устройств для измерений углов установки колес автомобилей John Bean модификации V2260 LIFT RAL7040 (а), модификаций V2280 LIFT TT, V2280 LIFT RAL7040 (б), модификаций V2380 LIFT, V2380, V2380 KIT, V2380 KIT LIFT, V2380 LIFT TT, V2380 LIFT RAL7040 (в), модификаций V3300 AC400, V3300 AC400 TT, V3300 AC100, V3300 AC100 TT, V3300 AC400 KIT, V3300 AC100 KIT (г)
б)
а)
Место нанесения
заводского номера
а)

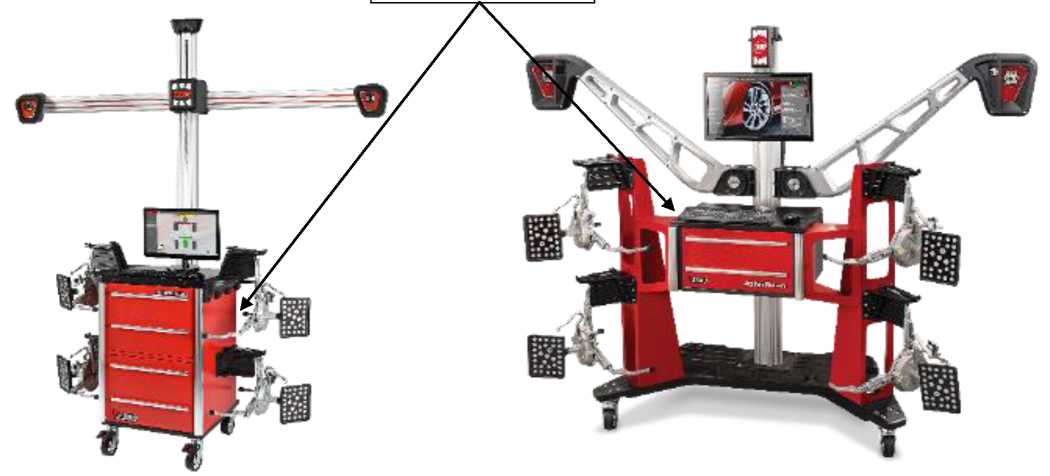

Рисунок 2 - Общий вид устройств для измерений углов установки колес автомобилей John Bean модификаций V2300 LIFT AC100 - KIT, V2300 LIFT AC400 - KIT, V2300 TT AC100, V2300 TT LIFT AC100 (а), модификации VISUALINER 3D2 MB GEN II (б) и модификации ALIGNER VAS 701 001 EU NO ADR (в)
Устройства имеют встроенное метрологически значимое программное обеспечение (далее - ПО), которое устанавливается в энергонезависимую память устройств при их производстве.
Уровень защиты ПО соответствует уровню «высокий» в соответствии с Р 50.2.0772014. Конструкция устройств исключает возможность несанкционированного влияния на ПО и измерительную информацию путём применения паролей различного уровня доступа.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ВПО |
| Номер версии (идентификационный номер ПО) | не ниже 4.4.1 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений, градус1) - углов развала колес - углов индивидуальных схождения колес | ±5 ±3 |
| Пределы допускаемой абсолютной погрешности измерений, минута - углов развала колес - углов индивидуальных схождения колес | ±5 ±5 |
| 1) Здесь и далее по тексту: градус, минута - единицы измерений плоского угла. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| Модификация | V2260 LIFT RAL7040, V2280 LIFT TT, V2280 LIFT RAL7040 | V2380 LIFT, V2380, V2380 KIT, V2380 KIT LIFT, V2380 LIFT TT, V2380 LIFT RAL7040 | V2300 LIFT AC100 - KIT, V2300 LIFT AC400 - KIT, V2300 TT AC100, V2300 TT LIFT AC100 |
| Габаритные размеры (Длина*ШиринахВысота), мм, не более - стационарная стойка с видеокамерами - шкаф с процессорным блоком - светоотражающие мишени | 2800x295x2750 720x570x1120 175x230x240 | 2800x295x2750 1190x570x1020 175x230x240 | 2050x2860x300 1190x540x1160 175x230x240 |
| Масса, кг, не более | 235 | 227 | 306 |
| Условия эксплуатации: - температура окружающего воздуха, °С | от +15 до +35 | ||
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220+22-зз 50±1 | ||
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| Модификация | V3300 AC400, V3300 AC400 TT, V3300 AC100, V3300 AC100 TT, V3300 AC400 KIT, V3300 AC100 KIT | ALIGNER VAS 701 001 EU NO ADR | VISUALINER 3D2 MB GEN II |
| Габаритные размеры (Длина*Ширина* ^Высота), мм, не более - стационарная стойка с видеокамерами - стационарные стойки с видеокамерами - шкаф с процессорным блоком - светоотражающие мишени | 2775x915x2670 -2032x915x1715 175x230x240 | - 2700x190x270 1190x540x1160 175x230x240 | 1690x225x137 760x750x1150 175x230x240 |
| Масса, кг, не более | 127 | 315 | 306 |
| Условия эксплуатации: - температура окружающего воздуха, °С | от +15 до +35 | ||
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220+22-зз 50±1 | ||
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство для измерений углов установки колес автомобилей | John Bean | 1 шт. |
| Комплект зажимных и установочных приспособлений и принадлежностей | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе «Процесс регулировки» «Устройства для измерений углов установки колес John Bean. Руководство по эксплуатации».
«Стандарт предприятия. Устройства для измерений углов установки колес автомобилей
John Bean».
