| Номер в госреестре | 90973-24 |
| Наименование СИ | Система опроса контрольно-измерительной аппаратуры автоматизированная (АСО КИА) Усть-Среднеканской ГЭС |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Акционерное общество "Всероссийский научно-исследовательский институт гидротехники имени Б.Е. Веденеева" (АО "ВНИИГ им. Б.Е. Веденеева"), г. Санкт-Петербург |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система опроса контрольно-измерительной аппаратуры автоматизированная (АСО КИА) Усть-Среднеканской ГЭС (далее - АСО КИА) предназначена для измерений технологических параметров (гидростатического давления, порогового давления, давления в напорных пьезометрах, давления грунта, температуры, линейного перемещения, относительной линейной деформации, раскрытия шва), полученных от первичных измерительных преобразователей, устанавливаемых на гидротехнических сооружениях, а также сбора, хранения и передачи данных, используемых для контроля состояния и безопасности гидротехнических сооружений электростанции.
Принцип действия АСО КИА основан на преобразовании аналоговых сигналов силы постоянного тока и частоты в цифровой код аналого-цифровыми преобразователями и дальнейшим преобразованием цифрового кода в единицы физических величин, их последующей регистрацией, архивированием и визуализацией на автоматизированном рабочем месте оператора (АРМ). Принцип работы АСО КИА заключается в непосредственном контроле входных параметров, полученных от первичных измерительных преобразователей (ПИП) их хранении и дальнейшей передаче полученных результатов в информационно-диагностическую систему (ИДС) станции для сравнения с критериями оценки технического состояния и безопасности гидротехнических сооружений.
АСО КИА, конструктивно, представляет собой систему распределённого сбора данных, состоящую, из верхнего и нижнего уровня, связанных между собой посредством кабельных (проводных) и цифровых линий связи на основе стандартных интерфейсов связи.
Нижний уровень, предназначен для подключения ПИП и состоит из комплектных шкафов, расположенных на территории станции в зависимости от местоположения измерительных точек. Комплектные шкафы включают в себя электрокоммутационное, распределительное, а также измерительное оборудование, выполненное на базе модулей аналогового ввода.
Верхний уровень, предназначен для сбора и хранения измеренных данных и передачи данных в ИДС и представляет собой информационно-вычислительный комплекс (ИВК), содержащий центральный блок автоматизированного опроса АСО КИА с соответствующим компьютерным и программным обеспечением, включающий в себя каналообразующую аппаратуру, сервер сбора данных, сервер баз данных, программное обеспечение, представлен техническими средствами сбора и обработки информации, выполнен на базе IBM PC совместимых компьютеров под управлением операционных систем WINDOWS, объединённые локальной вычислительной сетью на базе протоколов семейства IP и ModBUS RTU.
Конструкция АСО КИА не предусматривает возможность пломбировки. Защита от несанкционированного доступа к компонентам АСО КИА обеспечивается наличием специальных ключей для шкафов, содержащих оборудование. Маркировочная табличка, выполненная в виде наклейки с наименованием, знаком утверждения типа и заводским номером, расположена в верхней части комплектных шкафов с лицевой стороны; также заводской номер в виде цифрового обозначения, состоящий из арабских цифр, наносится на титульный лист эксплуатационной документации АСО КИА типографским способом. Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид составных частей АСО КИА представлен на рисунке 1.
Обозначение места нанесения заводского номера, знака утверждения типа и защиты от несанкционированного доступа представлены на рисунке 2

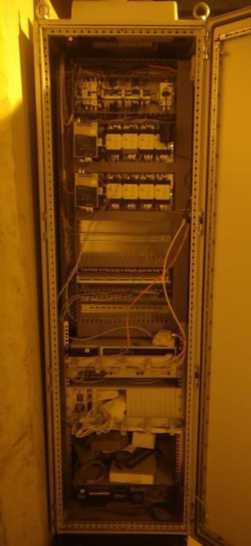

а) комплектные шкафы с измерительным оборудованием

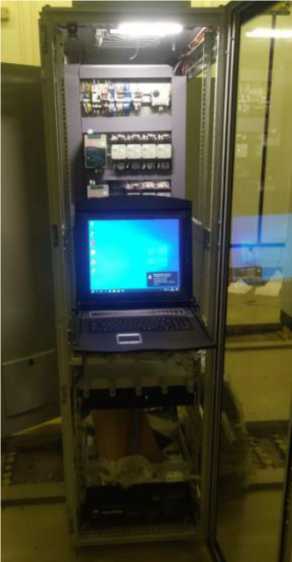

б) информационно-вычислительный комплекс
Рисунок 1 - Общий вид АСО КИА
а) комплектные шкафы с измерительным оборудованием
б) информационно-вычислительный комплекс

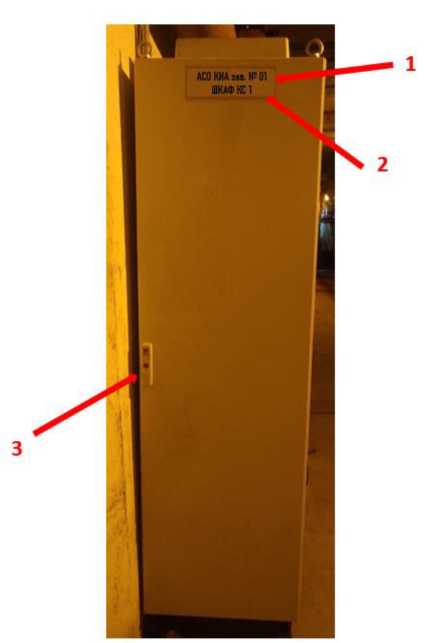

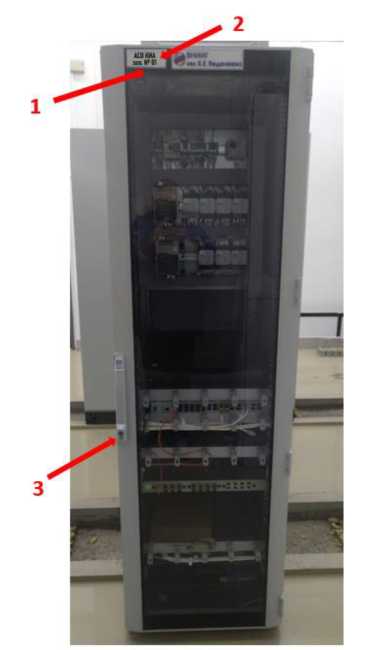

Рисунок 2 - Место нанесения заводского номера (1), место нанесения знака утверждения типа (2) и защита от несанкционированного доступа (3)
В АСО КИА используется программное обеспечение (ПО) - «Конфигуратор М110» и «MeasuringConverter». Программное обеспечение как измерительных модулей аналогового ввода, так и периодомеров-частотомеров многоканальных состоит из встроенной в корпус и автономной части ПО, реализованной в виде файлов операционной системы. Для функционирования измерительных модулей и периодомеров-частотомеров необходимо наличие встроенной части ПО, которая и является метрологически значимой.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню - «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MeasuringConverter |
| Номер версии (идентификационный номер) ПО | не ниже 7.03 |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | - |
| Идентификационное наименование ПО | MV110-8A_2_07_factory.hex |
| Номер версии (идентификационный номер) ПО | не ниже 2.07 |
| Цифровой идентификатор ПО | 2E34572AE2FB58AB953EE1B 60CA8B75B |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | MD5 |
Метрологические и основные технические характеристики АСО КИА, приведены в таблицах 2 и 3.
| Таблица 2 -М | етрологические характеристики АСО КИА | ||
| № измерительного канала (ИК) | Наименование | Диапазон преобразования, единица величины | Пределы допускаемой относительной (приведенной) погрешности преобразования входного сигнала в единицы физичес-кой величины % |
| 1 | 2 | 3 | 4 |
| 1 - 8 17 - 21 | Бетонная плотина. ВИП-1. Давление в напорном пьезометре | от 0 до 0,3 МПа | ±0,11) |
| 9 - 12 | Бетонная плотина. ВИП-1. Линейное перемещение | от 0 до 3 мм | ±0,11) |
| 13 - 16 | Бетонная плотина. ВИП-1. Температура | от -20 до +60 °С | ±0,11) |
| 22 - 23 | Бетонная плотина. ВИП-2. Линейное перемещение | от 0 до 3 мм | ±0,11) |
| 24 - 26 | Бетонная плотина. ВИП-2. Температура | от -20 до +60 °С | ±0,11) |
| 27 - 37 41 - 43 50 - 59, 65 | Бетонная плотина. ВИП-5. Относительная линейная деформация | от 2000 до 500 млн-1 | ±0,11) |
| 1 | 2 | 3 | 4 |
| 38 - 40 47 - 49 60 - 62 67 - 70 | Бетонная плотина. ВИП-5. Температура | от -20 до +60 °С | ±0,11) |
| 44 - 46 71 | Бетонная плотина. ВИП-5. Давление в напорном пьезометре | от 0 до 3 МПа | ±0,11) |
| 66 | Бетонная плотина. ВИП-5. Пороговое давление | от 0 до 3 МПа | ±0,11) |
| 77 - 78 83 90 98 100 106 110 113 119 - 120 128 | Бетонная плотина. ВИП-6. Температура | от -20 до +60 °С | ±0,11) |
| 85 | Бетонная плотина. ВИП-6. Линейное перемещение | от 0 до 3 мм | ±0,11) |
| 72 - 76 79 - 82 84, 86 - 89 91 - 97, 99, 101 - 105, 107 - 109, 111 - 112 114 - 117 121 - 127 129 - 132 | Бетонная плотина. ВИП-6. Относительная линейная деформация | от 2000 до 500 млн-1 | ±0,11) |
| 118 | Бетонная плотина. ВИП-6. Линейное перемещение | от 0 до 10 мм | ±0,11) |
| 133 135 137 141 150 152 | Бетонная плотина. ВИП-7. Температура | от -20 до +60 °С | ±0,11) |
| 1 | 2 | 3 | 4 |
| 134 136 138 - 140 142 - 145 147 - 149 151 153 - 160 | Бетонная плотина. ВИП-7. Относительная линейная деформация | от 2000 до 500 млн-1 | ±0,11) |
| 161 - 163 166 169 - 170 | Бетонная плотина. ВИП-9. Линейное перемещение | от 0 до 10 мм | ±0,11) |
| 164 | Бетонная плотина. ВИП-9. Температура | от -20 до +60 °С | ±0,11) |
| 165 | Бетонная плотина. ВИП-9. Давление в напорном пьезометре | от 0 до 0,1 МПа | ±0,11) |
| 167 - 168 | Бетонная плотина. ВИП-9. Относительная линейная деформация | от 2000 до 500 млн-1 | ±0,11) |
| 171 176 - 178 181 184 192 197 199 - 201 208 | Бетонная плотина. ВИП-10. Температура | от -20 до +60 °С | ±0,11) |
| 172 - 173 183 185 - 189 191 193 - 196 198 202 - 207 209 | Бетонная плотина. ВИП-10. Относительная линейная деформация | от 2000 до 500 млн-1 | ±0,11) |
| 174 - 175 179 - 180 182 190 | Бетонная плотина. ВИП-10. Пороговое давление | от 0 до 1 МПа | ±0,11) |
| 210 - 216 | Бетонная плотина. ВИП-11. Температура | от -20 до +60 °С | ±0,11) |
| 217 - 219 222 - 225 227 229 - 234 236 - 242 | Бетонная плотина. ВИП-12. Относительная линейная деформация | от 2000 до 500 млн-1 | ±0,11) |
| 1 | 2 | 3 | 4 |
| 220 - 221 226 228 235 243 - 244 246 - 252 | Бетонная плотина. ВИП-12. Температура | от -20 до +60 °С | ±0,11) |
| 245 | Бетонная плотина. ВИП-12. Пороговое давление | от 0 до 3 МПа | ±0,11) |
| 253 256 - 259 261 263 - 268 270 - 275 279 - 280 282 - 284 286 - 288 290 - 292 294 - 296 299 - 300 302 304 - 308 310 - 311 | Бетонная плотина. ВИП-13. Относительная линейная деформация | от 2000 до 500 млн-1 | ±0,11) |
| 254 - 255 260 262 269 276 - 278 285 289 293 297 301 303 309 | Бетонная плотина. ВИП-13. Температура | от -20 до +60 °С | ±0,11) |
| 281 298 | Бетонная плотина. ВИП-13. Пороговое давление | от 0 до 3 МПа | ±0,11) |
| 312 314 316 - 318 320 322 - 323 325 - 332 334 - 335 | Бетонная плотина. ВИП-14. Относительная линейная деформация | от 2000 до 500 млн-1 | ±0,11) |
| 1 | 2 | 3 | 4 |
| 315 319 321 333 336 | Бетонная плотина. ВИП-14. Температура | от -20 до +60 °С | ±0,11) |
| 337 - 340 | Бетонная плотина. ВИП-15. Давление в напорном пьезометре | от 0 до 1 МПа | ±0,11) |
| 341 - 348 | Бетонная плотина. ВИП-15. Температура | от -20 до +60 °С | ±0,11) |
| 349 - 352 | Бетонная плотина. ВИП-19. Линейное перемещение | от 0 до 3 мм | ±0,11) |
| 353 - 356 | Бетонная плотина. ВИП-19. Температура | от -20 до +60 °С | ±0,11) |
| 357 - 364 | Бетонная плотина. ВИП-19. Давление в напорном пьезометре | от 0 до 0,3 МПа | ±0,11) |
| 365 - 368 | Бетонная плотина. ВИП-20. Температура | от -20 до +60 °С | ±0,11) |
| 369 - 372 | Бетонная плотина. ВИП-20. Линейное перемещение | от 0 до 3 мм | ±0,11) |
| 373 - 380 | Бетонная плотина. ВИП-20. Давление в напорном пьезометре | от 0 до 0,3 МПа | ±0,11) |
| 381 | Бетонная плотина. ВИП-21. Температура | от -20 до +60 °С | ±0,11) |
| 382 391 - 394 407 - 410 | Бетонная плотина. ВИП-21. Линейное перемещение | от 0 до 3 мм | ±0,11) |
| 383 - 390 399 - 406 | Бетонная плотина. ВИП-21. Давление в напорном пьезометре | от 0 до 0,3 МПа | ±0,11) |
| 395 397 - 398 411 - 414 | Бетонная плотина. ВИП-21. Температура | от -20 до +60 °С | ±0,11) |
| 415 - 419 421 - 422 | Бетонная плотина. ВИП-22. Давление в напорном пьезометре | от 0 до 0,3 МПа | ±0,11) |
| 423 - 426 | Бетонная плотина. ВИП-22. Линейное перемещение | от 0 до 3 мм | ±0,11) |
| 427 429 - 431 | Бетонная плотина. ВИП-22. Температура | от -20 до +60 °С | ±0,11) |
| 433 - 436 | Бетонная плотина. ВИП-23. Температура | от -20 до +60 °С | ±0,11) |
| 437 - 442 448 - 449 | Бетонная плотина. ВИП-23. Давление в напорном пьезометре | от 0 до 0,3 МПа | ±0,11) |
| 1 | 2 | 3 | 4 |
| 443 - 447 | Бетонная плотина. ВИП-23. Линейное перемещение | от 0 до 3 мм | ±0,11) |
| 450 - 456 | Бетонная плотина. ВИП-25. Температура | от -20 до +60 °С | ±0,11) |
| 457 - 464 | Бетонная плотина. ВИП-26. Давление в напорном пьезометре | от 0 до 0,3 МПа | ±0,11) |
| 465 - 468 481 - 484 490 | Бетонная плотина. ВИП-26. Линейное перемещение | от 0 до 3 мм | ±0,11) |
| 469 - 472 485 - 489 | Бетонная плотина. ВИП-26. Температура | от -20 до +60 °С | ±0,11) |
| 491 - 496 498 500 - 505 507 509 - 514 516 518 - 523 525 527 - 532 534 536 - 541 543 545 - 550 552 554 - 559 561 563 - 568 570 572 - 577 579 581 - 586 588 590 - 595 597 | Бетонная плотина. ВИП-27. Относительная линейная деформация | от 2000 до 500 млн-1 | ±0,11) |
| 1 | 2 | 3 | 4 |
| 497 499 506 508 515 517 524 526 533 535 542 544 551 553 560 562 569 571 578 580 587 589 596 598 | Бетонная плотина. ВИП-27. Температура | от -20 до +60 °С | ±0,11) |
| 599 - 604 606 608 - 613 615 617 - 622 624 626 - 631 633 635 - 640 642 644 - 649 651 653 - 658 660 662 - 667 669 - 674 676 678 | Бетонная плотина. ВИП-28. Относительная линейная деформация | от 2000 до 500 млн-1 | ±0,11) |
| 1 | 2 | 3 | 4 |
| 605 607 614 616 623 625 632 634 641 643 650 652 659 661 668 675 677 679 | Бетонная плотина. ВИП-28. Температура | от -20 до +60 °С | ±0,11) |
| 680 - 685 687 689 - 694 696 698 - 703 705 707 - 712 714 716 - 721 723 725 - 730 732 734 - 739 741 743 - 748 750 | Бетонная плотина. ВИП-29. Относительная линейная деформация | от 2000 до 500 млн-1 | ±0,11) |
| 1 | 2 | 3 | 4 |
| 686 688 695 697 704 706 713 715 722 724 731 733 740 742 749 751 | Бетонная плотина. ВИП-29. Температура | от -20 до +60 °С | ±0,11) |
| 752 - 765 770 - 773 775 - 778 780 783 - 788 790 793 795 797 - 808 810 - 817 819 - 821 824 - 825 827 - 829 831 - 832 | Бетонная плотина. ВИП-30. Относительная линейная деформация | от 2000 до 500 млн-1 | ±0,11) |
| 766 - 769 774 779 781 - 782 789 792 794 796 809 818 822 - 823 826 830 | Бетонная плотина. ВИП-30. Температура | от -20 до +60 °С | ±0,11) |
| 833 - 846 | Бетонная плотина. ВИП-33. Температура | от -20 до +60 °С | ±0,11) |
| 1 | 2 | 3 | 4 |
| 847 - 867 | Бетонная плотина. ВИП-34. Температура | от -20 до +60 °С | ±0,11) |
| 868 - 888 | Бетонная плотина. ВИП-35. Температура | от -20 до +60 °С | ±0,11) |
| 889 - 909 | Бетонная плотина. ВИП-36. Температура | от -20 до +60 °С | ±0,11) |
| 910 - 923 | Бетонная плотина. ВИП-37. Температура | от -20 до +60 °С | ±0,11) |
| 924 - 1040 | Бетонная плотина. Напорные пьезометры. Давление в напорном пьезометре | от 0 до 1 МПа (от 0 до 10 бар) | ±0,352) |
| 1041 | Бетонная плотина. Щелемеры. Щ-ПК-2+57. Раскрытие шва X | от 0 до 25 мм | ±0,352) |
| 1042 | Бетонная плотина. Щелемеры. Щ-ПК-2+57. Раскрытие шва Y | от 0 до 25 мм | ±0,352) |
| 1043 | Бетонная плотина. Щелемеры. Щ-ПК-2+57. Раскрытие шва Z | от 0 до 25 мм | ±0,352) |
| 1044 | Бетонная плотина. Щелемеры. Щ-ПК-1+64. Раскрытие шва X | от 0 до 25 мм | ±0,352) |
| 1045 | Бетонная плотина. Щелемеры. Щ-ПК-1+64. Раскрытие шва Y | от 0 до 25 мм | ±0,352) |
| 1046 | Бетонная плотина. Щелемеры. Щ-ПК-1+64. Раскрытие шва Z | от 0 до 25 мм | ±0,352) |
| 1047 | Бетонная плотина. Щелемеры. Щ-ПК-1+47. Раскрытие шва X | от 0 до 25 мм | ±0,352) |
| 1048 | Бетонная плотина. Щелемеры. Щ-ПК-1+47. Раскрытие шва Y | от 0 до 25 мм | ±0,352) |
| 1049 | Бетонная плотина. Щелемеры. Щ-ПК-1+47. Раскрытие шва Z | от 0 до 25 мм | ±0,352) |
| 1050 | Бетонная плотина. Щелемеры. Щ-ПК-1+25. Раскрытие шва X | от 0 до 25 мм | ±0,352) |
| 1051 | Бетонная плотина. Щелемеры. Щ-ПК-1+25. Раскрытие шва Y | от 0 до 25 мм | ±0,352) |
| 1052 | Бетонная плотина. Щелемеры. Щ-ПК-1+25. Раскрытие шва Z | от 0 до 25 мм | ±0,352) |
| 1053 | Бетонная плотина. Щелемеры. Щ-Г3-Г2. Раскрытие шва X | от 0 до 25 мм | ±0,352) |
| 1054 | Бетонная плотина. Щелемеры. Щ-Г3-Г2. Раскрытие шва Y | от 0 до 25 мм | ±0,352) |
| 1055 | Бетонная плотина. Щелемеры. Щ-Г3-Г2. Раскрытие шва Z | от 0 до 25 мм | ±0,352) |
| 1056 | Бетонная плотина. Щелемеры. Щ-Г2-Г1. Раскрытие шва X | от 0 до 25 мм | ±0,352) |
| 1 | 2 | 3 | 4 |
| 1057 | Бетонная плотина. Щелемеры. Щ-Г2-Г1. Раскрытие шва Y | от 0 до 25 мм | ±0,352) |
| 1058 | Бетонная плотина. Щелемеры. Щ-Г2-Г1. Раскрытие шва Z | от 0 до 25 мм | ±0,352) |
| 1059 | Бетонная плотина. Щелемеры. Щ-С2-С1-Н. Раскрытие шва X | от 0 до 25 мм | ±0,352) |
| 1060 | Бетонная плотина. Щелемеры. Щ-С2-С1-Н. Раскрытие шва Y | от 0 до 25 мм | ±0,352) |
| 1061 | Бетонная плотина. Щелемеры. Щ-С2-С1-Н. Раскрытие шва Z | от 0 до 25 мм | ±0,352) |
| 1062 | Бетонная плотина. Щелемеры. Щ-С2-С3-Н. Раскрытие шва X | от 0 до 25 мм | ±0,352) |
| 1063 | Бетонная плотина. Щелемеры. Щ-С2-С3-Н. Раскрытие шва Y | от 0 до 25 мм | ±0,352) |
| 1064 | Бетонная плотина. Щелемеры. Щ-С2-С3-Н. Раскрытие шва Z | от 0 до 25 мм | ±0,352) |
| 1065 | Бетонная плотина. Щелемеры. Щ-С3-С4-Н. Раскрытие шва X | от 0 до 25 мм | ±0,352) |
| 1066 | Бетонная плотина. Щелемеры. Щ-С3-С4-Н. Раскрытие шва Y | от 0 до 25 мм | ±0,352) |
| 1067 | Бетонная плотина. Щелемеры. Щ-С3-С4-Н. Раскрытие шва Z | от 0 до 25 мм | ±0,352) |
| 1068 | Бетонная плотина. Щелемеры. Щ-С4-Г1-Н. Раскрытие шва X | от 0 до 25 мм | ±0,352) |
| 1069 | Бетонная плотина. Щелемеры. Щ-С4-Г1-Н. Раскрытие шва Y | от 0 до 25 мм | ±0,352) |
| 1070 | Бетонная плотина. Щелемеры. Щ-С4-Г1-Н. Раскрытие шва Z | от 0 до 25 мм | ±0,352) |
| 1071 | Бетонная плотина. Щелемеры. Щ-С1-В10-В. Раскрытие шва X | от 0 до 25 мм | ±0,352) |
| 1072 | Бетонная плотина. Щелемеры. Щ-С1-В10-В. Раскрытие шва Y | от 0 до 25 мм | ±0,352) |
| 1073 | Бетонная плотина. Щелемеры. Щ-С1-В10-В. Раскрытие шва Z | от 0 до 25 мм | ±0,352) |
| 1074 | Бетонная плотина. Щелемеры. Щ-С2-С1-В. Раскрытие шва X | от 0 до 25 мм | ±0,352) |
| 1075 | Бетонная плотина. Щелемеры. Щ-С2-С1-В. Раскрытие шва Y | от 0 до 25 мм | ±0,352) |
| 1076 | Бетонная плотина. Щелемеры. Щ-С2-С1-В. Раскрытие шва Z | от 0 до 25 мм | ±0,352) |
| 1077 | Бетонная плотина. Щелемеры. Щ-С3-С2-В. Раскрытие шва X | от 0 до 25 мм | ±0,352) |
| 1 | 2 | 3 | 4 |
| 1078 | Бетонная плотина. Щелемеры. Щ-С3-С2-В. Раскрытие шва Y | от 0 до 25 мм | ±0,352) |
| 1079 | Бетонная плотина. Щелемеры. Щ-С3-С2-В. Раскрытие шва Z | от 0 до 25 мм | ±0,352) |
| 1080 | Бетонная плотина. Щелемеры. Щ-С3-С4-В. Раскрытие шва X | от 0 до 25 мм | ±0,352) |
| 1081 | Бетонная плотина. Щелемеры. Щ-С3-С4-В. Раскрытие шва Y | от 0 до 25 мм | ±0,352) |
| 1082 | Бетонная плотина. Щелемеры. Щ-С3-С4-В. Раскрытие шва Z | от 0 до 25 мм | ±0,352) |
| 1083 | Бетонная плотина. Щелемеры. Щ-С4-Г1-В. Раскрытие шва X | от 0 до 25 мм | ±0,352) |
| 1084 | Бетонная плотина. Щелемеры. Щ-С4-Г1-В. Раскрытие шва Y | от 0 до 25 мм | ±0,352) |
| 1085 | Бетонная плотина. Щелемеры. Щ-С4-Г1-В. Раскрытие шва Z | от 0 до 25 мм | ±0,352) |
| 1086 | Бетонная плотина. Щелемеры. Щ-Ш1-В1-Н. Раскрытие шва X | от 0 до 25 мм | ±0,352) |
| 1087 | Бетонная плотина. Щелемеры. Щ-Ш1-В1-Н. Раскрытие шва Y | от 0 до 25 мм | ±0,352) |
| 1088 | Бетонная плотина. Щелемеры. Щ-Ш1-В1-Н. Раскрытие шва Z | от 0 до 25 мм | ±0,352) |
| 1089 | Бетонная плотина. Щелемеры. Щ-В1-В2-Н. Раскрытие шва X | от 0 до 25 мм | ±0,352) |
| 1090 | Бетонная плотина. Щелемеры. Щ-В1-В2-Н. Раскрытие шва Y | от 0 до 25 мм | ±0,352) |
| 1091 | Бетонная плотина. Щелемеры. Щ-В1-В2-Н. Раскрытие шва Z | от 0 до 25 мм | ±0,352) |
| 1092 | Бетонная плотина. Щелемеры. Щ-В2-В3-Н. Раскрытие шва X | от 0 до 25 мм | ±0,352) |
| 1093 | Бетонная плотина. Щелемеры. Щ-В2-В3-Н. Раскрытие шва Y | от 0 до 25 мм | ±0,352) |
| 1094 | Бетонная плотина. Щелемеры. Щ-В2-В3-Н. Раскрытие шва Z | от 0 до 25 мм | ±0,352) |
| 1095 | Бетонная плотина. Щелемеры. Щ-В3-В4-Н. Раскрытие шва X | от 0 до 25 мм | ±0,352) |
| 1096 | Бетонная плотина. Щелемеры. Щ-В3-В4-Н. Раскрытие шва Y | от 0 до 25 мм | ±0,352) |
| 1097 | Бетонная плотина. Щелемеры. Щ-В3-В4-Н. Раскрытие шва Z | от 0 до 25 мм | ±0,352) |
| 1098 | Бетонная плотина. Щелемеры. Щ-В4-В5-Н. Раскрытие шва X | от 0 до 25 мм | ±0,352) |
| 1 | 2 | 3 | 4 |
| 1099 | Бетонная плотина. Щелемеры. Щ-В4-В5-Н. Раскрытие шва Y | от 0 до 25 мм | ±0,352) |
| 1100 | Бетонная плотина. Щелемеры. Щ-В4-В5-Н. Раскрытие шва Z | от 0 до 25 мм | ±0,352) |
| 1101 | Бетонная плотина. Щелемеры. Щ-В5-В6-Н. Раскрытие шва X | от 0 до 25 мм | ±0,352) |
| 1102 | Бетонная плотина. Щелемеры. Щ-В5-В6-Н. Раскрытие шва Y | от 0 до 25 мм | ±0,352) |
| 1103 | Бетонная плотина. Щелемеры. Щ-В5-В6-Н. Раскрытие шва Z | от 0 до 25 мм | ±0,352) |
| 1104 | Бетонная плотина. Щелемеры. Щ-В6-В7-Н. Раскрытие шва X | от 0 до 25 мм | ±0,352) |
| 1105 | Бетонная плотина. Щелемеры. Щ-В6-В7-Н. Раскрытие шва Y | от 0 до 25 мм | ±0,352) |
| 1106 | Бетонная плотина. Щелемеры. Щ-В6-В7-Н. Раскрытие шва Z | от 0 до 25 мм | ±0,352) |
| 1107 | Бетонная плотина. Щелемеры. Щ-В7-В8-Н. Раскрытие шва X | от 0 до 25 мм | ±0,352) |
| 1108 | Бетонная плотина. Щелемеры. Щ-В7-В8-Н. Раскрытие шва Y | от 0 до 25 мм | ±0,352) |
| 1109 | Бетонная плотина. Щелемеры. Щ-В7-В8-Н. Раскрытие шва Z | от 0 до 25 мм | ±0,352) |
| 1110 | Бетонная плотина. Щелемеры. Щ-В8-В9-Н. Раскрытие шва X | от 0 до 25 мм | ±0,352) |
| 1111 | Бетонная плотина. Щелемеры. Щ-В8-В9-Н. Раскрытие шва Y | от 0 до 25 мм | ±0,352) |
| 1112 | Бетонная плотина. Щелемеры. Щ-В8-В9-Н. Раскрытие шва Z | от 0 до 25 мм | ±0,352) |
| 1113 | Бетонная плотина. Щелемеры. Щ-В9-В10-Н. Раскрытие шва X | от 0 до 25 мм | ±0,352) |
| 1114 | Бетонная плотина. Щелемеры. Щ-В9-В10-Н. Раскрытие шва Y | от 0 до 25 мм | ±0,352) |
| 1115 | Бетонная плотина. Щелемеры. Щ-В9-В10-Н. Раскрытие шва Z | от 0 до 25 мм | ±0,352) |
| 1116 | Бетонная плотина. Щелемеры. Щ-В10-С1-Н. Раскрытие шва X | от 0 до 25 мм | ±0,352) |
| 1117 | Бетонная плотина. Щелемеры. Щ-В10-С1-Н. Раскрытие шва Y | от 0 до 25 мм | ±0,352) |
| 1118 | Бетонная плотина. Щелемеры. Щ-В10-С1-Н. Раскрытие шва Z | от 0 до 25 мм | ±0,352) |
| 1119 | Бетонная плотина. Щелемеры. Щ-Ш1-В1-В. Раскрытие шва X | от 0 до 25 мм | ±0,352) |
| 1 | 2 | 3 | 4 |
| 1120 | Бетонная плотина. Щелемеры. Щ-Ш1-В1-В. Раскрытие шва Y | от 0 до 25 мм | ±0,352) |
| 1121 | Бетонная плотина. Щелемеры. Щ-Ш1-В1-В. Раскрытие шва Z | от 0 до 25 мм | ±0,352) |
| 1122 | Бетонная плотина. Щелемеры. Щ-В1-В2-В. Раскрытие шва X | от 0 до 25 мм | ±0,352) |
| 1123 | Бетонная плотина. Щелемеры. Щ-В1-В2-В. Раскрытие шва Y | от 0 до 25 мм | ±0,352) |
| 1124 | Бетонная плотина. Щелемеры. Щ-В1-В2-В. Раскрытие шва Z | от 0 до 25 мм | ±0,352) |
| 1125 | Бетонная плотина. Щелемеры. Щ-В2-В3-В. Раскрытие шва X | от 0 до 25 мм | ±0,352) |
| 1126 | Бетонная плотина. Щелемеры. Щ-В2-В3-В. Раскрытие шва Y | от 0 до 25 мм | ±0,352) |
| 1127 | Бетонная плотина. Щелемеры. Щ-В2-В3-В. Раскрытие шва Z | от 0 до 25 мм | ±0,352) |
| 1128 | Бетонная плотина. Щелемеры. Щ-В3-В4-В. Раскрытие шва X | от 0 до 25 мм | ±0,352) |
| 1129 | Бетонная плотина. Щелемеры. Щ-В3-В4-В. Раскрытие шва Y | от 0 до 25 мм | ±0,352) |
| 1130 | Бетонная плотина. Щелемеры. Щ-В3-В4-В. Раскрытие шва Z | от 0 до 25 мм | ±0,352) |
| 1131 | Бетонная плотина. Щелемеры. Щ-В4-В5-В. Раскрытие шва X | от 0 до 25 мм | ±0,352) |
| 1132 | Бетонная плотина. Щелемеры. Щ-В4-В5-В. Раскрытие шва Y | от 0 до 25 мм | ±0,352) |
| 1133 | Бетонная плотина. Щелемеры. Щ-В4-В5-В. Раскрытие шва Z | от 0 до 25 мм | ±0,352) |
| 1134 | Бетонная плотина. Щелемеры. Щ-В5-В6-В. Раскрытие шва X | от 0 до 25 мм | ±0,352) |
| 1135 | Бетонная плотина. Щелемеры. Щ-В5-В6-В. Раскрытие шва Y | от 0 до 25 мм | ±0,352) |
| 1136 | Бетонная плотина. Щелемеры. Щ-В5-В6-В. Раскрытие шва Z | от 0 до 25 мм | ±0,352) |
| 1137 | Бетонная плотина. Щелемеры. Щ-В6-В7-В. Раскрытие шва X | от 0 до 25 мм | ±0,352) |
| 1138 | Бетонная плотина. Щелемеры. Щ-В6-В7-В. Раскрытие шва Y | от 0 до 25 мм | ±0,352) |
| 1139 | Бетонная плотина. Щелемеры. Щ-В6-В7-В. Раскрытие шва Z | от 0 до 25 мм | ±0,352) |
| 1140 | Бетонная плотина. Щелемеры. Щ-В7-В8-В. Раскрытие шва X | от 0 до 25 мм | ±0,352) |
| 1 | 2 | 3 | 4 |
| 1141 | Бетонная плотина. Щелемеры. Щ-В7-В8-В. Раскрытие шва Y | от 0 до 25 мм | ±0,352) |
| 1142 | Бетонная плотина. Щелемеры. Щ-В7-В8-В. Раскрытие шва Z | от 0 до 25 мм | ±0,352) |
| 1143 | Бетонная плотина. Щелемеры. Щ-В8-В9-В. Раскрытие шва X | от 0 до 25 мм | ±0,352) |
| 1144 | Бетонная плотина. Щелемеры. Щ-В8-В9-В. Раскрытие шва Y | от 0 до 25 мм | ±0,352) |
| 1145 | Бетонная плотина. Щелемеры. Щ-В8-В9-В. Раскрытие шва Z | от 0 до 25 мм | ±0,352) |
| 1146 | Бетонная плотина. Щелемеры. Щ-В9-В10-В. Раскрытие шва X | от 0 до 25 мм | ±0,352) |
| 1147 | Бетонная плотина. Щелемеры. Щ-В9-В10-В. Раскрытие шва Y | от 0 до 25 мм | ±0,352) |
| 1148 | Бетонная плотина. Щелемеры. Щ-В9-В10-В. Раскрытие шва Z | от 0 до 25 мм | ±0,352) |
| 1149 | Бетонная плотина. Щелемеры. Щ-Ш1-НС1. Раскрытие шва X | от 0 до 25 мм | ±0,352) |
| 1150 | Бетонная плотина. Щелемеры. Щ-Ш1-НС1. Раскрытие шва Y | от 0 до 25 мм | ±0,352) |
| 1151 | Бетонная плотина. Щелемеры. Щ-Ш1-НС1. Раскрытие шва Z | от 0 до 25 мм | ±0,352) |
| 1152 | Бетонная плотина. Щелемеры. Щ-НС1-НС2. Раскрытие шва X | от 0 до 25 мм | ±0,352) |
| 1153 | Бетонная плотина. Щелемеры. Щ-НС1-НС2. Раскрытие шва Y | от 0 до 25 мм | ±0,352) |
| 1154 | Бетонная плотина. Щелемеры. Щ-НС1-НС2. Раскрытие шва Z | от 0 до 25 мм | ±0,352) |
| 1155 | Бетонная плотина. Щелемеры. Щ-НС2-НС3. Раскрытие шва X | от 0 до 25 мм | ±0,352) |
| 1156 | Бетонная плотина. Щелемеры. Щ-НС2-НС3. Раскрытие шва Y | от 0 до 25 мм | ±0,352) |
| 1157 | Бетонная плотина. Щелемеры. Щ-НС2-НС3. Раскрытие шва Z | от 0 до 25 мм | ±0,352) |
| 1158 | Бетонная плотина. Щелемеры. Щ-НС3-НС4. Раскрытие шва X | от 0 до 25 мм | ±0,352) |
| 1159 | Бетонная плотина. Щелемеры. Щ-НС3-НС4. Раскрытие шва Y | от 0 до 25 мм | ±0,352) |
| 1160 | Бетонная плотина. Щелемеры. Щ-НС3-НС4. Раскрытие шва Z | от 0 до 25 мм | ±0,352) |
| 1161 | Бетонная плотина. Щелемеры. Щ-ВСт1-ВСт2. Раскрытие шва X | от 0 до 25 мм | ±0,352) |
| 1 | 2 | 3 | 4 |
| 1162 | Бетонная плотина. Щелемеры. Щ-ВСт1-ВСт2. Раскрытие шва Y | от 0 до 25 мм | ±0,352) |
| 1163 | Бетонная плотина. Щелемеры. Щ-ВСт1-ВСт2. Раскрытие шва Z | от 0 до 25 мм | ±0,352) |
| 1164 | Бетонная плотина. Щелемеры. Щ-ВСт2-ВСт3. Раскрытие шва X | от 0 до 25 мм | ±0,352) |
| 1165 | Бетонная плотина. Щелемеры. Щ-ВСт2-ВСт3. Раскрытие шва Y | от 0 до 25 мм | ±0,352) |
| 1166 | Бетонная плотина. Щелемеры. Щ-ВСт2-ВСт3. Раскрытие шва Z | от 0 до 25 мм | ±0,352) |
| 1167 | Бетонная плотина. Щелемеры. Щ-ВСт3-ВСт4. Раскрытие шва X | от 0 до 25 мм | ±0,352) |
| 1168 | Бетонная плотина. Щелемеры. Щ-ВСт3-ВСт4. Раскрытие шва Y | от 0 до 25 мм | ±0,352) |
| 1169 | Бетонная плотина. Щелемеры. Щ-ВСт3-ВСт4. Раскрытие шва Z | от 0 до 25 мм | ±0,352) |
| 1170 | Бетонная плотина. Щелемеры. Щ-ВСт4-ВСт5. Раскрытие шва X | от 0 до 25 мм | ±0,352) |
| 1171 | Бетонная плотина. Щелемеры. Щ-ВСт4-ВСт5. Раскрытие шва Y | от 0 до 25 мм | ±0,352) |
| 1172 | Бетонная плотина. Щелемеры. Щ-ВСт4-ВСт5. Раскрытие шва Z | от 0 до 25 мм | ±0,352) |
| 1173 | Бетонная плотина. Щелемеры. Щ-ВСт5-ВСт6. Раскрытие шва X | от 0 до 25 мм | ±0,352) |
| 1174 | Бетонная плотина. Щелемеры. Щ-ВСт5-ВСт6. Раскрытие шва Y | от 0 до 25 мм | ±0,352) |
| 1175 | Бетонная плотина. Щелемеры. Щ-ВСт5-ВСт6. Раскрытие шва Z | от 0 до 25 мм | ±0,352) |
| 1176 | Бетонная плотина. Щелемеры. Щ-ВСт6-ВСт7. Раскрытие шва X | от 0 до 25 мм | ±0,352) |
| 1177 | Бетонная плотина. Щелемеры. Щ-ВСт6-ВСт7. Раскрытие шва Y | от 0 до 25 мм | ±0,352) |
| 1178 | Бетонная плотина. Щелемеры. Щ-ВСт6-ВСт7. Раскрытие шва Z | от 0 до 25 мм | ±0,352) |
| 1179 | Бетонная плотина. Щелемеры. Щ-ВСт7-ВСт8. Раскрытие шва X | от 0 до 25 мм | ±0,352) |
| 1180 | Бетонная плотина. Щелемеры. Щ-ВСт7-ВСт8. Раскрытие шва Y | от 0 до 25 мм | ±0,352) |
| 1181 | Бетонная плотина. Щелемеры. Щ-ВСт7-ВСт8. Раскрытие шва Z | от 0 до 25 мм | ±0,352) |
| 1182 | Бетонная плотина. Щелемеры. Щ-ВСт8-ВСт9. Раскрытие шва X | от 0 до 25 мм | ±0,352) |
| 1 | 2 | 3 | 4 |
| 1183 | Бетонная плотина. Щелемеры. Щ-ВСт8-ВСт9. Раскрытие шва Y | от 0 до 25 мм | ±0,352) |
| 1184 | Бетонная плотина. Щелемеры. Щ-ВСт8-ВСт9. Раскрытие шва Z | от 0 до 25 мм | ±0,352) |
| 1185 | Бетонная плотина. Щелемеры. Щ-ВСт9-ВСт10. Раскрытие шва X | от 0 до 25 мм | ±0,352) |
| 1186 | Бетонная плотина. Щелемеры. Щ-ВСт9-ВСт10. Раскрытие шва Y | от 0 до 25 мм | ±0,352) |
| 1187 | Бетонная плотина. Щелемеры. Щ-ВСт9-ВСт10. Раскрытие шва Z | от 0 до 25 мм | ±0,352) |
| 1188 - 1193 | Бетонная плотина. Мерные водосливы. Гидростатическое давление воды | от 0 до 392,27 кПа (от 0 до 40 м вод. ст.) | ±0,352) |
| 2951 - 2956 | Земляная плотина. ПК16+00, отм. 258. Температура | от -20 до +60 °С | ±0,11) |
| 2957 - 2959 | Земляная плотина. ПК16+00, отм. 258. Давление в напорном пьезометре | от 0 до 0,3 МПа | ±0,11) |
| 2960 - 2962 | Земляная плотина. ПК16+00, отм. 258. Давление грунта | от 0 до 2500 кПа | ±0,11) |
| 2963 - 2969 | Земляная плотина. ПК16+90, отм. 255. Температура | от -20 до +60 °С | ±0,11) |
| 2970 - 2972 | Земляная плотина. ПК16+90, отм. 255. Давление в напорном пьезометре | от 0 до 0,3 МПа | ±0,11) |
| 2973 - 2975 | Земляная плотина. ПК16+90, отм. 255. Давление грунта | от 0 до 2500 кПа | ±0,11) |
| 2976 - 2980 | Земляная плотина. ПК16+90, отм. 255. Давление в напорном пьезометре | от 0 до 1 МПа | ±0,11) |
| 2981 - 2984 | Земляная плотина. ПК18+00, отм. 255. Температура | от -20 до +60 °С | ±0,11) |
| 2985 - 2989 | Земляная плотина. ПК18+00, отм. 255. Давление в напорном пьезометре | от 0 до 1 МПа | ±0,11) |
| 2990 - 2994 | Земляная плотина. ПК18+00, отм. 255. Давление грунта | от 0 до 2500 кПа | ±0,11) |
| 2995 - 2998 | Земляная плотина. ПК19+00, отм. 255. Температура | от -20 до +60 °С | ±0,11) |
| 2999 - 3000 | Земляная плотина. ПК19+00, отм. 255. Давление в напорном пьезометре | от 0 до 1 МПа | ±0,11) |
| 3001 - 3003 | Земляная плотина. ПК19+00, отм. 255. Давление в напорном пьезометре | от 0 до 0,3 МПа | ±0,11) |
| 3004 - 3008 | Земляная плотина. ПК19+00, отм. 255. Давление грунта | от 0 до 2500 кПа | ±0,11) |
| 3009 - 3012 | Земляная плотина. ПК19+80, отм. 255. Температура | от -20 до +60 °С | ±0,11) |
| 1 | 2 | 3 | 4 |
| 3013 | Земляная плотина. ПК19+80, отм. 255. Давление в напорном пьезометре | от 0 до 1 МПа | ±0,11) |
| 3014 3020 - 3022 | Земляная плотина. ПК19+80, отм. 255. Давление в напорном пьезометре | от 0 до 0,3 МПа | ±0,11) |
| 3015 - 3017 3019 | Земляная плотина. ПК18+80, отм. 255. Давление грунта | от 0 до 2500 кПа | ±0,11) |
| 3018 | Земляная плотина. ПК18+80, отм. 255. Давление грунта | от 0 до 1000 кПа | ±0,11) |
| 3023 - 3029 3037 3039 | Земляная плотина. Давление в напорном пьезометре | от 0 до 1 МПа | ±0,11) |
| 3030 - 3036 3038 | Земляная плотина. Температура | от -20 до +60 °С | ±0,11) |
| 3040 - 3052 3055 3059 - 3060 3066 - 3069 | Земляная плотина. ПК16+90, отм. 240. Температура | от -20 до +60 °С | ±0,11) |
| 3054 3062 - 3063 | Земляная плотина. ПК16+90, отм. 240. Давление в напорном пьезометре | от 0 до 1 МПа | ±0,11) |
| 3053 3056 3058 3065 3070 | Земляная плотина. ПК16+90, отм. 240. Давление в напорном пьезометре | от 0 до 0,3 МПа | ±0,11) |
| 3057 | Земляная плотина. ПК16+90, отм. 240. Пороговое давление | от 0 до 1 МПа | ±0,11) |
| 3061 3064 | Земляная плотина. ПК16+90, отм. 240. Давление грунта | от 0 до 2500 кПа | ±0,11) |
| 3071 - 3073 3101 - 3103 | Земляная плотина. ПК18+00, отм. 240. Давление в напорном пьезометре | от 0 до 0,3 МПа | ±0,11) |
| 3074 - 3099 | Земляная плотина. ПК18+00, отм. 240. Температура | от -20 до +60 °С | ±0,11) |
| 3100 | Земляная плотина. ПК18+00, отм. 240. Линейное перемещение | от 0 до 40 мм | ±0,11) |
| 3104 - 3108 3115 - 3116 | Земляная плотина. ПК18+00, отм. 240. Давление в напорном пьезометре | от 0 до 1 МПа | ±0,11) |
| 3109 | Земляная плотина. ПК18+00, отм. 240. Пороговое давление | от 0 до 1 МПа | ±0,11) |
| 3110 - 3114 | Земляная плотина. ПК18+00, отм. 240. Давление грунта | от 0 до 2500 кПа | ±0,11) |
| 3117 - 3119 3145 - 3147 | Земляная плотина. ПК19+00, отм. 240. Давление в напорном пьезометре | от 0 до 0,3 МПа | ±0,11) |
| 1 | 2 | 3 | 4 |
| 3120 - 3144 3162 | Земляная плотина. ПК19+00, отм. 240. Температура | от -20 до +60 °С | ±0,11) |
| 3148 - 3155 | Земляная плотина. ПК19+00, отм. 240. Давление в напорном пьезометре | от 0 до 1 МПа | ±0,11) |
| 3156 - 3160 | Земляная плотина. ПК19+00, отм. 240. Давление грунта | от 0 до 2500 кПа | ±0,11) |
| 3161 | Земляная плотина. ПК19+00, отм. 240. Линейное перемещение | от 0 до 40 мм | ±0,11) |
| 3163 - 3187 | Земляная плотина. ПК19+85, отм. 240. Температура | от -20 до +60 °С | ±0,11) |
| 3188 - 3189 | Земляная плотина. ПК19+85, отм. 240. Пороговое давление | от 0 до 1 МПа | ±0,11) |
| 3190 - 3195 | Земляная плотина. ПК19+85, отм. 240. Давление в напорном пьезометре | от 0 до 1 МПа | ±0,11) |
| 3196 - 3202 | Земляная плотина. ПК19+85, отм. 240. Давление в напорном пьезометре | от 0 до 0,3 МПа | ±0,11) |
| 3203 | Земляная плотина. ПК19+85, отм. 240. Линейное перемещение | от 0 до 40 мм | ±0,11) |
| 3204 - 3208 | Земляная плотина. ПК19+85, отм. 240. Давление грунта | от 0 до 2500 кПа | ±0,11) |
| 3209 - 3219 | Земляная плотина. ПК20+20, отм. 240. Температура | от -20 до +60 °С | ±0,11) |
| 3237 - 3243 | Земляная плотина. ПК19+00, отм. 270. Температура | от -20 до +60 °С | ±0,11) |
| 3244 - 3248 | Земляная плотина. ПК19+00, отм. 270. Давление грунта | от 0 до 2500 кПа | ±0,11) |
| 3249 - 3251 | Земляная плотина. ПК19+00, отм. 270. Давление в напорном пьезометре | от 0 до 0,3 МПа | ±0,11) |
| 3267 - 3273 | Земляная плотина. ПК16+90, отм. 270. Температура | от -20 до +60 °С | ±0,11) |
| 3274 - 3278 | Земляная плотина. ПК16+90, отм. 270. Давление грунта | от 0 до 2500 кПа | ±0,11) |
| 3279 - 3281 | Земляная плотина. ПК16+90, отм. 270. Давление в напорном пьезометре | от 0 до 0,3 МПа | ±0,11) |
| 3282 - 3287 | Земляная плотина. ПК16+00, отм. 270. Температура | от -20 до +60 °С | ±0,11) |
| 3288 - 3290 | Земляная плотина. ПК16+00, отм. 270. Давление в напорном пьезометре | от 0 до 0,3 МПа | ±0,11) |
| 3291 - 3293 | Земляная плотина. ПК16+00, отм. 270. Давление грунта | от 0 до 2500 кПа | ±0,11) |
| 3294 - 3298 | Земляная плотина. ПК14+00, отм. 270. Температура | от -20 до +60 °С | ±0,11) |
| 1 | 2 | 3 | 4 |
| 3299 - 3301 | Земляная плотина. ПК14+00, отм. 270. Давление в напорном пьезометре | от 0 до 0,3 МПа | ±0,11) |
| 3302 - 3304 | Земляная плотина. ПК14+00, отм. 270. Давление грунта | от 0 до 2500 кПа | ±0,11) |
| 3305 - 3310 | Земляная плотина. ПК9+60, отм. 270. Температура | от -20 до +60 °С | ±0,11) |
| 3311 - 3313 | Земляная плотина. ПК9+60, отм. 270. Давление в напорном пьезометре | от 0 до 0,3 МПа | ±0,11) |
| 3314 - 3316 | Земляная плотина. ПК9+60, отм. 270. Давление грунта | от 0 до 2500 кПа | ±0,11) |
| 3317 - 3348 | Земляная плотина. ВИП №17, ПК14+00. Температура | от -20 до +60 °С | ±0,11) |
| 3349 - 3353 3362 | Земляная плотина. ВИП №17, ПК14+00. Давление в напорном пьезометре | от 0 до 3 МПа | ±0,11) |
| 3355 - 3361 3363 | Земляная плотина. ВИП №17, ПК14+00. Пороговое давление | от 0 до 3 МПа | ±0,11) |
| 3364 - 3381 | Земляная плотина. ВИП №18, ПК10+00. Температура | от -20 до +60 °С | ±0,11) |
| 3382 - 3391 | Земляная плотина. ВИП №18, ПК10+00. Давление в напорном пьезометре | от 0 до 3 МПа | ±0,11) |
| 3392 3394 3401 | Земляная плотина. ПК20+10, отм. 276. Температура | от -30 до +90 °С | ±0,11) |
| 3393 3395 - 3400 3402 | Земляная плотина. ПК20+10, отм. 276. Температура | от -20 до +60 °С | ±0,11) |
| 3403 - 3413 | Земляная плотина. ПК18+10, отм. 276. Температура | от -30 до +90 °С | ±0,11) |
| 3414 - 3420 | Земляная плотина. ПК16+10, отм. 276. Температура | от -30 до +90 °С | ±0,11) |
| 3421 - 3422 3424 - 3427 | Земляная плотина. ПК14+10, отм. 276. Температура | от -30 до +90 °С | ±0,11) |
| 3423 | Земляная плотина. ПК14+10, отм. 276. Температура | от -20 до +60 °С | ±0,11) |
| 3433 - 3437 | Земляная плотина. ПК10+10, отм. 276. Температура | от -30 до +90 °С | ±0,11) |
| 3438 - 3439 | Земляная плотина. ПК20+00, отм. 276. Температура | от -20 до +60 °С | ±0,11) |
| 3440 - 3441 | Земляная плотина. ПК20+00, отм. 276. Давление в напорном пьезометре | от 0 до 0,3 МПа | ±0,11) |
| 3442 - 3448 | Земляная плотина. ПК20+00, отм. 276. Давление грунта | от 0 до 2500 кПа | ±0,11) |
| 1 | 2 | 3 | 4 |
| 3449 — 3455 | Земляная плотина. ПК20+00, отм. 276. Линейное перемещение | от 0 до 40 мм | ±0,11) |
| 3456 - 3462 | Земляная плотина. Примыкание, отм. 240. Линейное перемещение | от 0 до 40 мм | ±0,11) |
| 3463 - 3469 | Земляная плотина. Примыкание, отм. 240. Давление грунта | от 0 до 2500 кПа | ±0,11) |
| 3470 — 3473 | Земляная плотина. Примыкание, отм. 240. Пороговое давление | от 0 до 1 МПа | ±0,11) |
| 3474 — 3475 | Земляная плотина. Примыкание, отм. 240. Температура | от -20 до +60 °С | ±0,11) |
| 3476 — 3477 | Земляная плотина. Примыкание, отм. 251. Линейное перемещение | от 0 до 40 мм | ±0,11) |
| 3478 3481 — 3482 3485 3488 — 3490 | Земляная плотина. Примыкание, отм. 251. Давление грунта | от 0 до 2500 кПа | ±0,11) |
| 3479 3492 | Земляная плотина. Примыкание, отм. 251. Давление в напорном пьезометре | от 0 до 1 МПа | ±0,11) |
| 3480 3493 | Земляная плотина. Примыкание, отм. 251. Температура | от -20 до +60 °С | ±0,11) |
| 3483 — 3484 3486 — 3487 3491 | Земляная плотина. Примыкание, отм. 251. Линейное перемещение | от 0 до 40 мм | ±0,11) |
| 3494 — 3495 | Земляная плотина. Примыкание, отм. 264. Температура | от -20 до +60 °С | ±0,11) |
| 3496 — 3497 | Земляная плотина. Примыкание, отм. 264. Давление в напорном пьезометре | от 0 до 0,3 МПа | ±0,11) |
| 3498 — 3504 | Земляная плотина. Примыкание, отм. 264. Давление грунта | от 0 до 2500 кПа | ±0,11) |
| 3505 — 3511 | Земляная плотина. Примыкание, отм. 264. Линейное перемещение | от 0 до 40 мм | ±0,11) |
| 1) Относительная погрешность 2) Приведенная погрешность. Нормирующим значением для приведенной погрешности является диапазон преобразования | |||
Таблица 3 - Основные технические характеристики АСО КИА
| Наименование характеристики | Значение |
| Общее число аналоговых каналов, шт. | 1748 |
| Значение параметров входных аналоговых сигналов на входе АСО КИА - силы постоянного тока, мА - частоты, Гц | от 4 до 20 от 800 до 2200 |
| Напряжение питающей сети переменного тока, В | 220±22 |
| Частота питающей сети переменного тока, Гц | 50,0±0,2 |
| Условия эксплуатации: - температура воздуха, °С - относительная влажность воздуха при температуре +25 °С, % - атмосферное давление, кПа | от 10 до 30 от 30 до 90 от 84 до 106 |
наносится на маркировочную табличку, выполненную в виде наклейки и расположенную в верхней части комплектных шкафов с лицевой стороны, и на титульные листы эксплуатационной документации АСО КИА типографским способом.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество |
| Система опроса контрольно-измерительной аппаратуры автоматизированная (АСО КИА) Усть-Среднеканской ГЭС в составе: | АСО КИА, зав. № 01 | 1 компл. |
| - модули аналогового ввода, рег. № 51291-12 - периодомеры-частотомеры многоканальные, рег. № 62162-15 | МВ110-220.8АС МПЧЭПРО | 43 шт. 115 шт. |
| Руководство по эксплуатации | ДКРЕ.421459.021.РЭ | 1 шт. |
| Паспорт-формуляр | ДКРЕ.421459.021.ПФ | 1 шт. |
приведены в разделе 1.2 «Принцип работы» документа ДКРЕ.421459.021.РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне 1*10-16 ^ 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 13 октября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
