Государственный реестр средств измерений

Аппаратура геодезическая спутниковая SinoGNSS Venus, 90976-24

90976-24
Аппаратура геодезическая спутниковая SinoGNSS Venus (далее - аппаратура) предназначена для измерений длины базиса.
Карточка СИ
Номер в госреестре 90976-24
Наименование СИ Аппаратура геодезическая спутниковая
Обозначение типа СИ SinoGNSS Venus
Изготовитель ComNav Technology Ltd., Китай
Год регистрации 2024
Срок свидетельства 11.01.2029
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Аппаратура геодезическая спутниковая SinoGNSS Venus (далее - аппаратура) предназначена для измерений длины базиса.

Описание

Принцип действия аппаратуры основывается на измерении псевдодальностей от фазового центра приёмной антенны аппаратуры до навигационных космических аппаратов (далее - НКА) глобальной навигационной спутниковой системы, положение которых известно с высокой точностью. Измерив псевдодальности до достаточного количества НКА, вычисляется положение аппаратуры в пространстве.

Конструктивно аппаратура представляет собой моноблок, в котором объединены встроенная спутниковая антенна и спутниковый геодезический приёмник. Аппаратура спроектирована для самостоятельного применения в качестве базовой или подвижной станции. Аппаратура оснащена встроенными Bluetooth модулем для приёма/передачи данных.

Электропитание аппаратуры осуществляется от встроенного Li-Ion аккумулятора питания. Аппаратуру подключают к внешнему источнику питания с помощью кабеля type-C.

На передней панели корпуса аппаратуры располагается кнопка питания и 3 светодиодных индикатора, отображающих прием спутникового сигнала, передачу/прием поправок и состояние питания. В нижней части аппаратуры находится резьба M8 и лазер с миллиметровым уровнем измерения дальности.

Управление аппаратурой осуществляется с помощью полевого контроллера. Принимаемая со спутников информация записывается во внутреннюю память контроллера.

Аппаратура позволяет принимать следующие типы спутниковых сигналов: GPS: L1CA, L1C, L2C, L2P, L5; ГЛОНАСС: L1CT, L2CT, L2BT, L3; Galileo: E1, E5, AltBOC, E5a, E5b, E6; Beidou: B1I, B2I, B3I, B1C, B2a, B2b; QZSS: L1 C/A, L1C, L2C, L5; SBAS: L1; IRNSS: L5.

Аппаратура является многочастотным и многосистемным приёмником.

Аппаратура поддерживает следующие режимы измерений: «Статика», «Быстрая статика», «Кинематика», «Кинематика в реальном времени (RTK)», «Дифференциальные кодовые измерения (DGPS)», «Кинематика в реальном времени (RTK)» с учетом угла наклона аппаратуры и «Кинематика в реальном времени (RTK) с учетом наклона аппаратуры и измерений встроенным лазерным дальномером.

Пломбирование крепежных винтов корпуса аппаратуры не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.

Заводской номер аппаратуры в буквенно-числовом формате указывается методом печати на маркировочной табличке, расположенной на нижней части корпуса аппаратуры.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид аппаратуры геодезической спутниковой SinoGNSS Venus представлен на рисунке 1.

Общий вид маркировочной таблички с местом указания заводского номера представлен на рисунке 2.

Место указания заводского номера

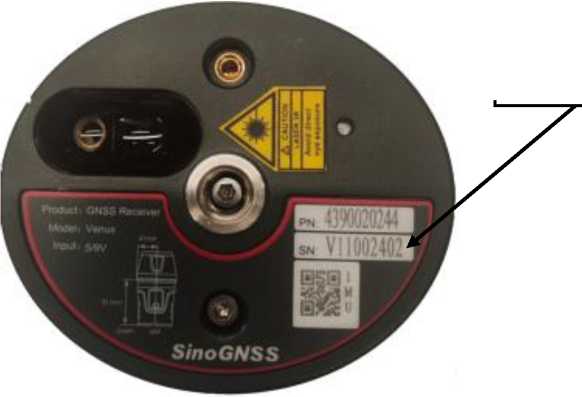

Рисунок 2 - Общий вид маркировочной таблички с местом указания заводского номера

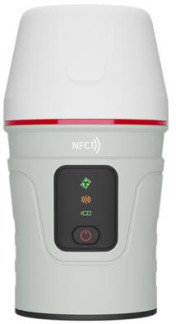

Рисунок 1 - Общий вид аппаратуры геодезической спутниковой SinoGNSS Venus

Программное обеспечение

Аппаратура имеет метрологически значимое программное обеспечение «Venus_Firmware», предназначенное для осуществления измерительного процесса, а также поддерживает работу с программным обеспечением (далее - ПО) контроллера «Survey Master». Для постобработки записанных данных на персональном компьютере используется ПО «Compass Solution».

Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.

Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Venus_Firmware

Compass Solution

Survey Master

Номер версии (идентификационный номер ПО)

не ниже 1.1.2.06

не ниже 1.9.9

не ниже 3.0.5

Цифровой идентификатор ПО

-

-

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений длины базиса, м

от 0 до 30000

Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режимах, мм: - «Статика» и «Быстрая статика»:

- в плане

- по высоте

«Кинематика» и «Кинематика в реальном времени (RTK)»:

- в плане

- по высоте

- «Кинематика в реальном времени (RTK)» с учетом наклона аппаратуры*:

- в плане

- по высоте

- «Кинематика в реальном времени (RTK)» с учетом наклона аппаратуры и измерений встроенным лазерным дальномером*:

- в плане

- по высоте

- «Дифференциальные кодовые измерения (DGPS)»:

- в плане

- по высоте

±2<2,5+0,540-6<D)

±2<5,0+0,540-6<d)

±2<5,0+0,540-6<D)

±2<10,0+0,840-6<D)

±2<5,0+0,540-6<D+0,5^T) ±2<10,0+0,840-6<D+0,5^T)

±2<10,0+0,540-6<D+0,5^T)

±2<15,0+0,840-6<D+0,5^T)

±2<250+140-6<D)

±2<500+140-6<d)

Наименование характеристики

Значение

Допускаемая средняя квадратическая погрешность измерений длины базиса в режимах, мм:

- «Статика» и «Быстрая статика»:

- в плане

- по высоте

- «Кинематика» и «Кинематика в реальном времени (RTK)»:

- в плане

- по высоте

- «Кинематика в реальном времени (RTK)» с учетом наклона аппаратуры*:

- в плане

- по высоте

- «Кинематика в реальном времени (RTK)» с учетом наклона* аппаратуры и измерений с помощью лазера:

- в плане

- по высоте

- «Дифференциальные кодовые измерения (DGPS)», мм:

- в плане

- по высоте

2,5+0,540-6<D

5,0+0,540-6<D

5,0+0,540-6<D

10,0+0,840-6<D

5,0+0,540-6<D+0,5^T

10,0+0,840-6<D+0,5^T

10,0+0,540-60+0ЛТ

15,0+0,840-6<D+0,5^T

250+1-10’6<D 500+1-10’6<D

* - Допускается наклон от 0 до 60°

Примечания:

1. D - измеряемое расстояние, мм

2. T - угол отклонения вертикальной оси аппаратуры от направления на зенит в градусах

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Количество спутниковых каналов

1590

Расстояние от аппаратуры до измеряемой точки при измерении лазером, м

от 0,01 до 15

Условия эксплуатации:

- температура окружающего воздуха, °С

от -30 до +60

Напряжение источника питания постоянного тока, В: - внешнее питание

от 5 до 9

Габаритные размеры (ДлинахШиринахВысота), мм, не более

80x70x150

Масса, кг, не более

0,380

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Аппаратура геодезическая спутниковая

SinoGNSS Venus

1 шт.

Зарядное устройство

-

1 шт.

Кабель Lemo - USB (тип С)

-

1 шт.

Контроллер

R60

1 шт.

Зарядное устройство

-

1 шт.

Кабель для контроллера

-

1 шт.

Кронштейн для контроллера

-

1 шт.

Транспортировочный кейс

-

1 шт.

Руководство по эксплуатации на русском языке

-

1 экз.

Сведения о методах измерений

приведены в разделах 4 «Статическая съёмка», 5 «Кинематика в реальном времени (съёмка RTK)», 6 «Основные функции съёмки» «Аппаратура геодезическая спутниковая SinoGNSS Venus. Руководство по эксплуатации».

Нормативные документы

Государственная поверочная схема для координатно-временных средств измерений, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

«Стандарт предприятия. Аппаратура геодезическая спутниковая SinoGNSS Venus», ComNav Technology Ltd., Китай.

Зарегистрировано поверок 40
Поверителей 1
Актуальность данных 07.11.2024
