| Номер в госреестре | 90977-24 |
| Наименование СИ | Резервуары (танки) стальные прямоугольные нефтеналивной баржи "Дельта" |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Открытое акционерное общество "Самусьский судостроительно-судоремонтный завод" (ОАО "Самусьский судостроительно-судоремонтный завод"), Томская обл., г. Северск |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары (танки) стальные прямоугольные нефтеналивной баржи «Дельта» (далее -танки) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, отпуска и транспортировки.
Принцип действия танков основан на заполнении их нефтью или нефтепродуктом до произвольного уровня, соответствующего определенному объему, приведенному в градуировочных таблицах резервуаров.
Танки представляют собой стальные сосуды прямоугольной формы с вертикальными, непроницаемыми продольными и поперечными переборками (стенками). Танки отделены от наружной обшивки баржи. Погрузка и выгрузка нефти и нефтепродуктов производится закрытым способом. Трубы для подвода и отвода нефти и нефтепродуктов изготовлены таким образом, что при измерениях уровня жидкости исключена возможность протока или вывода жидкости произвольным образом.
К танкам данного типа относятся танки с заводскими номерами 11, 12, 21, 22, 31, 32, 41, 42, 51, 52, 61, 62. Танки расположены на нефтеналивной барже «Дельта» проекта 81371.

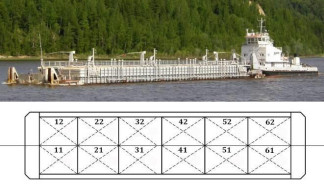

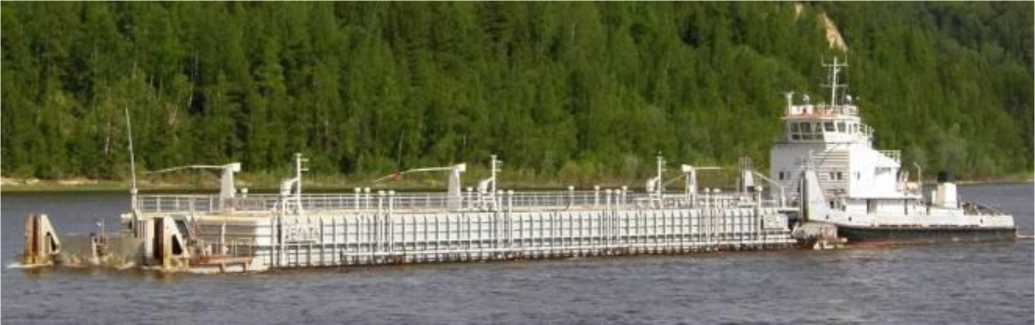

Общий вид нефтеналивной баржи «Дельта» представлен на рисунке 1.
Р и с у н о к 1 - Общий вид нефтеналивной баржи «Дельта»

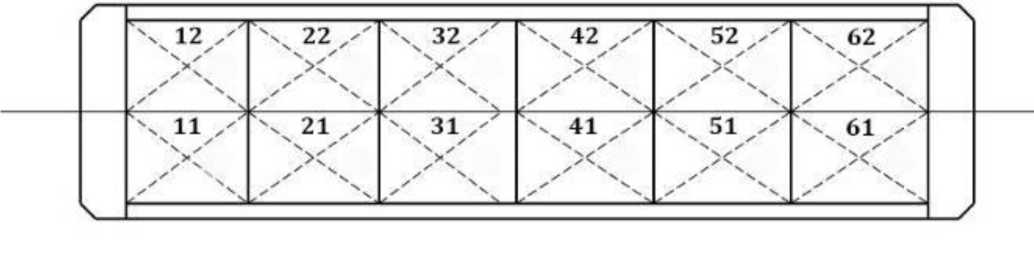

Схематичное расположение танков на нефтеналивной барже «Дельта» представлено на рисунке 2.
Рисунок 2 - Схематичное расположение танков

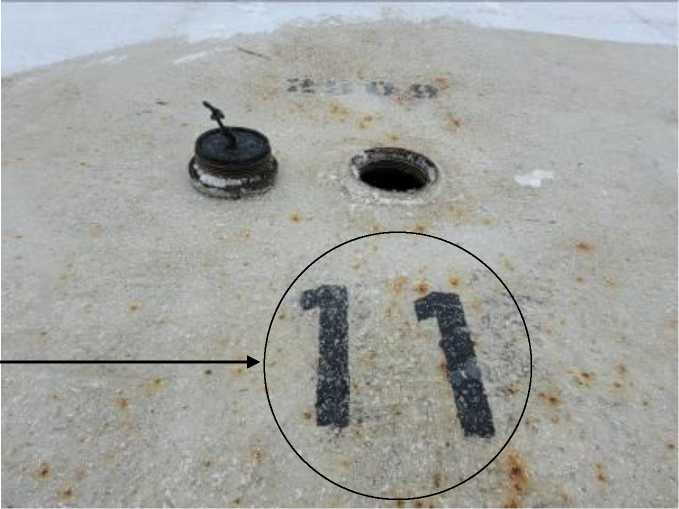

Заводские номера в виде цифровых обозначений, обеспечивающие идентификацию каждого экземпляра средств измерений, нанесены на стенки танков методом окраса. Общий вид замерного люка и место нанесения заводского номера представлены на рисунке 3.
Место нанесения заводского номера
Р и с у н о к 3 - Общий вид замерного люка и места нанесения заводского номера
Нанесение знака поверки на танки не предусмотрено.
Таблица 1- Метрологические характеристики
| Наименование характеристики | Значение, для танка № | |
| 11, 12 | 21, 22, 31, 32, 41, 42, 51, 52, 61, 62 | |
| Диапазон вместимости, м3 | от 5 до 126 | от 5 до 142 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрическим методом), % | ± 0,25 | ± 0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °C - атмосферное давление, кПа | от + 5 до + 35 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 40 |
наносится на паспорт типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар (танк) стальной прямоугольный | _ | 1 шт. |
| Паспорт | _ | 1 экз. |
приведены в разделе 6 «Устройство и принцип работы» паспорта.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 12 |
| Поверителей | 1 |
| Актуальность данных | 22.09.2024 |
