Компараторы массы ВЛЭ, 90979-24

Назначение

Компараторы массы ВЛЭ (далее - компараторы) предназначены для сличений эталонных и рабочих гирь, а также измерений массы методом замещения.

Описание

Принцип действия компараторов основан на использовании электромагнитной силовой компенсации, при которой вес измеряемого груза уравновешивается силой взаимодействия электрического тока, протекающего по обмотке компенсационной катушки, с магнитным полем, создаваемым между полюсами постоянного магнита. Устойчивое равновесие механической системы весовой ячейки, жестко связанной с компенсационной катушкой, обеспечивается электронным регулятором. Если в нагрузке происходят изменения, то регулятор изменяет ток, протекающий через катушку, до тех пор, пока не восстановится прежнее среднее положение механической системы. Компенсационный ток, пропорциональный массе измеряемого груза, поступает в терминал для последующей обработки и индикации результатов измерений.

Конструктивно компараторы состоят из весоизмерительного устройства и терминала, расположенных в одном корпусе.

Компараторы массы могут применяться в качестве рабочих эталонов единицы массы 2-го, 3-го, 4-го или 5-го разрядов совместно с гирями, соответственно, 2-го, 3-го, 4-го или 5-го разрядов для передачи единицы массы в соответствии с Государственной поверочной схемой для средств измерения массы (далее - ГПС для СИ массы). Компараторы массы применяют для сличений эталонных и рабочих гирь при отключенной функции автоматического слежения за нулём.

Компараторы выпускаются в трех модификациях: ВЛЭ-1023КС, ВЛЭ-6202КС, ВЛЭ-6202К, различающихся максимальной нагрузкой и действительной ценой деления (дискретностью отсчета), а также типом устройства юстировки (со встроенной гирей или с внешней гирей).

В компараторах предусмотрены следующие устройства:

- полуавтоматическое устройство установки на нуль и полуавтоматическое устройство

- выборки массы тары, управляемые от одной клавиши;

- полуавтоматическое устройство юстировки чувствительности (цены деления) внешней гирей (ВЛЭ-1023КС, ВЛЭ-6202КС, ВЛЭ-6202К); устройство с внешней гирей позволяет учитывать значение условной массы юстировочной гири;

- автоматическое и полуавтоматическое устройство юстировки чувствительности (цены деления) встроенной гирей (ВЛЭ-1023КС, ВЛЭ-6202КС);

- устройство первоначальной установки нуля, слежения за нулем и автоматического обнуления Автоноль (устройства слежения и Автоноль отключены при выпуске из производства);

- устройство установки по уровню;

- устройство взвешивания под компаратором (по заказу);

- устройств адаптации к внешним условиям.

Компараторы оснащены следующими прикладными программами:

- блокировка меню;

- настройка дисплея для отображения даты или времени в режиме ожидания;

- аналоговая (графическая) шкала

- функция автоматического вывода данных на печать (Автопечать);

- функция переключения единиц измерения массы.

Компараторы оснащаются стандартным интерфейсом RS-232C для связи с персональным компьютером (ПК) и разъёмом (ДАТА -I/O) для принтера.

Общий вид компараторов приведен на рисунках 1-2.

Рисунок 1 - Общий вид компараторов модификации

ВЛЭ-1023КС

Рисунок 2 - Общий вид компараторов модификаций ВЛЭ-6202КС, ВЛЭ-6202К

Для защиты компараторов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, компараторы пломбируются контрольной этикеткой изготовителя. Место пломбирования обозначено на рисунке 3. Заводской номер, имеющий цифровой или буквенно-цифровой формат, приведен на маркировочной этикетке, выполненной на самоклеящейся пленке. Место нанесения заводского номера приведено на рисунке 3.

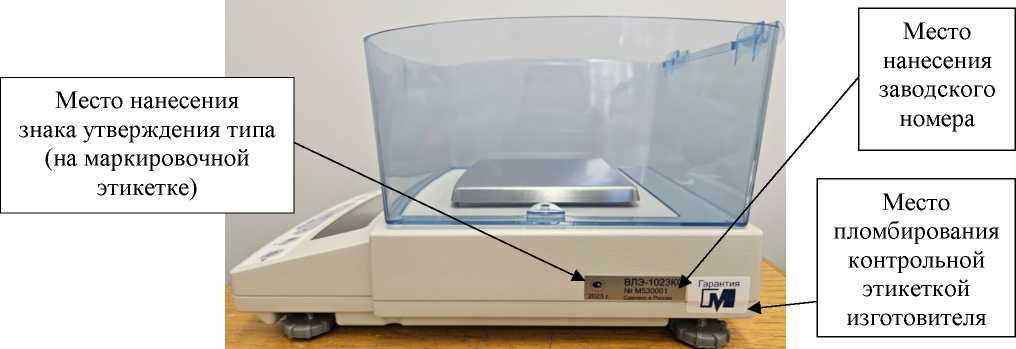

Рисунок 3 - Место пломбирования компаратора от несанкционированного доступа, место нанесения заводского номера, место нанесения знака утверждения типа

Маркировка компаратора общем случае содержит:

- товарный знак предприятия-изготовителя . кИ=1г' , нанесённый на переднюю панель компараторов;

- наименование и обозначение модификации компаратора;

- заводской номер компаратора по системе учета предприятия-изготовителя;

- год выпуска, страна предприятия-изготовителя;

- значения максимальной нагрузки Max и действительной цены деления d;

- род тока и номинальное значение напряжения (на блоке питания);

- знак утверждения типа средств измерений.

Программное обеспечение

Компараторы имеют встроенное программное обеспечение (далее - ПО), выполняющее функции по сбору, передаче, обработке и представлению измерительной информации. ПО заложено в микроконтроллерах компараторов в процессе производства.

Конструкция компараторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Влияние ПО учтено при нормировании метрологических характеристик. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс без использования специального оборудования производителя.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077 - 2014 для компараторов, оснащенных встроенным устройством юстировки чувствительности, и «средний» — с устройством юстировки чувствительности внешней гирей.

Идентификация ПО осуществляется путем просмотра номера версии на дисплее компаратора при подключении его к сети питания.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Класс точности гирь по ГОСТ OIML Rlll-l-2009/разряд эталона по ГПС для СИ массы и номинальные значения массы гирь, для поверки (калибровки) которых применяют компараторы массы

Примечание - Гирям с номинальными значениями массы, указанными в таблице, выпущенным до введения ГОСТ OIML R 111-1-2009, может передаваться единица массы при условии, что их пределы допускаемой абсолютной погрешности не менее пределов, установленных для гирь F2, M1, M2 или Мз по ГОСТ OIML R 111-1-2009.

Таблица 4 - Основные технические характеристики

Таблица 5 - Значения массы и размеров компараторов

Знак утверждения типа

наносится на табличку с маркировкой, закрепляемую на корпусе весов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 6 - Комплектность компараторов массы ВЛЭ

Продолжение таблицы 6

Сведения о методах измерений

приведены в разделе 3 «Основные приемы работы с компаратором» руководств по эксплуатации НПП0.005.015 РЭ и НПП0.005.016 РЭ.

Нормативные документы

Государственная поверочная схема для средств измерений массы, утвержденная приказом Росстандарта от 4 июля 2022 г. № 1622;

ВТНЛ.404212.001 ТУ «Компараторы массы ВЛЭ. Технические условия».
