| Номер в госреестре | 90982-24 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | ЕП-16-2000-1600-2-Н-УХЛ1 |
| Изготовитель | Акционерное общество "НефтеХимСервис" (АО "НХС"), Кемеровская область - Кузбасс, г. Новокузнецк |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический ЕП-16-2000-1600-2-Н-УХЛ1 (далее - резервуар) предназначен для измерений объема (вместимости) при приеме, хранении и отпуске нефтепродуктов.
Принцип действия резервуара основан на заполнении его нефтепродуктом до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.
Резервуар представляет собой горизонтально установленный стальной сосуд цилиндрической формы с усечено-коническими днищами. Резервуар оснащен, необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; механическим дыхательным клапаном; патрубком слива подтоварной воды. Установка резервуаров -подземная.
Заводской номер наносится в паспорта на резервуар печатным способом и маркировочную табличку методом лазерной гравировки.
Нанесение знака поверки на средство измерений не предусмотрено. Знак поверки наносится на свидетельство о поверке (при наличии), в градуировочную таблицу.
Пломбирование резервуара горизонтального стального РГС не предусмотрено.
Маркировочная табличка резервуара содержит следующую информацию:
- наименование предприятия-изготовителя;
- условное обозначение резервуара;
- номинальная вместимость;
- заводской номер;
- месяц и год изготовления.
Резервуар с заводским номером Е-3Д расположен на территории Яйского филиала АО «НСХ»: Кемеровская область - Кузбасс, г. Анжеро-Судженск, Промышленный район, промплощадка Яйского НПЗ.

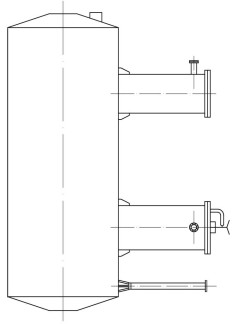

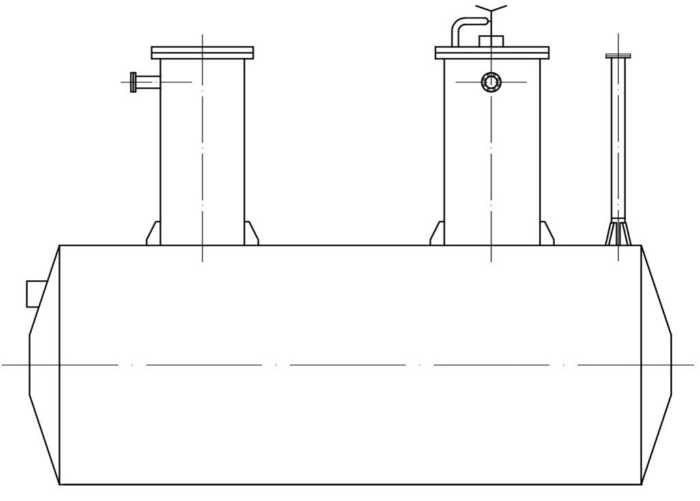

Эскиз общего вида резервуара приведен на рисунке 1.
Рисунок 1 - Эскиз общего вида резервуара
Основные метрологические и технические характеристики приведены в таблицах 1-2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 16 |
| Пределы допускаемой относительной погрешности при измерении вместимости резервуара (объемный метод), % | ±0,25 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - рабочая температура среды, °С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта печатным методом.
Таблица 3 - Комплектность резервуара
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | ЕП-16-2000-1600-2-Н-УХЛ1 | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в паспорте (раздел 3 «Метод измерения объема (вместимости)»).
ГОСТ 17032-2010 Резервуары стальные горизонтальные для нефтепродуктов. Технические условия;
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки;
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Росстандарта от 7 февраля 2018 г. № 256.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
