Весы платформенные FLEXEO-P, 90983-24

Назначение

Весы платформенные FLEXEO-P (далее - весы) предназначены для измерений массы емкостей до и после наполнения продукцией производства ООО «Сингента Продакшн», а также различных грузов при статическом взвешивании.

Описание

Принцип действия весов основан на преобразовании деформации упругих элементов датчиков весоизмерительных (далее - датчики), возникающей по воздействием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Сигнал от датчиков поступает в устройство обработки аналоговых данных, которое обрабатывает данные и через цифровой интерфейс передает результат взвешивания в терминал. Результат взвешивания в единицах массы отображается на дисплее терминала.

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), датчиков весоизмерительных (далее — датчики), устройства обработки аналоговых данных и терминала.

ГПУ представляет собой металлическую платформу, которая опирается на четыре датчика. В весах применяются датчики весоизмерительные, устройство обработки аналоговых данных и терминал производства фирмы Pack'R, Франция. Устройство обработки аналоговых данных и терминал смонтированы в отдельном шкафу управления весами.

К весам данного типа относятся весы платформенные FLEXEO-P с заводскими номерами: 20-AF1209/FLEXEO-P; 20-AF1210/FLEXEO-P. Весы предназначены для эксплуатации в производственных помещениях.

Весы снабжены следующими устройствами:

- автоматическое устройство установки на нуль;

- полуавтоматической устройство установки на нуль;

- устройство первоначальной установки на нуль;

- устройство тарирования (устройство выборки массы тары);

- устройство уравновешивания массы тары.

Маркировочная табличка весов, закрепленная на ГПУ, содержит следующие основные данные:

- наименование изготовителя;

- знак утверждения типа;

- обозначение типа и модификации весов;

- заводской номер весов;

- значение максимальной нагрузки (Max);

- значение минимальной нагрузки (Min);

- действительная цена деления (d);

- значения поверочного интервала (е);

- год выпуска весов.

Буквенное обозначения типа и буквенно-цифровое обозначение заводского номера весов наносится фотохимическим методом на маркировочную табличку, расположенную на ГПУ, что обеспечивает его сохранность и идентификацию весов в процессе эксплуатации. Доступ в шкаф управления весами ограничен наличием замка в двери шкафа. Доступ к параметрам весов заблокирован при помощи паролей, соответствующих навыкам пользователей. Пломбировка весов не предусмотрена. Нанесение знака поверки на средства измерений не предусмотрено.

Общий вид весов представлен на рисунке 1. Общий вид терминала представлен на рисунке 2.

Шкаф управления весами

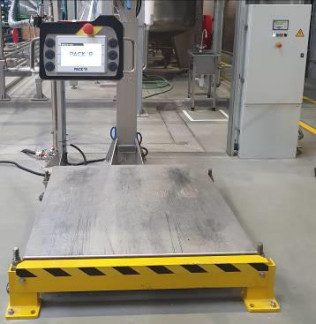

Рисунок 1 - Общий вид весов

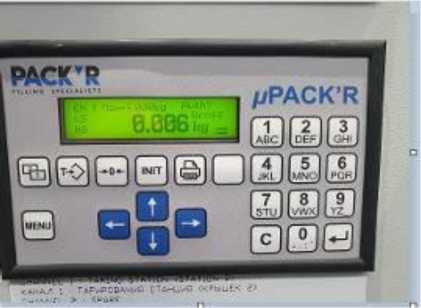

Рисунок 2 - Общий вид терминала

Программное обеспечение

Программное обеспечение (ПО) является встроенным и метрологически значимым.

Защита ПО от непреднамеренных или преднамеренных изменений обеспечивается паролем.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении прибора.

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - средний. Идентификационные данные ПО приведены в таблице 1.

Таблица 1- Идентификационные данные (признаки) программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Знак утверждения типа

наносится на титульный лист эксплуатационной документации печатным способом и фотохимическим способом на маркировочную табличку, закрепленную на ГПУ.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 5 «Метод измерений» Руководства по эксплуатации на весы платформенные FLEXEO-P

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 4 июля 2020 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы».
