| Номер в госреестре | 90985-24 |
| Наименование СИ | Фурье-спектрометры инфракрасные |
| Обозначение типа СИ | IR |
| Изготовитель | Общество с ограниченной ответственностью "Сибирские Аналитические Системы" (ООО "САС"), г. Красноярск; производственная площадка Karaltay Co., Ltd., Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 15.01.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Фурье-спектрометры инфракрасные IR (далее - спектрометры) предназначены для измерений оптических спектров пропускания или поглощения органических и неорганических веществ по шкале волновых чисел в инфракрасном диапазоне.
Принцип действия спектрометров основан на определении разности хода между интерферирующими лучами при перемещении зеркал в двухлучевом интерферометре. Контроль положения и скорость движения зеркал интерферометра осуществляется с использованием встроенного вспомогательного маломощного лазера.
Регистрируемый световой поток на выходе интерферометра (интерферограмма) представляет собой Фурье-образ регистрируемого оптического спектра. Инфракрасный спектр в шкале волновых чисел получается после обратного преобразования Фурье над интерферограммой. Для устранения артефактов преобразования автоматически применяется процедура аподизации и фазовой коррекции.
Конструктивно спектрометры выполнены в виде настольных приборов, состоящих из источника ИК-излучения, интерферометра, отделения для анализируемых проб, детектора и управляющей электроники. Спектрометры функционируют под управлением программного обеспечения при помощи персонального компьютера.
Спектрометры выпускаются следующих модификаций: IR-6000, IR-6000S, IR-8000, IR-9000, IR-9000 МАХ. Модификации между собой отличаются метрологическими и техническими характеристиками.
Каждый экземпляр спектрометра имеет серийный номер. Серийный номер спектрометра расположен на задней части корпуса спектрометра, имеет буквенно-цифровой формат и наносится типографским способом.
Корпуса спектрометров изготавливают из пластмассы и металлических сплавов, цвет корпусов определяется технической документацией изготовителя спектрометров.
Нанесение знака поверки и пломбирование спектрометра не предусмотрено. Конструкция спектрометров обеспечивает ограничение доступа к частям спектрометров, несущим первичную измерительную информацию, и местам настройки (регулировки).
Общий вид спектрометров приведен на рисунке 1. Место нанесения серийного номера на спектрометр представлено на рисунке 2.
К данному типу средств измерений относятся средства измерений, выпускаемые под товарным знаком «САС».
IR-6000
IR-6000S
IR-9000 MAX

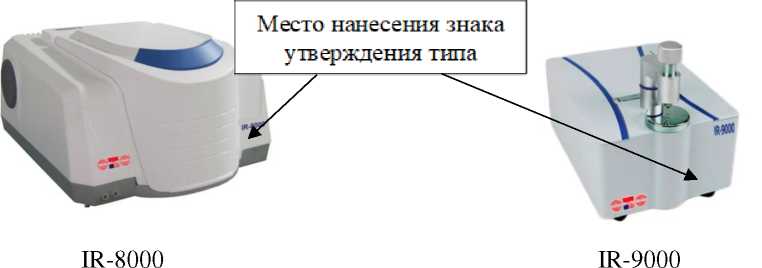

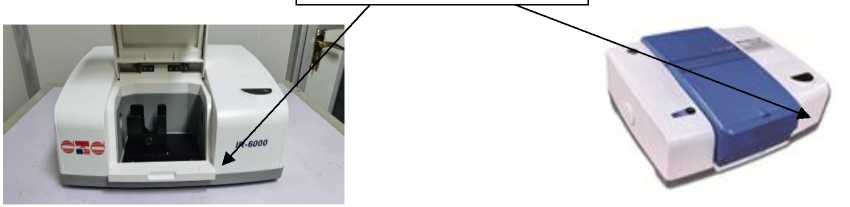

Рисунок 1 - Общий вид спектрометров и место нанесения знака утверждения типа
Место нанесения серийного номера
Ser\a\ No. : M8QG1818J *
deduction Date . 2023 3
Рисунок 2 - Место нанесения серийного номера
Спектрометры оснащены программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.
ПО установлено в процессе производства. ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер. Спектрометры защищены от вмешательства в режимы настройки (регулировки) путем разграничения прав администратора и пользователей с использованием паролей.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные ПО спектрометров приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения для модификаций
IR-6000, IR-6000S, IR-8000, IR-9000, IR-9000 MAX
| Идентификационные данные (признаки) | Значение для модификаций | |
| IR-6000,IR-6000S, IR-8000 | IR-9000, IR-9000 MAX | |
| Идентификационное наименование ПО | MILAS | Fourier Transform Infrared Spectroscopy Analysis |
| Номер версии ПО (идентификационный номер ПО), не ниже | 1.3.14 | 2022V08x1) |
| Цифровой идентификатор ПО | - | |
| 1) х может принимать любые значения от 0 до 999 | ||
Влияние программного обеспечения на метрологические характеристики спектрометров учтено при нормировании их характеристик.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для модификации | |||
| IR-6000 IR-6000S | IR-8000 | IR-9000 | IR-9000 MAX | |
| Спектральный диапазон измерений волновых чисел*, см-1 - средний ИК диапазон - ближний ИК диапазон | от 4000 до 350 от 7800 до 4000 | |||
| Пределы допускаемой абсолютной погрешности измерений волновых чисел, см-1, в диапазоне от 4000 до 350 см-1 | ±2,0 | ±1,0 | ±2,0 | ±1,0 |
| Пределы допускаемой абсолютной погрешности измерений волновых чисел, см-1, в диапазоне от 7800 до 4000 см-1 | ±15 | |||
* - диапазон измерений волновых чисел определяется заказом и приводится в паспорте
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение для модификации | ||||
| IR-6000 | IR-6000S | IR-8000 | IR-9000 | IR-9000 MAX | |
| Спектральный диапазон показаний _____ ____ -1. волновых чисел, см : - стандартный - для среднего ИК диапазона - для ближнего ИК диапазона | от 7800 до 350 от 4000 до 350 от 7800 до 4000 | ||||
| Спектральный диапазон показаний волновых чисел (при использовании детектора InGaAs), -1 см 1 | - | от 11000 до 350 | |||
| Отношение сигнал - шум от пика до пика за 1 минуту сканирования в диапазоне от 2100 до 2050 см-1 при разрешении 4 см-1 при стандартных условиях (без продувки, DLaTGS детектор), не менее | 45 000 | 50 000 | 30 000 | 40 000 | 25 000 |
| Отношение сигнал - средний квадратичный шум за 1 минуту сканирования в диапазоне от 2100 до 2050 см-1 при разрешении 4 см-1 при стандартных условиях (без продувки, DLaTGS детектор), не менее | 135 000 | 150 000 | 90 000 | 120 000 | 75 000 |
| Спектральное разрешение, см-1 | 1,0 | 0,5 | 0,8 | 0,41) 0,252) | |
| Диапазон показаний: - оптическая плотность, Б - спектральный коэффициент направленного пропускания (СКНП), % | от - 6 до 6 от 0 до 100 | ||||
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220 ± 22 55 ± 1 | ||||
| Габаритные размеры, мм, не более: - высота - ширина - длина | 170 420 310 | 205 450 360 | 470 520 210 | 314 216 130 | 850 606 312 |
| Масса, кг, не более | 10 | 14 | 26 | 7 | 45 |
| Условия эксплуатации: - температура окружающей среды, оС - относительная влажность, %, не более | от +15 до +25 55 | ||||
| 1) стандартная комплектация 2) опция | |||||
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на переднюю панель корпуса спектрометра в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Фурье-спектрометр инфракрасный | IR | 1 шт. |
| Программное обеспечение | MILAS1) Fourier Transform Infrared Spectroscopy Analysis2) | 1 шт. |
| Персональный компьютер | ПК | 1 шт. |
| Технический паспорт | - | 1 экз. |
| Руководство по эксплуатации | РЭ | 1 экз. |
| Руководство пользователя ПО | РП ПО | 1 экз. |
| Методика поверки | - | 1 экз. |
| 1) для модификаций IR-6000, IR-6000S, IR-8000 2) для модификаций IR-9000, IR-9000 MAX | ||
приведены в разделе «Пробоподготовка» документа «Фурье-спектрометры инфракрасные IR-6000. Руководство по эксплуатации», в разделе «Процедура измерения» документа «Фурье-спектрометры инфракрасные IR-6000S. Руководство по эксплуатации», в разделе «Пробоподготовка» документа «Фурье-спектрометры инфракрасные IR-8000. Руководство по эксплуатации», в разделах «Приставка однократного НПВО», «Приставка диффузного отражения», «Измерения в режиме пропускания» документа «Фурье-спектрометры инфракрасные IR-9000 MAX. Руководство по эксплуатации», в разделах «Приставка однократного НПВО», «Приставка многократного НПВО», «Приставка для измерения в режиме пропускания», «Приставка зеркального отражения» документа «Фурье-спектрометры инфракрасные IR-9000. Руководство по эксплуатации», в разделе «Основные функциональные возможности» документов «Руководство пользователя программного обеспечения Fourier Transform Infrared Spectroscopy Analysis», «Руководство пользователя программного обеспечения MILAS».
Применение спектрометров в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
ТУ 26.70.23-004-33846485-2023 Фурье-спектрометры инфракрасные IR. Технические условия;
Приказ Росстандарта Российской Федерации от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длины волн в диапазоне от 0,2 до 50 мкм».
| Зарегистрировано поверок | 5 |
| Поверителей | 2 |
| Актуальность данных | 22.11.2024 |
