| Номер в госреестре | 90986-24 |
| Наименование СИ | Дальномеры лазерные |
| Обозначение типа СИ | RGK |
| Изготовитель | SNDWAY TECHNOLOGY (GUANGDONG) CO., LTD., Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 15.01.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
| Руководство по эксплуатации | скачать |
Дальномеры лазерные RGK (далее - дальномеры) предназначены для измерений расстояний и углов наклона.
Принцип измерений расстояний дальномерами основан на измерении времени прохождения импульса лазерного излучения до объекта и обратно. Импульсный лазерный излучатель дальномеров генерирует множество импульсов в инфракрасной области спектра, которые через формирующую оптику направляются на цель, до которой необходимо измерить расстояние. Эти импульсы отражаются от цели и с помощью приемной оптики фокусируются на фоточувствительной площадке приемного фотодиода дальномеров, где при помощи электроники определяется время прохождения импульсов и вычисляется расстояние до цели.
Нулевой (начальной) точкой отсчёта дальномеров является центр резьбовой втулки в нижней части корпуса.
Принцип измерений угла наклона относительно горизонта основан на применении сенсора «MEMS» (Микро Электро-Механическая Система). Он представляет собой конденсатор с неподвижным основанием, на котором закреплена подвижная часть. При перемещении подвижной части во время наклона дальномеров меняется ёмкость конденсатора, сигнал с сенсора преобразовывается и выдаётся на дисплей в виде угла наклона в установленных единицах измерения.
Результаты измерений расстояний и углов выводятся на экран, вмонтированный в зрительную трубу.
Конструктивно дальномеры выполнены единым блоком, в котором размещены оптические и электронные компоненты. Верхняя часть дальномеров представляет собой монокуляр со встроенным экраном, а нижняя - оптико-электронная лазерная измерительная система. Монокуляр имеет кольцо фокусировки на окуляре. Также в задней части корпуса дальномеров имеется USB-разъём (тип Type-C) для зарядки встроенного аккумулятора. В основании корпуса имеется втулка с резьбой 1/4"-20, позволяющая закрепить дальномер на штативе.
Питание дальномеров осуществляется от встроенного Li-ion аккумулятора.
Дальномеры изготавливаются в следующих модификация: D600-A, D1000-A, D1500-A, которые различаются между собой диапазонами измерений расстояний.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится методом печати на пластике на правую панель корпуса дальномеров.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование дальномеров от несанкционированного доступа не производится. В процессе эксплуатации дальномеры не предусматривают внешних механических и электронных регулировок.
Общий вид дальномеров представлен на рисунке 1.
а) б) в)

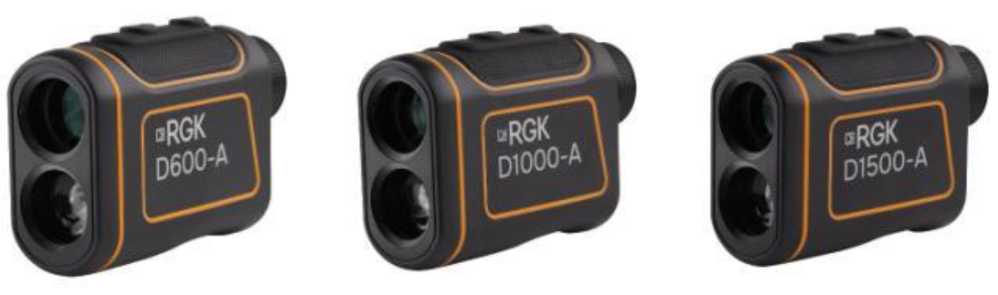

Рисунок 1 - Общий вид дальномеров лазерных RGK: а) D600-A; б) D1000-A; в) D1500-A

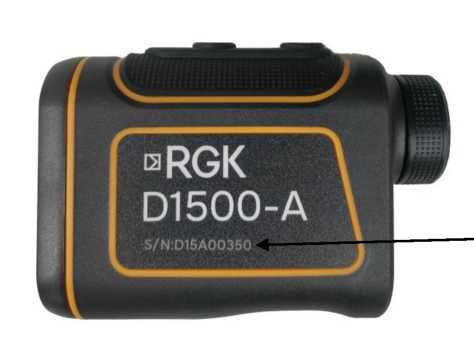

Рисунок 2 - Общий вид маркировочной таблички с указанием заводского номера дальномера
Место указания заводского номера
Для управления дальномерами используется встроенное микропрограммное обеспечение, которое реализовано аппаратно и является метрологически значимым. Встроенное МПО заносится в защищенную от записи энергонезависимую память микроконтроллера дальномеров при их производстве.
Разделение на метрологически значимое и не значимое ПО не произведено.
Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014. Конструкция дальномеров исключает возможность несанкционированного влияния на встроенное МПО дальномеров и измерительную информацию.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Модификация | D600-A | D1000-A | D1500-A |
| Диапазон измерений расстояний1), м | от 3 до 600 | от 3 до 1000 | от 3 до 1500 |
| Пределы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,67), м | ±(1+340-^D) | ||
| Диапазон измерений углов наклона, градус2) | от -85 до +85 | ||
| Пределы допускаемой абсолютной погрешности измерений углов наклона, градус | ±0,3 | ||
| 1) - измерения на поверхность с коэффициентом диффузного отражения не менее 0,9 (стена, окрашенная в белый цвет), низкая фоновая освещенность 2) - здесь и далее по тексту: градус - единица измерений плоского угла Примечание D - измеряемое расстояние, м | |||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Дискретность измерений: - расстояний, м: - от 3,0 до 199,9 м включ. | 0,1 |
| - св. 199,9 м до верхнего предела измерений включ. | 1,0 |
| - углов наклона, градус | 0,1 |
| Напряжение электропитания постоянного тока, В | 3,7 |
| Условия эксплуатации: - температура окружающей среды, °С | от -20 до +50 |
| Габаритные размеры (ДлинахШиринахВысота) мм, не более | 115x45x85 |
| Масса, кг, не более | 0,19 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Дальномер лазерный* | RGK | 1 шт. |
| Ремешок на руку | - | 1 шт. |
| Чехол для переноски | - | 1 шт. |
| USB кабель для зарядки | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| * - модификация определяется договором поставки | ||
приведены в разделе 7«Работа с дальномером» документа «Руководство по эксплуатации.
Лазерные дальномеры RGK, D600-A, D1000-A, D1500-A».
Государственная поверочная схема для координатно-временных средств измерений, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831;
Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Росстандарта от 26 ноября 2018 г. № 2482;
Стандарт предприятия SNDWAY TECHNOLOGY (GUANGDONG) CO., LTD.
| Зарегистрировано поверок | 296 |
| Поверителей | 8 |
| Актуальность данных | 07.12.2024 |
