| Номер в госреестре | 90990-24 |
| Наименование СИ | Уровнемеры |
| Обозначение типа СИ | Метран-740 |
| Изготовитель | Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран"), г. Челябинск |
| Год регистрации | 2024 |
| Срок свидетельства | 15.01.2029 |
| МПИ (интервал между поверками) | 1 год - для уровнемеров с пределами допускаемой абсолютной погрешности ≤ ±3 мм; 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности свыше ±3 мм; 3 года - для уровнемеров, работающих при избыточном давлении (кроме работающих с сжиженным |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры Метран-740 (далее - уровнемеры) предназначены для измерений уровня жидкости и сыпучих материалов.
Принцип действия уровнемеров основан на применении метода частотно-модулированной непрерывной волны (FMCW). Уровнемеры непрерывно излучают частотно-модулированный сигнал в направлении к поверхности продукта. Отраженный от поверхности продукта сигнал принимается антенной уровнемера. В измерительном преобразователе уровнемера определяется разница между частотами излучаемого и отраженного сигналов и расстояние до поверхности среды. Уровнемеры вычисляют уровень на основе измеренного расстояния до продукта и положения точки, принятой за начало отсчета.
Уровнемеры состоят из:
- приемо-передающего устройства с антенной, предназначенного для излучения и приема радиочастотных импульсов, а также формирования выходного сигнала;
- измерительного преобразователя, выполняющего обработку отраженного сигнала, преобразование полученных в результате измерений величин в значение расстояния до поверхности среды (уровня), размещенного внутри односекционного или двухсекционного корпуса.
Уровнемеры могут оснащаться встроенным индикатором, предназначенным для отображения измеренных величин и настройки уровнемера.
Уровнемеры изготавливаются в двух моделях, различающихся рабочей частотой и типами антенн: Метран-740A, Метран-740В.
Уровнемеры изготавливается с кодами погрешности A, B, C, D, E.
Приемо-передающие устройства уровнемеров изготавливаются со следующими типами антенн: линзовая (для модели Метран-740В) и стержневая или рупорная (для модели Метран-740А). По типу присоединения уровнемеры выпускают с резьбовым и фланцевым присоединением. Возможно изготовление уровнемеров с высокотемпературным уплотнением, с функцией продувки антенны, с антикоррозионной пластиной.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом, принятым на предприятии изготовителе, на маркировочные таблички, расположенные на корпусе уровнемеров.
Пломбирование уровнемеров не предусмотрено.
Нанесение знака поверки на уровнемеры не предусмотрено.
Допускается изготовление уровнемеров с цветом корпуса и/или элементов корпуса, отличным от представленного на рисунках 1 и 2.
а) б) в) г) д) е) з)

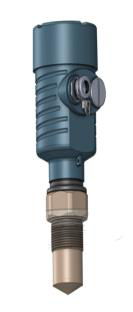

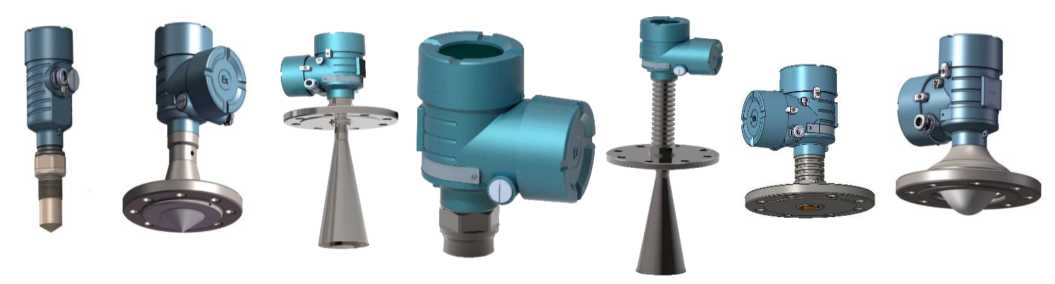

а) уровнемер со стержневой антенной; б) уровнемер c рупорной антенной с антикоррозионной изолирующей пластиной; в) уровнемер с рупорной антенной; г) уровнемер с линзовой антенной с резьбовым присоединением; д) уровнемер с рупорной антенной с высокотемпературным уплотнением; е) уровнемер с линзовой антенной с высокотемпературным уплотнением; з) уровнемер с линзовой антенной с фланцевым присоединением
Рисунок 1 - Общий вид уровнемеров
Односекционный
Двухсекционный
Рисунок 2 - Общий вид корпусов уровнемеров

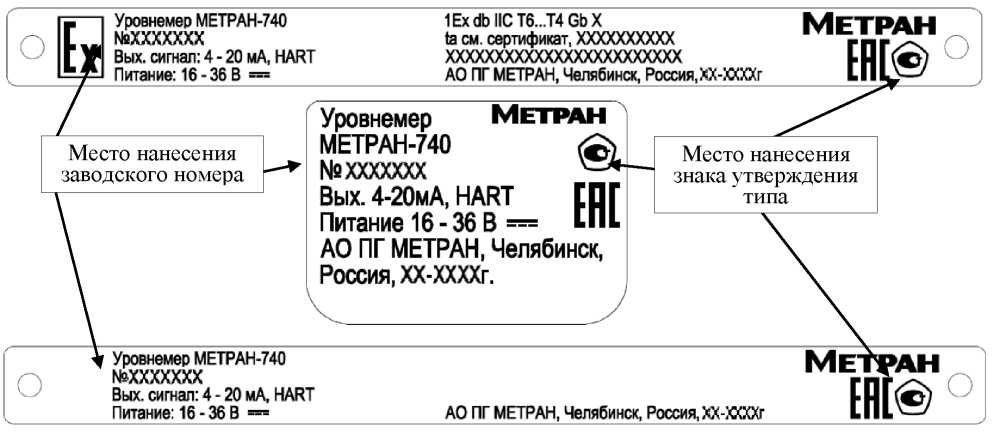

Рисунок 3 - Общий вид (схемы) маркировочных табличек
Уровнемеры имеют встроенное программное обеспечение (далее - ПО). ПО реализует алгоритм расчёта расстояния до поверхности среды, уровня, преобразование значений измеренных величин в выходные сигналы и вывод данных на индикатор. ПО устанавливается в уровнемеры на заводе-изготовителе и не подлежит изменению в процессе эксплуатации.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО__________________________________________
| Идентификационные данные (признаки) | Значение | |
| Метран-740А | Метран-740В | |
| Идентификационное наименование ПО | _ | _ |
| Номер версии (идентификационный номер) ПО | 1.Х.Х* | З.Х.Х* |
| Цифровой идентификатор ПО | _ | _ |
| * «X» не относится к метрологически значимой части ПО и принимает значения от 0 до 9. | ||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| Диапазоны измерений расстояния до поверхности продукта (уровня) 1), м: а) Метран-740А - стержневая антенна - рупорная антенна б) Метран-740В | от 0,35 до 15 от 0,2 до 40 от 0,2 до 40 | ||||
| Пределы допускаемой абсолютной погрешности измерений расстояния до поверхности продукта (уровня) по цифровому сигналу 2), мм, в диапазонах измерений: Lmin < Ьизм < Ьп - Ьп < Ьизм < 30 м - 30 < Ьизм < 40 м | Код погрешности | ||||
| А | в | С | D | Е | |
| ±5 ±1 ±1,5 | ±5 ±2 ±2 | ±8 ±3 ±3 | ±10 ±5 ±5 | ±20 ±10 ±10 | |
| Пределы допускаемой приведенной погрешности воспроизведения токового выходного сигнала от 4 до 20 мА, % диапазона воспроизведения - основной - дополнительной, вызванной изменением температуры окружающей среды от температуры (20±5) °С на каждый 1 °С | ±0,03 ±0,003 | ||||
1) Приведен максимально возможный диапазон измерений. Фактические значения диапазона измерений и Ln указываются в паспорте. В процессе эксплуатации диапазон измерений может быть перенастроен с внесением информации в паспорт.
2) При поверке уровнемера на месте эксплуатации пределы допускаемой абсолютной погрешности составляют ±3 мм, но не менее значений, указанных в таблице.
| Наименование характеристики | Значение |
| Примечания: 1. Введены следующие обозначения: Ьшш - минимальное значение диапазона измерений расстояния до поверхности продукта (уровня), м; Ь™ - измеренное значение расстояние до поверхности продукта (уровня), м; Ln - переходное значение расстояния до поверхности продукта (уровня), м. 2. При использовании токового выходного сигнала погрешность воспроизведения токового сигнала от 4 до 20 мА арифметически суммируется с погрешностью измерений расстояния до поверхности продукта (уровня) по цифровому сигналу 3. Основная и дополнительная погрешности воспроизведения токового выходного сигнала от 4 до 20 мА суммируются арифметически. | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, ГГц: - Метран-740А - Метран-740В | от 24,05 до 26,5 от 75 до 85 |
| Напряжение питания постоянного тока, В | от 16 до 36 |
| Выходной сигнал | от 4 до 20 мА (HART), Modbus, Profibus |
| Условия эксплуатации: - температура окружающей среды1)2), °С - относительная влажность окружающей среды при температуре плюс 35 °С, %, не более - температура измеряемой среды4), °С - избыточное давление измеряемой среды1), МПа, не более | от -40 до +85, от -50 до +853), от -60 до +853) 95 от -60 до +300 25,0 |
| Габаритные размеры, мм, не более: - высота5) - ширина - толщина | 600 360 360 |
| Масса5), кг, не более | 45 |
| Срок службы, лет | 20 |
| Наработка на отказ, ч, не менее | 130000 |
| Маркировка взрывозащиты | ОЕх ia IIC Т6...Т4 Ga X, 1Ех db IIC T6...T4 Gb X |
| Фактические значения указываются в паспорте. 2) Работоспособность индикатора обеспечивается при температуре окружающей среды от минус 20 °С до 85 °С. Воздействие температуры окружающей среды от минус 60 °С до минус 20 °С не приводит к повреждению индикатора, при этом показания индикатора могут быть нечитаемыми, частота его обновлений снижается. 3) По спецзаказу. 4) Фактические значения зависят от исполнения и указаны в руководстве по эксплуатации. 5) Без учета радиатора для уровнемеров с высокотемпературным уплотнением. | |
наносится на маркировочную табличку уровнемеров методом, принятым на предприятии изготовителе, и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество, шт./экз. |
| Уровнемеры | Метран-740 | 1 |
| Руководство по эксплуатации | 14.5383.000.00 РЭ | 1 |
| Паспорт | 14.5383.000.00 ПС | 1 |
| Примечание - Допускается поставлять один экземпляр руководства по эксплуатации на каждые 10 уровнемеров, поставляемых в один адрес отгрузки | ||
приведены в разделе 1 «Введение» руководства по эксплуатации 14.5383.000.00 РЭ.
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
ТУ 4214-105-51453097-2023 Уровнемеры Метран-740. Технические условия.
| Зарегистрировано поверок | 125 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
