| Номер в госреестре | 90991-24 |
| Наименование СИ | Анализаторы жидкости |
| Обозначение типа СИ | SUP |
| Изготовитель | Hangzhou Supmea Automation Co., Ltd, КНР |
| Год регистрации | 2024 |
| Срок свидетельства | 15.01.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы жидкости SUP (далее - анализаторы) предназначены для непрерывных измерений активности ионов водорода (рН), окислительно-восстановительного потенциала (ОВП), удельной электрической проводимости (УЭП) и массовой концентрации растворенного кислорода в водных растворах.
Принцип действия анализаторов заключается в регистрации электрического сигнала, поступающего с первичного измерительного преобразователя (датчика), преобразования электрического сигнала в цифровой код или сигнал постоянного тока, соответствующий результату измерений, и индикации полученного результата.
Анализаторы представляют собой стационарные приборы непрерывного действия.
Анализаторы выпускаются в нескольких моделях, имеющих конструктивные особенности и различные технические и метрологические характеристики. Перечень моделей анализаторов и измеряемые параметры представлены в таблице 1.
В состав анализаторов входят:
- контрольно-измерительное устройство (далее - контроллер). Контроллер представляет собой одноканальное универсальное устройство, выполненное в едином корпусе, оснащенное жидкокристаллическим дисплеем, клавишами управления и разъемами для подключения измерительных датчиков и соединительных проводов. Предусмотрено одновременное подключение к контроллеру одного измерительного датчика. Контроллер обеспечивает аналоговый выходной сигнал постоянного тока от 4 до 20 мА и цифровой сигнал через RS485 протокол связи Modbus-RTU;
- первичный измерительный преобразователь (далее - датчик). Анализаторы оснащаются комбинированными датчиками. В датчиках предусмотрена возможность термокомпенсации. Результаты измерений массовой концентрации растворенного кислорода, мг/дм3, могут быть также представлены в долях от концентрации насыщения, %.
Общий вид контроллеров и датчиков представлен на рисунках 1, 2.
На корпусе контроллеров расположены маркировочные таблички, которые содержат следующую информацию:
- наименование модели,
- наименование изготовителя,
- заводской номер, состоящий из латинских букв и цифр, и штрих-код заводского номера.
На корпусе датчиков или на проводе датчиков расположены маркировочные таблички, которые содержат информацию о заводском номере датчика, состоящем из цифр или латинских букв и цифр.
Информация на маркировочную табличку на корпусе контроллера наносится типографским способом. Заводской номер датчиков наносится на корпус датчика методом шелкографии или типографским способом, или наносится на провод в виде запаянной этикетки. Примеры маркировочных табличек приведены на рисунках 3, 4.
Заводской номер, однозначно идентифицирующий экземпляр средства измерений присваивается по номеру контроллера. Сведения о заводских номерах датчиков, входящих в состав средства измерений, указываются в паспорте.
Пломбирование анализаторов изготовителем не предусмотрено.
Нанесение знака поверки на анализаторы не предусмотрено.
а) модель SUP-DC2000-DL,
б) модель SUP-PH6.0-DL
Рисунок 1 - Общий вид контроллеров
модель SUP-TDS210-B-DL
б) датчик SUP-PH-5013A-DL
а) датчик SUP-PH-5011-DL
в) датчик SUP-PH-5014-DL
г) датчик SUP-PH-5015-DL
д) датчик SUP-PH-5016-DL
ж) датчик SUP-PH-5018-DL
е) датчик SUP-PH-5017-DL
з) датчик SUP-PH-5019-DL
и) датчик SUP-PH-5022-DL
к) датчик SUP-PH-6001-DL
| л) датчик SUP-PH-7001-DL 1 н) датчик SUP-ORP-6041-DL п) датчик SUP-TDS-7001-DL 1 1 с) датчик SUP-DO-7018-DL | Лист № 4 Всего листов 11 м) датчик SUP-PH-7002-DL / о) датчик SUP-ORP-6050-DL \ р) датчик SUP-PH-8001-DL т) датчик SUP-TDS-8001-DL |
Наименование модели
Обозначение изготовителя
заводской номер

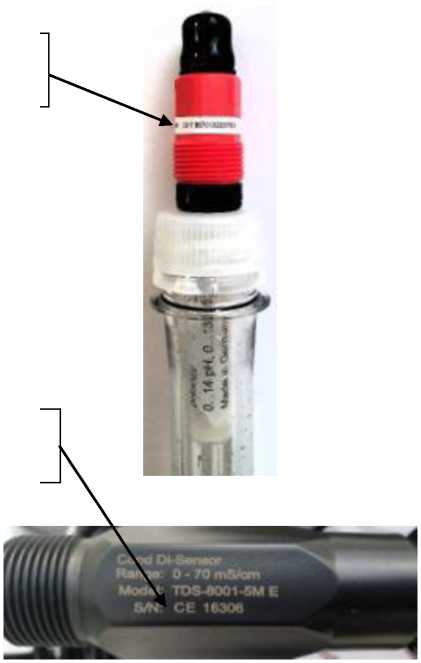

Место нанесения
заводского номера
Место нанесения
заводского номера

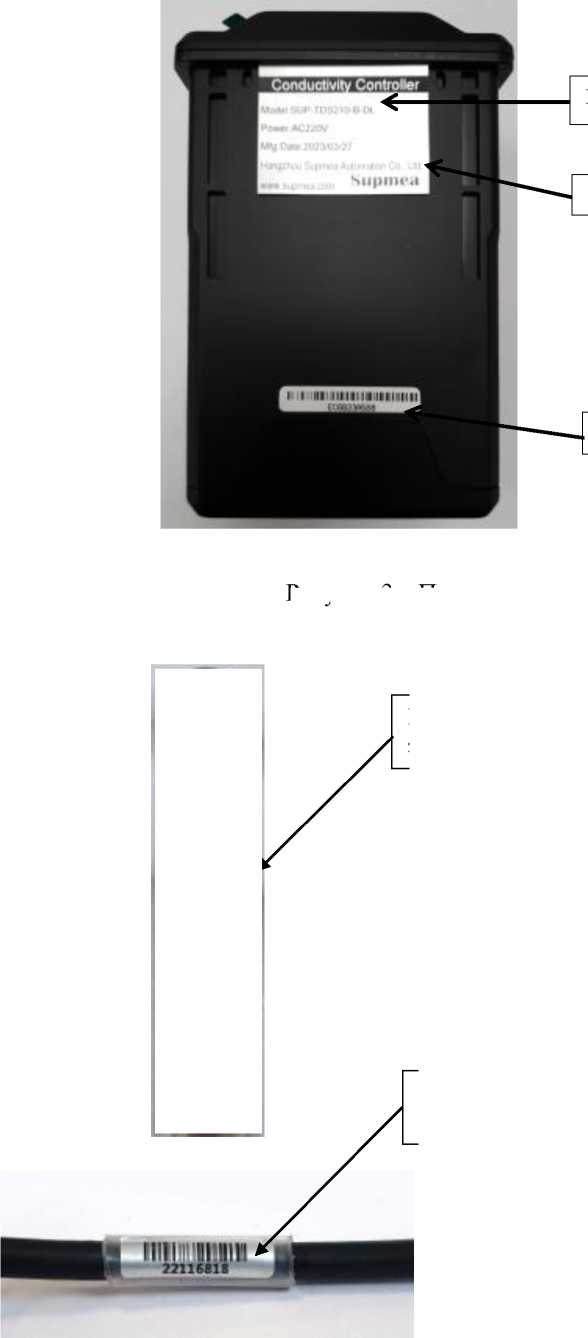

Рисунок 3 - Пример маркировочной таблички
Таблица 1 - Перечень моделей и измеряемые параметры
| Модель анализатора | Датчики | Измеряемые параметры | |||
| рН | ОВП | УЭП | О2 | ||
| SUP-DC2000- DL | SUP-TDS-8001-DL | - | - | + | - |
| SUP-PH-8001-DL | + | - | - | - | |
| SUP-DO-7018-DL | - | - | - | + | |
| SUP-PH6.0-DL | SUP-PH-5013A-DL, SUP-PH-5014-DL, SUP-PH-5015-DL, SUP-PH-5016-DL, SUP-PH-5017-DL, SUP-PH-5018-DL, SUP-PH-5019-DL, SUP-PH-5022-DL, SUP-PH-7001-DL, SUP-PH-7002-DL, SUP-PH-5011-DL, SUP-PH-6001-DL | + | - | - | - |
| SUP-ORP-6041-DL, SUP-ORP-6050-DL | - | + | - | - | |
| SUP-TDS210- B-DL | SUP-TDS-7001-DL | - | - | + | - |
Анализаторы оснащены встроенным программным обеспечением. Встроенное программное обеспечение разделено на метрологически значимую часть (Firmware Version для анализатора модели SUP-DC2000-DL, Software Version для анализаторов моделей SUP-PH6.0-DL, SUP-TDS210-B-DL) и метрологически незначимую часть (Bios Version для анализатора модели SUP-DC2000-DL, Hardware Version для анализаторов модели SUP-PH6.0-DL, SUP-TDS210-B-DL).
Основные функции метрологически значимой части программного обеспечения -обработка сигналов от первичного измерительного преобразователя и пересчет их в результат измерений в выбранных единицах измерений в соответствии с выбранным режимом, хранение результатов измерений.
Настройки программного обеспечения устанавливаются в контроллерах изготовителем и не могут быть изменены в дальнейшем. Доступ к программному обеспечению исключён конструкцией контроллера. Обновление метрологически значимой части программного обеспечения в процессе эксплуатации не предусмотрено.
Идентификация версии метрологически значимой части встроенного программного обеспечения осуществляется в главном меню контроллера.
Влияние ПО учтено при нормировании метрологических характеристик анализаторов.
Уровень защиты программного обеспечения от непреднамеренного и преднамеренного изменения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения представлены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Модель SUP-DC2000-DL | Модель SUP-TDS210-B-DL | Модель SUP-PH6.0-DL | |
| Идентификационное наименование программного обеспечения | - | - | - |
| Номер версии (идентификационный номер) программного обеспечения, не ниже | DC01M1V1.37 | EC6M1V1.40 | PH6S9V1.11 |
| Цифровой идентификатор программного обеспечения | - | - | - |
Метрологические характеристики анализаторов представлены в таблице 3, технические характеристики представлены в таблице 4, условия эксплуатации представлены в таблице 5.
Таблица 3 - Метрологические характеристики анализаторов
| Наименование характеристики | Значение |
| Диапазон измерений pH анализаторов модели SUP-PH6.0-DL, рН: - датчики SUP-PH-5013A-DL, SUP-PH-5014-DL, SUP-PH-5015-DL, SUP-PH-5016-DL, SUP-PH-5017-DL, SUP-PH-5018-DL, SUP-PH-5019-DL, SUP-PH-5022-DL, SUP-PH-7001-DL, SUP- PH-7002-DL, SUP-PH-5011-DL - датчик SUP-PH-6001-DL | от 1 до 14 от 1 до 12 |
| Диапазон измерений pH анализаторов модели SUP-DC2000-DL, рН: - датчик SUP-PH-8001-DL | от 1 до 14 |
| Пределы допускаемой абсолютной погрешности измерений рН анализаторов модели SUP-PH6.0-DL, SUP-DC2000-DL, рН | ±0,03 |
| Диапазон измерений окислительно-восстановительного потенциала (ОВП) анализаторов модели SUP-PH6.0-DL, мВ: - датчики SUP-ORP-6041-DL, SUP-ORP-6050-DL | от -135 до +1280 |
| Пределы допускаемой абсолютной погрешности измерений окислительновосстановительного потенциала (ОВП) анализаторов модели SUP-PH6.0-DL, мВ: - датчики SUP-ORP-6041-DL, SUP-ORP-6050-DL | ±6 |
| Диапазон измерений удельной электрической проводимости (УЭП) анализаторов модели SUP-TDS210-B-DL, См/м: - датчик SUP-TDS-7001-DL, константа ячейки 0,01 - датчик SUP-TDS-7001-DL, константа ячейки 0,1 - датчик SUP-TDS-7001-DL, константа ячейки 1 | от 1М0-6 до 2М0-3 от 1М0-5 до 2-10-2 от 1М0"4 до 2М0"1 |
| Диапазон измерений удельной электрической проводимости (УЭП) анализаторов модели SUP-DC2000-DL, См/м: - датчик SUP-TDS-8001-DL | от 1М0"6 до 7 |
| Пределы допускаемой приведенной к верхнему значению диапазона измерений погрешности измерений удельной электрической проводимости (УЭП) анализаторов модели SUP-TDS210-B-DL, SUP-DC2000-DL, % | ±1 |
| Диапазон измерений массовой концентрации растворенного кислорода анализаторов модели SUP-DC2000-DL, мг/дм3: - датчик SUP-DO-7018-DL | от 0 до 20 |
| Наименование характеристики | Значение |
| Пределы допускаемой приведенной к верхнему значению диапазона измерений погрешности измерений массовой концентрации растворенного кислорода анализаторов модели SUP-DC2000-DL, %: - датчик SUP-DO-7018-DL - в поддиапазоне измерений массовой концентрации растворенного кислорода от 0 до 2 мг/дм3 включ. | ±3 |
| Пределы допускаемой относительной погрешности измерений массовой концентрации растворенного кислорода анализаторов модели SUP-DC2000-DL, %: - датчик SUP-DO-7018-DL - в поддиапазоне измерений массовой концентрации растворенного кислорода св. 2 до 20 мг/дм3 | ±3 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон компенсации температуры анализируемой среды анализаторов модели SUP-PH6.0-DL, °C: - датчики SUP-PH-5011-DL, SUP-PH-5013A-DL | от 0 до +60 |
| - датчики SUP-PH-7001-DL, SUP- PH-7002-DL | от +5 до +80 |
| - датчики SUP-PH-5019-DL, SUP-PH-6001-DL | от 0 до +80 |
| - датчик SUP-PH-5016-DL, SUP-PH-5018-DL | от 0 до +100 |
| - датчики SUP-PH-5014-DL, SUP-PH-5015-DL, SUP-PH-5017-DL, SUP-PH5022-DL | от 0 до +130 |
| - датчик SUP-ORP-6041-DL, | от 0 до +80 |
| - датчик SUP-ORP-6050-DL | от 0 до +60 |
| Диапазон компенсации температуры анализируемой среды анализаторов модели SUP-DC2000-DL, °C: - датчик SUP-PH-8001-DL | от 0 до +60 |
| - датчик SUP-DO-7018-DL | от 0 до +50 |
| - датчик SUP-TDS-8001-DL | от 0 до +60 |
| Диапазон компенсации температуры анализируемой среды анализаторов модели SUP-TDS210-B-DL, °C: - датчик SUP-TDS-7001-DL | от 0 до +50 |
| Максимальное давление анализируемой среды анализаторов модели SUP-PH6.0-DL, МПа - датчики SUP-PH-5014-DL, SUP-PH-5015-DL, SUP-PH-5018-DL | 0,25 |
| - датчики SUP-PH-5013A-DL, SUP-PH-5019-DL | 0,3 |
| - датчики SUP-PH-5011-DL, SUP-PH-6001-DL, SUP-PH-7001-DL, SUP-PH7002-DL | 0,4 |
| - датчики SUP-PH-5016-DL, SUP-PH-5017-DL, SUP-PH-5022-DL | 0,6 |
| - датчики SUP-ORP-6041-DL, SUP-ORP-6050-DL | 0,6 |
| Максимальное давление анализируемой среды анализаторов модели SUP-DC2000-DL, МПа: - датчик SUP-PH-8001-DL | 0,6 |
| - датчик SUP-DO-7018-DL | 0,3 |
| - датчик SUP-TDS-8001-DL | 0,3 |
| Максимальное давление анализируемой среды анализаторов модели SUP-TDS210-B-DL, МПа: - датчик SUP-TDS-7001-DL, константа ячейки 0,01, 0,1 | 0,5 |
| - датчик SUP-TDS-7001-DL, константа ячейки 1,0 | 0,7 |
| Параметры электрического питания: - контроллеры SUP-DC2000-DL, SUP-TDS210-B-DL, SUP-PH6.0-DL: напряжение постоянного тока, В | 24 |
| напряжение переменного тока, В | 220 |
| Наименование характеристики | Значение |
| Выходные сигналы постоянного тока, мА | от 4 до 20 |
| Цифровые интерфейсы связи | RS-485 |
| Поддерживаемые протоколы связи | Modbus RTU |
| Масса, кг не более: - контроллеры SUP-DC2000-DL, SUP-TDS210-B-DL, SUP-PH6.0-DL - датчики SUP-PH-5014-DL, SUP-PH-5015-DL, SUP-PH-5017-DL, SUP-PH- | 0,7 |
| 5018-DL, SUP-ORP-6041-DL | 0,1 |
| - датчики SUP-PH-5016-DL, SUP-PH-5019-DL, SUP-PH-5022-DL, SUP-PH6001-DL, SUP-PH-7001-DL, SUP-PH-7002-DL, SUP-PH-8001-DL, SUP-ORP-6050-DL, SUP-TDS-8001-DL - датчики SUP-PH-5011-DL, SUP-PH-5013A-DL, SUP-TDS-7001-DL, SUP- | 0,2 |
| DO-7018-DL | 0,3 |
| Габаритные размеры, длина/ширина/высота, мм, не более: - контроллеры SUP-DC2000-DL, SUP-TDS210-B-DL, SUP-PH6.0-DL Габаритные размеры, длина/диаметр, мм, не более: | 100/150/100 |
| - датчик SUP-TDS-7001-DL | 125/26 |
| - датчик SUP-PH-8001-DL | 130/25 |
| - датчики SUP-PH-7001-DL, SUP-TDS-8001-DL | 135/31 |
| - датчик SUP-ORP-6041-DL | 150/20 |
| - датчик SUP-DO-7018-DL | 150/26 |
| - датчики SUP-PH-7002-DL, SUP-ORP-6050-DL | 150/31 |
| - датчики SUP-PH-5016-DL, SUP-PH-5019-DL - датчики SUP-PH-5014-DL, SUP-PH-5015-DL, SUP-PH-5017-DL, SUP-PH- | 160/32 |
| 5018-DL | 170/20 |
| - датчик SUP-PH-6001-DL | 170/29 |
| - датчик SUP-PH-5022-DL | 180/33 |
| - датчик SUP-PH-5013A-DL | 190/29 |
| - датчик SUP-PH-5011-DL | 190/31 |
| Степень защиты по ГОСТ 14254-15: - контроллеры SUP-DC2000-DL, SUP-TDS210-B-DL, SUP-PH6.0-DL | IP54 |
| - датчики | IP68 |
| Средняя наработка до отказа, ч | 70 000 |
| Средний срок службы, лет | 10 |
Таблица 5 - Условия эксплуатации
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от 0 до +60 от 30 до 80 от 84 до 106,7 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 6 - Комплектность анализаторов
| Наименование | Обозначение | Количество |
| Анализатор жидкости в составе: Контроллер Датчик | SUP | |
| SUP-DC2000-DL, SUP-TDS210-B-DL, SUP-PH6.0-DL | 1 шт., модель в соответствии с заказом | |
| SUP-TDS-8001-DL, SUP-PH-8001-DL, SUP-DO-7018-DL, SUP-TDS-7001-DL, SUP-PH-5013A-DL, SUP-PH-5014-DL, SUP-PH-5015-DL, SUP-PH-5016-DL, SUP-PH-5017-DL, SUP-PH-5018-DL, SUP-PH-5019-DL, SUP-PH-5022-DL, SUP-PH-7001-DL, SUP-PH-7002-DL, SUP-PH-5011-DL, SUP-PH-6001-DL, SUP-ORP-6041-DL, SUP-ORP-6050-DL | 1 шт., модель в соответствии с заказом | |
| Комплект принадлежностей и ЗИП | - | по заказу |
| Наименование | Обозначение | Количество |
| Методика поверки | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
- для модели SUP-DC2000-DL приведены в главе 7 «Принцип действия и работа с прибором» руководства по эксплуатации «Анализаторы жидкости SUP, модель SUP-DC2000-DL. Руководство по эксплуатации»;
- для модели SUP-TDS210-B-DL приведены в главе 4 «Принцип действия и работа с прибором» руководства по эксплуатации «Анализаторы жидкости SUP, модель SUP-TDS210-B-DL. Руководство по эксплуатации»;
- для модели SUP-PH6.0-DL приведены в главе 5 «Принцип действия и работа с прибором» руководства по эксплуатации «Анализаторы жидкости SUP, модель SUP-PH6.0-DL. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 9 февраля 2022 г. № 324 «Об утверждении Государственной поверочной схемы для средств измерений показателя рН активности ионов водорода в водных растворах»;
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2771 «Об утверждении Государственной поверочной схемы для средств измерений удельной электрической проводимости жидкостей»;
Приказ Федерального агентства по техническому регулированию и метрологии от 25 июля 2023 г. № 1505 «Об утверждении Государственной поверочной схемы для средств измерений массовой концентрации растворенных в жидких средах газов (кислорода, водорода и углекислого газа)»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ 8.450-81 «ГСИ. Шкала окислительных потенциалов водных растворов».
