Государственный реестр средств измерений

Амперметры многофункциональные S3I96-СМ, 90993-24

Амперметры многофункциональные S3I96-CM (далее - амперметры) предназначены для измерения среднеквадратического значения силы переменного тока в трехфазной электрической сети, а также частоты переменного тока.
Карточка СИ
Номер в госреестре 90993-24
Наименование СИ Амперметры многофункциональные
Обозначение типа СИ S3I96-СМ
Изготовитель Jiangsu Sfere Electric Co., Ltd., Китай
Год регистрации 2024
Срок свидетельства 15.01.2029
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Амперметры многофункциональные S3I96-CM (далее - амперметры) предназначены для измерения среднеквадратического значения силы переменного тока в трехфазной электрической сети, а также частоты переменного тока.

Описание

Принцип действия амперметров основан на аналого-цифровом преобразовании мгновенных значений силы переменного тока в действующие значения с отображением их на светодиодном дисплее. Измеренные значения силы переменного тока соответствуют среднеквадратическим значениям.

Конструктивно амперметры выполнены в диэлектрических пластиковых корпусах. Внутри корпуса расположены микроконтроллер, плата индикатора и разъемы. Амперметры имеют один аналоговый выход. Измеренные данные и состояние могут быть считаны через коммуникационный интерфейс RS-485 с протоколом Modbus-RTU. На передней панели корпуса амперметров расположен цифровой индикатор и кнопки управления.

Общий вид амперметров, места нанесения заводского номера и знака поверки представлены на рисунке 1.

Пломбирование амперметров не предусмотрено. Заводской номер в виде цифрового обозначения нанесен типографским способом на самоклеющуюся информационную табличку (шильд) на корпусе в месте, указанном на рисунке 1. Знак поверки в виде наклейки наносится на корпус амперметра.

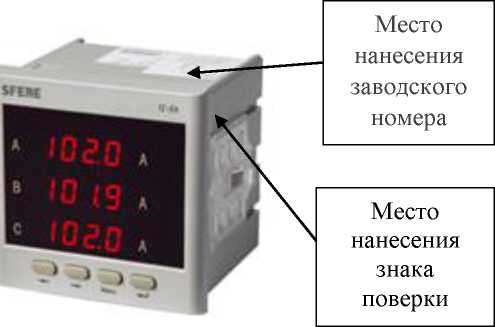

Рисунок 1 - Общий вид амперметров многофункциональных S3I96-CM, места нанесения заводского номера и знака поверки

Программное обеспечение

Амперметры имеют встроенное программное обеспечение (ПО). Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.

Идентификационные данные ПО приведены в таблице 1. Контрольная сумма исполняемого кода недоступна для потребителя.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1- Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

_

Номер версии (идентификационный номер) ПО, не ниже

v 1008

Цифровой идентификатор ПО

_

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Номинальное значение силы переменного тока (для трансформаторного включения с номинальным значением тока вторичной обмотки 5 А), А

200

Диапазоны измерения силы переменного тока

(0,005-1,2)-]н

Класс точности

0,5

Пределы допускаемой приведенной (к верхней границе диапазона) погрешности измерений силы переменного тока, %

±0,5

Диапазон измерений частоты переменного тока в диапазоне силы переменного тока от 0,15^1н до 1,2-!н, Гц

от 45 до 65

Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц

±0,01

Выходные аналоговые сигналы, мА

от 4 до 20

Пределы допускаемой приведенной (к верхнему пределу диапазона выходного аналогового сигнала) погрешности преобразований измеренного значения среднеквадратического значения силы переменного тока в выходной аналоговый сигнал, %

±0,5

Таблица 3 - Технические характеристики

Наименование характеристики

Значение

Габаритные размеры (длинахширинахвысота), мм, не более

96х96х98

Масса, кг, не более

0,5

Напряжение питания постоянного/переменного тока, В

от 80 до 270

Сопротивление изоляции, МОм, не менее:

100

Потребляемая мощность, В^А, не более

5

Наименование характеристики

Значение

Рабочие условия измерений:

- температура окружающего воздуха, °С

- относительная влажность воздуха, %

от -40 до +70 до 93

Средняя наработка на отказ, ч

50000

Средний срок службы, лет, не менее

5

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество шт./экз.

Амперметр многофункциональный

S3I96-CM

1

Паспорт

-

1

Руководство по эксплуатации

-

1

Методика поверки

-

1

Сведения о методах измерений

приведены в эксплуатационном документе «Амперметры многофункциональные S3I96-CM. Паспорт». Раздел «Использование прибора».

Нормативные документы

ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия»;

Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного тока от 1-10’8 до 100 А в диапазоне частот от 1-10’1 до 1-106 Гц»;

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;

Амперметры многофункциональные S3I96-CM. Стандарт предприятия.
