| Номер в госреестре | 90997-24 |
| Наименование СИ | Установка для поверки киловольтметров |
| Обозначение типа СИ | УПК-140ПТ |
| Изготовитель | Акционерное общество "Научно-исследовательский институт электронно-механических приборов" (АО "НИИЭМП"), г. Пенза |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка для поверки киловольтметров УПК-140ПТ (далее - установка) предназначена для генерации и измерений напряжений постоянного тока положительной полярности.
Возможно использование установки в качестве рабочего эталона 1 разряда при проведении поверки киловольтметров, измерительных систем, делителей напряжения и масштабных преобразователей напряжения, в соответствии с государственной поверочной схемой для средств измерений электрического напряжения постоянного тока - вольта в диапазоне от 1 до 500 кВ (положительной и отрицательной полярностей).
Принцип действия установки при генерации напряжения основан на преобразовании напряжения питания в напряжение постоянного тока с регулируемой амплитудой, которое при помощи умножителя увеличивается до необходимого уровня. Принцип действия установки при измерении напряжения основан на методе емкостно-омического деления с последующим измерением цифровым вольтметром.
Установка состоит из управляемого источника высокого напряжения Spellman SLS160P2000/NSS/DPM4 (далее - УИВН), блока управления БУ-140ПТ (далее - БУ), делителя напряжения высоковольтного ДНВ-140А (далее - ДНВ), блока измерительного БИ-140ПТ (далее - БИ), трехфазного понижающего трансформатора ТСЗИ-4,0 380/220 (далее -трансформатор) и персонального компьютера (далее - ПК).
УИВН состоит из блока инвертора и блока высокого напряжения. На задней панели блока инвертора имеется табличка с техническими данными, на которой напечатан методом лазерной маркировки серийный номер в виде буквенно-цифровых обозначений, однозначно идентифицирующих данный экземпляр.
Для питания УИВН используется трансформатор, понижающий напряжение сети питания с 380 В до 220 В. На верхней крышке трансформатора имеется табличка с техническими данными, на которой напечатан типографским методом заводской номер в виде цифровых обозначений, однозначно идентифицирующих данный экземпляр.
БУ преобразует команды ПК в управляющие сигналы УИВН и формирует управляющее напряжение, пропорциональное высокому напряжению УИВН.
БИ измеряет напряжение, поступающее с ДНВ, и передаёт результат в ПК.
На верхнюю крышку корпуса БУ и БИ нанесены методом лазерной маркировки их заводские номера в виде цифровых обозначений, однозначно идентифицирующие данные экземпляры.
ДНВ состоит из резисторов и конденсаторов на печатных платах, размещенных в корпусе, оболочка которого состоит из высоковольтного электрода, основания и диэлектрического цилиндра.
На основании ДНВ находится табличка с техническими данными, на которой напечатан заводской номер методом лазерной маркировки в виде цифровых обозначений, однозначно идентифицирующих данный экземпляр.
БУ и БИ пломбируются от несанкционированного доступа нанесением мастики на головку винта, соединяющего верхнюю и нижнюю части корпуса, расположенного в верхней его части под заглушкой. Блок инвертора и делитель напряжений пломбируются от несанкционированного доступа нанесением наклеек.
К установке данного типа относится установка для поверки киловольтметров УПК-140ПТ с заводским № 001, состоящая из:
- управляемого источника высокого напряжения Spellman SLS160P2000/NSS/DPM4 (блок инвертора, с заводским № 135400150-A00001, и блок высокого напряжения, с заводским № 135629428-B00001);
- блока управления БУ-140ПТ с заводским № 001;
- делителя напряжения высоковольтного ДНВ-140А с заводским № 001;
- блока измерительного БИ-140ПТ с заводским № 001;
- трехфазного понижающего трансформатора ТСЗИ-4,0 380/220 с заводским № 40032313;
- персонального компьютера.
Нанесение знака поверки на установку не предусмотрено.
Общий вид установки, обозначение мест пломбирования от несанкционированного доступа (А), мест нанесения заводских и серийных номеров (Б), и мест нанесения знака утверждения типа (В) представлены на рисунках 1 и 2.

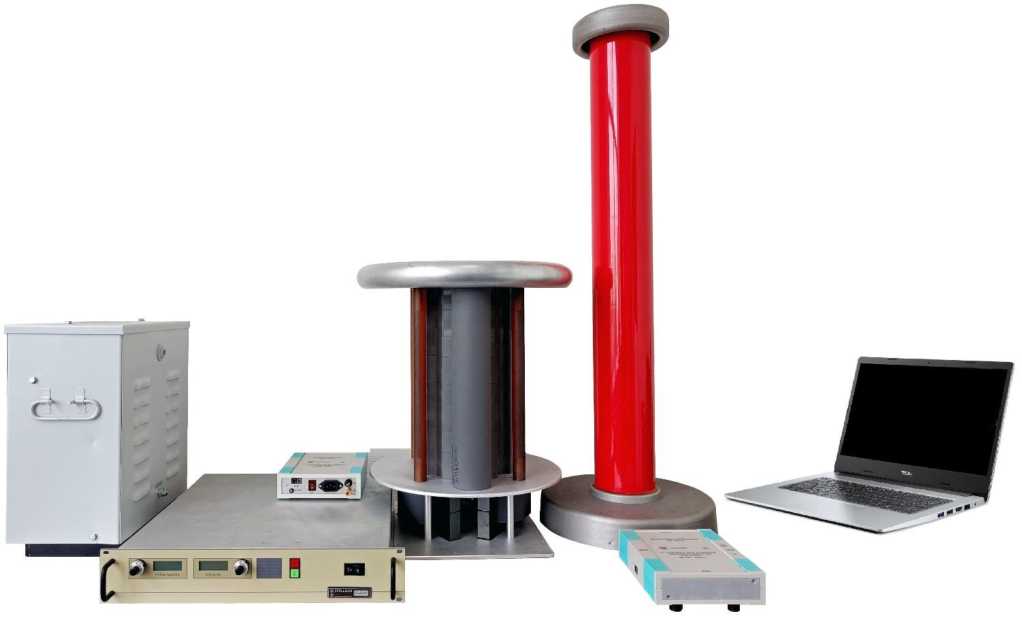

Рисунок 1 - Общий вид установки
а)
б)
в)
Illi
д)
е)

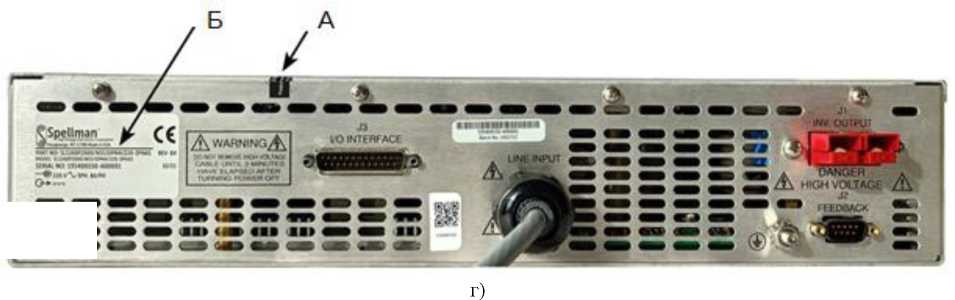

Рисунок 2 - Обозначение мест пломбирования от несанкционированного доступа, мест нанесения заводских и серийных номеров и мест нанесения знака утверждения типа а) БИ-140ПТ; б) БУ-140ПТ; в) ДНВ-140А; г) блока инвертора (вид сзади);
д) блока высокого напряжения; е) ТСЗИ-4,0 380/220
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения БИ
| Идентификационные данные (признаки) | Значение |
| Идентификационные данные ПО | bi140pt.hex |
| Версия ПО | не ниже 1.0.0.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Идентификационные данные программного обеспечения БУ
| Идентификационные данные (признаки) | Значение |
| Идентификационные данные ПО | bu140pt.hex |
| Версия ПО | не ниже 1.0.0.0 |
| Цифровой идентификатор ПО | - |
Таблица 3 - Идентификационные данные программного обеспечения программы управления
| Идентификационные данные (признаки) | Значение |
| Идентификационные данные ПО | Управление УПК-140ПТ |
| Версия ПО | не ниже 1.0.0.0 |
| Цифровой идентификатор ПО | - |
Таблица 4 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон генерации и измерений напряжения постоянного тока положительной полярности, кВ | от 1 до 140 |
| Пределы допускаемой относительной погрешности измерений напряжения постоянного тока положительной полярности, % | ± 0,1 |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжения переменного тока, В - частота переменного тока, Гц | от 196 до 242 и от 342 до 418 от 49,5 до 50,5 |
| Условия применения: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 до 80 от 84 до 106 |
| Габаритные размеры (высота х ширина х глубина), мм, не более - блока инвертора - блока высокого напряжения - ДНВ-140А - БИ-140ПТ - БУ-140ПТ - ТСЗИ-4,0 380/220 - персонального компьютера | 89 х 483 х 483 560 х 200 х 200 1100 х 360 х 400 55 х 205 х 200 55 х 205 х200 415 х 275 х 435 20 х 330 х 240 |
| Наименование характеристики | Значение |
| Масса установки, кг, не более | |
| - блока инвертора | 10 |
| - блока высокого напряжения | 38 |
| - ДНВ-140А | 28 |
| - БИ-140ПТ | 1,3 |
| - БУ-140ПТ | 1 |
| - ТСЗИ-4,0 380/220 | 48 |
| - персонального компьютера | 3 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 8 9000 |
наносится методом лазерной маркировки на верхние панели БИ, БУ, на основании ДНВ, и типографским способом на титульный лист руководства по эксплуатации.
Комплектность средства измерений представлена в таблице 6.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Блок измерительный БИ-140ПТ | РУКЮ.411134.002 | 1 |
| Делитель напряжения высоковольтный ДНВ-140А | РУКЮ.411522.008 | 1 |
| Блок управления БУ-140ПТ | РУКЮ.465277.001 | 1 |
| УИВН Spellman SLS160P2000/NSS/DPM4 | SLS160P2000 | 1 |
| Кабель БУ-УИВН 0,2 м. | РУКЮ.685666.003 | 1 |
| Трансформатор трехфазный понижающий ТСЗИ-4,0 380/220 | ТСЗИ | 1 |
| Кабель питания трехфазный 3 м | РУКЮ.685631.037 | 1 |
| Провод высоковольтный 1,2 м | РУКЮ.685651.002 | 2 |
| Модуль интерфейсный с кабелем USB USB-BOI | РУКЮ.468153.001 | 2 |
| Кабель волоконно-оптический HFBR-RTD45DZ 4,5 м | HFBR-RTD45DZ | 2 |
| Провод заземления 3 м | РУКЮ.685631.038 | 4 |
| Провод заземления 1,2 м | РУКЮ.685631.039 | 1 |
| Кабель питания Gembird PC-186-VDE, 1,8 м | PC-186-VDE | 1 |
| Зарядное устройство для Li-Ion аккумуляторных батарей (12,6В, 2А) | ZF120A-1262000 | 1 |
| ПК (ноутбук) с ПО | A114-33-P8C4 | 1 |
| Компьютерная мышь | OMW122 | 1 |
| Руководство по эксплуатации | РУКЮ.411723.008РЭ | 1 |
приведены в разделе 1.4 «Устройство и работа» документа «Установка для поверки киловольтметров УПК-140ПТ. Руководство по эксплуатации».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 30 декабря 2022 г. № 3344 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения постоянного тока в диапазоне от 1 до 500 кВ».
