| Номер в госреестре | 90998-24 |
| Наименование СИ | Комплексы программно-технические измерительные |
| Обозначение типа СИ | Апогей-М |
| Изготовитель | Общество с ограниченной ответственностью "Ракурс-инжиниринг" (ООО "Ракурс-инжиниринг"), г. Санкт-Петербург |
| Год регистрации | 2024 |
| Срок свидетельства | 16.01.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы программно-технические измерительные Апогей-М (далее - ПТК) предназначены для измерительных преобразований показаний силы и напряжения постоянного тока, частоты следования импульсов и сигналов от термопар и термометров сопротивлений.
Принцип действия ПТК заключается в преобразовании аналоговых сигналов в цифровой код в модулях ввода, передачи кода в модуль центрального процессора, обработки кода с целью предоставления информации о результатах измерений пользователю.
ПТК изготавливается согласно ТУ 26.51.70.190-029-83746501-2020 в исполнении П.
ПТК применяется для измерения и приема параметров технологического процесса, обработки и архивирования информации о ходе процесса, контроля и управления сложным технологическим оборудованием на промышленных предприятиях.
ПТК является проектно-компонуемым устройством и относится к изделиям с переменным составом измерительных каналов (далее - ИК). Состав ПТК определяется заказом.
В состав ПТК могут входить следующие функциональные блоки:
- устройства управления и ввода-вывода (программируемый контроллер, панель оператора и т.д.);
- средства электропитания (резервированная схема питания);
- серверное оборудование (сервера, коммуникационное оборудование и т.д.);
- устройство отображения и ввода информации;
- дополнительное оборудование, устанавливаемое в соответствии с техническими требованиями конкретного объекта автоматизации.
Измерительные каналы ПТК должны состоять из:
- контроллеров с аналоговыми модулями ввода, указанных в таблице 1 и реализующих аналого-цифровое преобразование;
- промежуточных измерительных преобразователей, указанных в таблице 1 и осуществляющих преобразования входных сигналов и гальваническую развязку входных цепей ПТК от внешних первичных измерительных преобразователей (наличие промежуточных измерительных преобразователей в ИК определяется проектом автоматизации или заказной спецификацией на конкретный объект автоматизации, допускается исполнение ИК без промежуточных измерительных преобразователей);
- устройства отображения информации, предназначенного для выполнения функций представления оперативной и архивной информации о работе технологического оборудования.
Общий вид комплекса представлен на рисунке 1.
Таблица 1 - Состав ИК ПТК
| Наименование типа СИ | Назначение СИ | Регистрационный номер в федеральном информационном фонде |
| Контроллеры программируемые логические REGUL RX00 | Аналого-цифровое преобразование | 63776-16 |
| Комплексы сбора данных многофункциональные МКСД | Аналого-цифровое преобразование | 58334-14 |
| Барьеры искробезопасности НБИ | Преобразование входных сигналов и гальваническая развязка | 59512-14 |
| Преобразователи температуры вторичные Барьер искробезопасности ЛПА-151 | Преобразование входных сигналов и гальваническая развязка | 61348-15 |

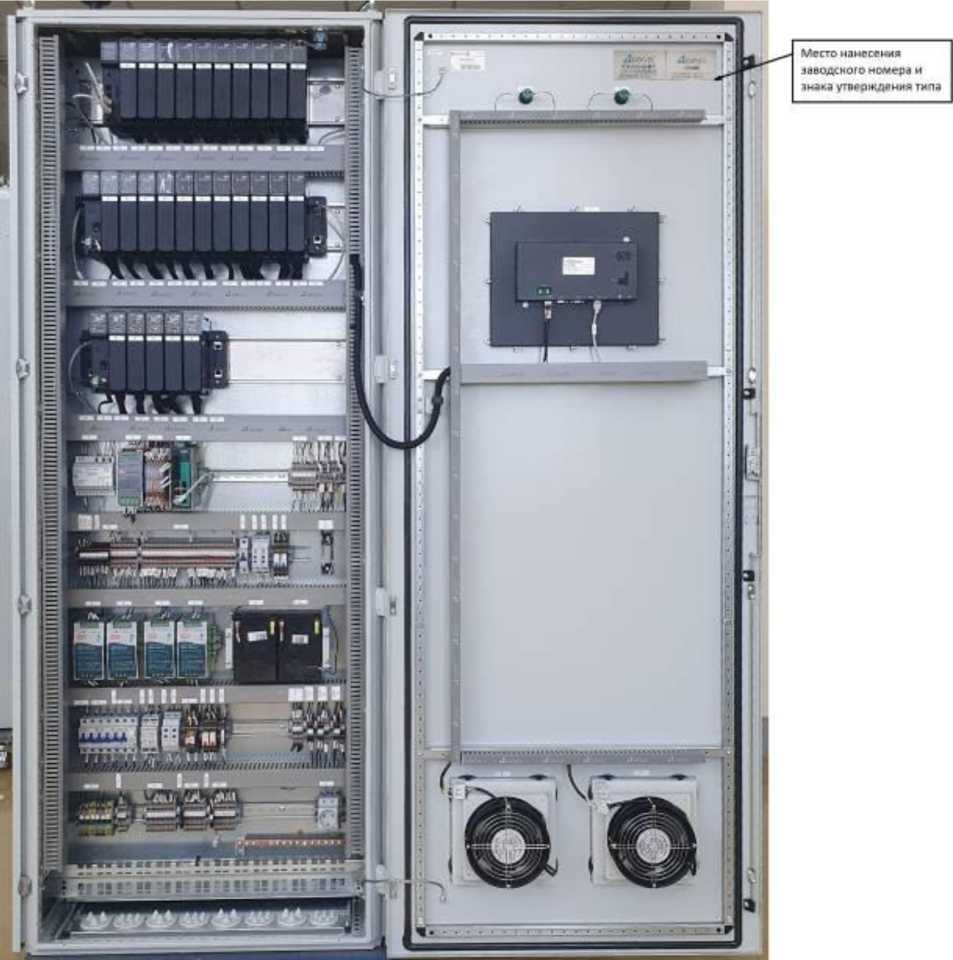

Рисунок 1 - Комплексы программно-технические измерительные Апогей-М в исполнении П
Функциональные части ПТК размещаются в одном или нескольких металлических шкафах напольного или настенного исполнения, конструкция которых обеспечивает защиту от несанкционированного доступа.
Заводской номер ПТК в форме числового и символьного кода наносится на каждый шкаф в виде наклейки (рисунок 2) с внутренней стороны дверцы шкафа, согласно рисунку 1.
Нанесение знака поверки на корпус шкафов ПТК и в паспорт ПТК не предусмотрено.
Пломбирование ПТК не предусмотрено.
--
лл ракурс
ШУиВВ
Заводской номер Р24 2022 01 К Дата изготовления июнь 2023
ТУ 26.51.70 100-029-83746501 -2020
Заводской номер Р24 2022-01 100
Дата изготовления июнь 2023
Рисунок 2 - Вид наклейки
Программное обеспечение (далее - ПО) ПТК представляет собой совокупность программ, обеспечивающих функционирование комплекса при заданном режиме совместимости и взаимодействия её компонентов.
Метрологически значимое программное обеспечение системы включает:
- ПО измерительных модулей;
- ПО прикладное верхнего уровня.
Встроенное ПО устанавливается в энергонезависимую память измерительных модулей в процессе их производства на заводе-изготовителе. Конструкция ПТК исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию в процессе эксплуатации. Идентификационные данные и уровень защиты ПО измерительных модулей, входящих в состав комплекса, приведены в описаниях типа на соответствующие средства измерений.
ПО выполняет логические и вычислительные операции по сбору, обработке, хранению, управлению, передаче и представлению данных.
Идентификационные данные приеладного ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные прикладного ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | RegulRTS |
| Идентификационный номер ПО среды исполнения | не ниже 3.5.6.1 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Метрологические характеристики приведены в таблице 3.
Таблица 3 - Метрологические характеристики ПТК Апогей-М в исполнении П
| Наименование ИК | Диапазоны преобразований аналоговых сигналов | Пределы допускаемой основной погрешности1), % | Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур1), %/°С |
| 1 | 2 | 3 | 4 |
| ИК измерения сигналов силы постоянного тока | от 0 до 20 мА от 4 до 20 мА | Y = ± 0,4 | Y = ± 0,015 |
| ИК измерения сигналов напряжения постоянного тока | от -5 до +5 В от 0 до 5 В от -10 до +10 В от 0 до 10 В | Y = ± 0,25 | |
| ИК измерения сигналов от ТС 50М а = 0,00428 1/°C | от -180 до +200 °С | Y = ± 0,2 | |
| ИК измерения сигналов от ТС 100М а = 0,00428 1/°C | от -180 до +200 °С | ||
| ИК измерения сигналов от ТС 50П а = 0,00391 1/°C | от -200 до +850 °С | ||
| ИК измерения сигналов от ТС 100П а = 0,00391 1/°C | от -200 до +850 °С | ||
| ИК измерения сигналов от ТС Pt100 а = 0,00385 1/°C | от -200 до +850 °С | ||
| ИК измерения сигналов от ТС 53М а = 0,00426 1/°C | от -50 до +180 °С |
Продолжение таблицы 3
| 1 | 2 | 3 | 4 |
| ИК измерения сигналов от ТП тип J | от -210 до +1200 °С | Y = ± 0,4 | Y = ± 0,009 |
| ИК измерения сигналов от ТП тип E | от -270 до +1000 °С | ||
| ИК измерения сигналов от ТП тип K | от -270 до +1370 °С | ||
| ИК измерения сигналов от ТП тип L | от -200 до +800 °С | ||
| ИК частоты следования импульсов (REGUL RX00) | от 1 Гц до 500 кГц | 5 = ± 0,01 | _ |
| ИК частоты следования импульсов (МКСД) | от 0,04 до 100 Гц от 100 до 1000 Гц от 1000 до 3000 Гц от 3000 до 10000 Гц от 10 до 20 кГц | Y = ± 0,001 5 = ± 0,002 5 = ± 0,01 5 = ± 0,02 5 = ± 0,06 | _ |
Примечание:
Пределы допускаемой погрешности канала компенсации температуры холодного спая термопары со встроенным термочувствительным элементом ±1 °C не включена в значение погрешности.
1) y — приведенная к диапазону измерений погрешность, 5 - относительная погрешность.
2) Для ИК ТС разница между минимальным и максимальным значениями диапазона должна быть не менее 200 °C.
3) Для ИК ТП разница между минимальным и максимальным значениями диапазона должна быть не менее 400 °C.
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания1): - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В | от 198 до 253 от 47 до 54 от 198 до 242 |
| Нормальные условия: - температуры окружающей среды, °С - относительная влажность, % | от +15 до +25 от 10 до 80 |
| Рабочие условия: - температуры окружающей среды, °С - относительная влажность, % | от 0 до +45 от 10 до 80 |
| Средний срок службы, лет, не менее Средняя наработка до отказа, час, не менее | 10 50000 |
| Примечание: 1) Электропитание ПТК осуществляется от двух независимых сетей, каждая из которых является сетью переменного тока напряжением 230 В, частотой 50 Гц (60 Гц) или одна из которых является сетью переменного тока напряжением 230 В, а другая - сетью постоянного тока напряжением 220 В в соответствии с ГОСТ 29322-2014. | |
наносится на титульный лист руководства по эксплуатации типографским способом и на этикетке расположенном внутри шкафа.
Таблица 5 - Комплектность ПТК
| Наименование | Обозначение | Примечание |
| Комплексы программно-технические ПТК | В соответствии с заказом | 1 шт. |
| Комплекты конструкторской, технической и эксплуатационной документации | _ | 1 компл. |
приведены в Части 1 Руководства по эксплуатации «Комплексы программно-технические измерительные «Апогей-М» В14.2020.00.001.РЭ в разделе «Методы измерений».
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1-10-16 до 100 А»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
ТУ 26.51.70.190-029-83746501-2020 Комплексы программно-технические
измерительные Апогей-М. Технические условия.
