| Номер в госреестре | 90999-24 |
| Наименование СИ | Машины координатно-измерительные стационарные |
| Обозначение типа СИ | UNIMETRO |
| Изготовитель | Dongguan UNIMETRO Precision Machinery Co., Ltd, Китай (производственная площадка: Shanghai Unimetro Аutomation Equipment Co, Ltd, Китай) |
| Год регистрации | 2024 |
| Срок свидетельства | 16.01.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины координатно-измерительные стационарные UNIMETRO (далее - КИМ) предназначены для измерений геометрических параметров деталей сложной формы, отклонения формы и расположения поверхностей элементов деталей.
Принцип действия КИМ основан на поочередном измерении координат определенного числа точек поверхности детали и последующих расчетах линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.
Три направляющие измерительной машины образуют декартову базовую систему координат X, Y, Z, в которой расположена измерительная головка. Перемещение центра щупа головки измеряются цифровыми измерительными системами высокой разрешающей способности и точности.
КИМ выпускается 4 модификаций, отличающихся между собой типоразмерами, метрологическими и техническими характеристиками:
модификация HELIUM, 17 типоразмеров: 565, 575, 686, 6106, 8106, 8126, 8156, 8206, 8107, 8157, 8207, 10108, 10128, 10158, 10208, 10258, 10308;
модификация ARGON, 31 типоразмер: 10108, 10158, 10208, 10258, 10308, 121510, 122010, 122510, 123010, 123510, 152010, 152510, 153010, 153510, 152012, 152512, 153012, 153512, 152015, 152515, 153015, 153515, 162515, 163015, 163515, 183015, 183515, 202515, 203015, 203515, 204015;
модификация NEON включает в себя 23 типоразмера: 565, 686, 8106, 8156, 8107, 8157, 10108, 10158, 10208, 121510, 122010, 122510, 123010, 152010, 152510, 153010, 152012, 152512, 153012, 152015, 152515, 153015, 153515;
модификация KRYPTON, 23 типоразмера: 10158, 10208, 122010, 122510, 152010, 152510, 153010, 152012, 152512, 153012, 152015, 152515, 153015, 153515, 154015, 163016, 183016, 203016, 204016, 253016, 254016, 253020, 254020.
Конструкция КИМ портальная, с неподвижным гранитным измерительным столом, боковым приводом портала.
КИМ оснащаются одной из комбинацией с измерительной головкой и контактным датчиком:
| Измерительная головка | Контактный датчик |
| PH10 (M, MQ, T, iQ) | TP20, TP200 или SP25M |
| PH20 | TP20 |
| MH20i | TP20 |
| REVO | RSP2 или RSP3 |
Пломбирование корпуса КИМ от несанкционированного доступа не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид КИМ с указанием места нанесения заводского номера приведены на рисунках 1-4.
Заводской номер в виде буквенно-цифрового обозначения, наносится типографским способом на шильд в месте, указанном на рисунках 1-4.
Общий вид шильда системы представлен на рисунке 5.

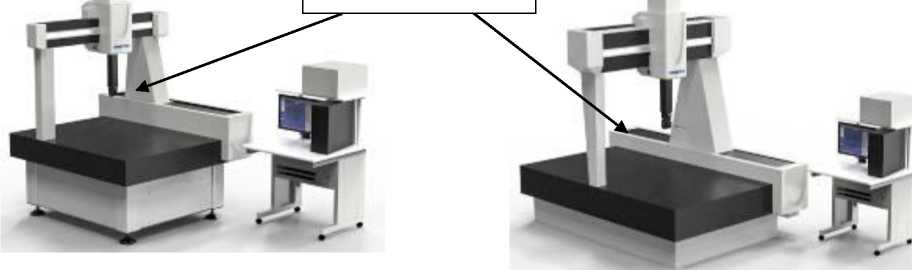

Место нанесения заводского номера
Рисунок 1- Общий вид КИМ модификации HELIUM
Рисунок 2- Общий вид КИМ модификации ARGON
Место нанесения
заводского номера

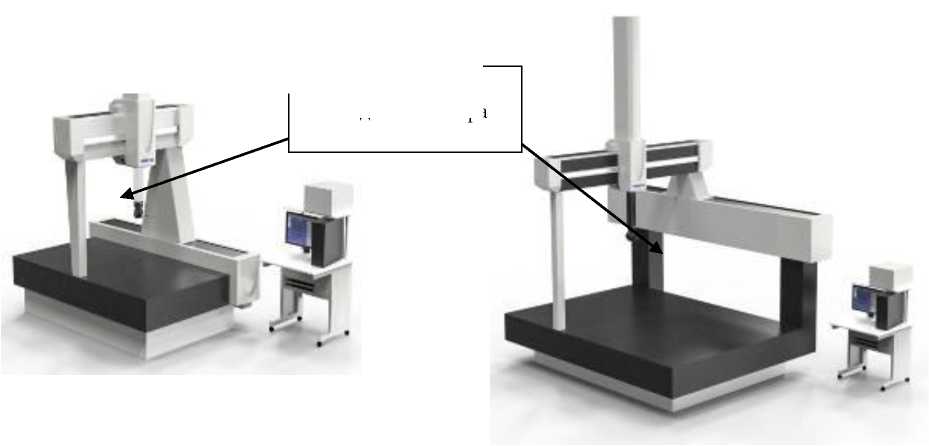

Рисунок 3 - Общий вид КИМ модификации NEON
Рисунок 4 - Общий вид КИМ модификации KRYPTON
Model: KRYPTON122010
S/N: NA23108
Power: 1000W
YEAR: 2023
Shanghai Unimetro Automation Equipment Co., Ltd
NO.396 Kangyuan Rd. Qingpu District Shanghai. PR.China.
UNIMERO Made in P.R.China
Рисунок 5 - Общий вид шильда КИМ
КИМ оснащаются программным обеспечением (далее - ПО): РС-DMIS, PolyWorks, Metrolog X4, Rational DMIS, MODUS, Acro Cad или Inspect 3D Geomera.
ПО РС-DMIS, ПО PolyWorks, ПО Metrolog X4, ПО Rational DMIS, ПО MODUS, ПО Acro Cad и ПО Inspect 3D Geomera применяются для сбора, обработки и анализа измерительной информации.
ПО и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты ПО «высокий» в соответствии с Р.50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение, не ниже | ||||||
| Идентификационное наименование ПО | PC- DMIS | PolyWorks | Metrolog X4 | Rational DMIS | MODUS | Acro Cad | Inspect 3D Geomera |
| Номер версии (идентификационный номер) ПО | V.10 | 2019IR1 | V.7 | 7.7 | V.1.6 | 3.7 | 2022R1 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - | ||||||
Основные метрологические и технические характеристики КИМ представлены в таблицах 2-7.
Таблица 2 - Метрологические характеристики машин координатно- измерительных UNIMETRO, модификация HELIUM
| Типоразмер | Диапазон измерений, мм | Пределы допускаемой объемной погрешности, MPEe, мкм | Пределы допускаемой абсолютной погрешности измерительной головки, MPEp, мкм | ||||
| И | змерительная головка + контактный датчик | ||||||
| PH10 (M, MQ, T, iQ) + TP20/TP200, PH20+TP20, MH20i+TP20 | PH10 (M, MQ, T, iQ) + SP25M | PH10 (M, MQ, T, iQ) + TP20/ TP200, PH20+TP20, MH20i+TP20 | PH10 (M, MQ, T, iQ) + SP25M | ||||
| Ось X | Ось Y | Ось Z | |||||
| 565 | от 0 до 500 | от 0 до 610 | от 0 до 500 | ±(1,9+L/333)* ±(1,9+L/250)** | ±(1,7+L/333)* ±(1,7+L/250)** | ±2,5 | ±1,7 |
| 575 | от 0 до 710 | ||||||
| 686 | от 0 до 600 | от 0 до 813 | от 0 до 600 | ±(2,0+L/333)* ±(2,0+L/250)** | |||
| 6106 | от 0 до 1013 | ||||||
| 8106 | от 0 до 800 | ||||||
| 8126 | от 0 до 1213 | ||||||
| 8156 | от 0 до 1513 | ||||||
| 8206 | от 0 до 2013 | ||||||
| 8107 | от 0 до 1013 | от 0 до 700 | |||||
| 8157 | от 0 до 1513 | ||||||
| 8207 | от 0 до 2020 | ||||||
| 10108 | от 0 до 1000 | от 0 до 1020 | от 0 до 800 | ±(2,3+L/333)* ±(2,3+L/250)** | ±(2,0+L/333)* ±(2,0+L/250)** | ±2,0 | |
| 10128 | от 0 до 1220 | ||||||
| 10158 | от 0 до 1520 | ||||||
| 10208 | от 0 до 2020 | ||||||
| 10258 | от 0 до 2520 | ||||||
| 10308 | от 0 до 3020 | ||||||
Примечание: L- измеряемая длина в мм;
*- при температуре окружающего воздуха от +18 до +22 °С;
**- при температуре окружающего воздуха от +16 до +26 °С, и при оснащении КИМ системой активной температурной компенсации.
Таблица 3 - Метрологические характеристики машин координатно- измерительных UNIMETRO, модификация ARGON
| Типоразмер | Диапазон измерений, мм | Пределы допускаемой объемной погрешности, MPEe, мкм | Пределы допускаемой абсолютной погрешности измерительной головки, MPEp, мкм | ||||
| Измерительная головка + контактный датчик | |||||||
| PH10 (M, MQ, T, iQ) +TP20/TP200, PH20+TP20, REVO+RSP-2 | PH10 (M, MQ, T, iQ) + SP25M, REVO+RSP-3 | PH10 (M, MQ, T, iQ) +TP20/TP200, PH20+TP20, REVO+RSP-2 | PH10 (M, MQ, T, iQ) + SP25M, REVO+RSP-3 | ||||
| Ось X | Ось Y | Ось Z | |||||
| 10108 | от 0 до 1000 | от 0 до 1020 | от 0 до 800 | ±(2,0+L/333)* ±(2,0+L/250)** | ±(1,7+L/333)* ±(1,7+L/250)** | ±2,0 | ±1,7 |
| 10158 | от 0 до 1520 | ||||||
| 10208 | от 0 до 2020 | ||||||
| 10258 | от 0 до 2520 | ||||||
| 10308 | от 0 до 3020 | ||||||
| 121510 | от 0 до 1200 | от 0 до 1520 | от 0 до 1000 | ±(2,4+L/333)* ±(2,4+L/250)** | ±(2,0+L/333)* ±(2,0+L/250)** | ±2,4 | ±2,0 |
| 122010 | от 0 до 2020 | ||||||
| 122510 | от 0 до 2520 | ||||||
| 123010 | от 0 до 3020 | ||||||
| 123510 | от 0 до 3520 | ||||||
| 152010 | от 0 до 1500 | от 0 до 2020 | ±(2,7+L/333)* ±(2,7+L/250)** | ±(2,3+L/333)* ±(2,3+L/250)** | ±2,7 | ±2,3 | |
| 152510 | от 0 до 2520 | ||||||
| 153010 | от 0 до 3020 | ||||||
| 153510 | от 0 до 3520 | ||||||
| 152012 | от 0 до 2020 | от 0 до 1200 | ±(3,0+L/333)* ±(3,0+L/250)** | ±(2,7+L/333)* ±(2,7+L/250)** | ±3,0 | ±2,7 | |
| 152512 | от 0 до 2520 | ||||||
| 153012 | от 0 до 3020 | ||||||
| 153512 | от 0 до 3520 | ||||||
| 152015 | от 0 до 2020 | от 0 до 1500 | ±(3,1+L/333)* ±(3,1+L/250)** | ±(2,8+L/333)* ±(2,8+L/250)** | ±3,1 | ±2,8 | |
| 152515 | от 0 до 2520 | ||||||
| 153015 | от 0 до 3020 | ||||||
| 153515 | от 0 до 3520 | ||||||
| 162515 | от 0 до 1600 | от 0 до 2520 | от 0 до 1500 | ±(3,4+L/333)* ±(3,4+L/250)** | ±(3,0+L/333)* ±(3,0+L/250)** | ±3,4 | ±3,0 |
| 163015 | от 0 до 3020 | ||||||
| 163515 | от 0 до 3520 | ||||||
| 183015 | от 0 до 1800 | от 0 до 3020 | ±(3,6+L/333)* ±(3,6+L/250)** | ±(3,2+L/333)* ±(3,2+L/250)** | ±3,6 | ±3,2 | |
| 183515 | от 0 до 3520 | ||||||
| 202515 | от 0 до 2000 | от 0 до 2520 | ±(3,9+L/333)* ±(3,9+L/250)** | ±(3,6+L/333)* ±(3,6+L/250)** | ±3,9 | ±3,6 | |
| 203015 | от 0 до 3020 | ||||||
| 203515 | от 0 до 3520 | ||||||
| 204015 | от 0 до 4020 |
Примечание: L- измеряемая длина в мм;
*- при температуре окружающего воздуха от +18 до +22 °С;
**- при температуре окружающего воздуха от +16 до +26 °С, и при оснащении КИМ системой активной температурной компенсации.
Таблица 4 - Метрологические характеристики машин координатно- измерительных UNIMETRO, модификация NEON
| Типор азмер | Диапазон измерений, мм | Пределы допускаемой объемной погрешности, MPEe, мкм | Пределы допускаемой абсолютной погрешности измерительной головки, MPEp, мкм | ||||||||
| Измерительная головка + контактный датчик | |||||||||||
| PH10 (M, MQ, T, iQ) + TP20/TP200, PH20+TP20 | PH10 (M, MQ, T, iQ) + SP25M | REVO+RSP-2 | REVO+RSP-3 | PH10 (M, MQ, T, iQ) + TP20/TP200, PH20 + TP20 | PH10 (M, MQ, T, iQ) +SP25M | revo + RSP-2 | REVO + RSP-3 | ||||
| Ось X | Ось Y | Ось Z | |||||||||
| 565 | от 0 до 500 | от 0 до 610 | от 0 до 500 | ±(1,4+L/333)* ±(1,4+L/250)** | ±(1,2+L/333)* ±(1,2+L/250)** | - | - | ±2,5 | ±1,2 | - | - |
| 686 | от 0 до 600 | от 0 до 810 | от 0 до 600 | ±(1,5+L/333)* ±(1,5+L/250)** | ±(1,3+L/333)* ±(1,3+L/250)** | - | - | ±1,3 | - | - | |
| 8106 | от 0 до 800 | от 0 до 1013 | ±(1,5+L/333)* ±(1,5+L/250)** | ±(1,3+L/333)* ±(1,3+L/250)** | ±1,5 | ±1,3 | |||||
| 8156 | от 0 до 1513 | ||||||||||
| 8107 | от 0 до 1013 | от 0 до 700 | |||||||||
| 8157 | от 0 до 1513 | ||||||||||
| 10108 | от 0 до 1000 | от 0 до 1020 | от 0 до 800 | ±(1,8+L/333)* ±(1,8+L/250)** | ±(1,5+L/333)* ±(1,5+L/250)** | ±(1,8+L/333)* ±(1,8+L/250)** | ±(1,5+L/333)* ±(1,5+L/250)** | ±1,5 | ±1,8 | ±1,5 | |
| 10158 | от 0 до 1520 | ||||||||||
| 10208 | от 0 до 2020 | ||||||||||
| 121510 | от 0 до 1200 | от 0 до 1520 | от 0 до 1000 | ±(2,1+L/333)* ±(2,1+L/250)** | ±(1,8+L/333)* ±(1,8+L/250)** | ±(2,1+L/333)* ±(2,1+L/250)** | ±(1,8+L/333)* ±(1,8+L/250)** | ±1,8 | ±2,1 | ±1,8 | |
| 122010 | от 0 до 2020 | ||||||||||
| 122510 | от 0 до 2520 | ||||||||||
| 123010 | от 0 до 3020 | ||||||||||
| 152010 | от 0 до 1500 | от 0 до 2020 | ±(2,3+L/333)* ±(2,3+L/250)** | ±(2,0+L/333)* ±(2,0+L/250)** | ±(2,3+L/333)* ±(2,3+L/250)** | ±(2,0+L/333)* ±(2,0+L/250)** | ±2,0 | ±2,3 | ±2,0 | ||
| 152510 | от 0 до 2520 | ||||||||||
| 153010 | от 0 до 3020 | ||||||||||
| 152012 | от 0 до 2020 | от 0 до 1200 | ±(2,5+L/333)* ±(2,5+L/250)** | ±(2,2+L/333)* ±(2,2+L/250)** | ±(2,5+L/333)* ±(2,5+L/250)** | ±(2,2+L/333)* ±(2,2+L/250)** | ±2,2 | ±2,5 | ±2,2 | ||
| 152512 | от 0 до 2520 | ||||||||||
| 153012 | от 0 до 3020 | ||||||||||
| 152015 | от 0 до 2020 | от 0 до 1500 | ±(2,7+L/333)* ±(2,7+L/250)** | ±(2,4+L/333)* ±(2,4+L/250)** | ±(2,7+L/333)* ±(2,7+L/250)** | ±(2,4+L/333)* ±(2,4+L/250)** | ±2,7 | ±2,4 | ±2,7 | ±2,4 | |
| 152515 | от 0 до 2520 | ||||||||||
| 153015 | от 0 до 3020 | ||||||||||
| 153515 | от 0 до 3520 | ||||||||||
| Примечание: L- измеряемая длина в мм; *- при температуре окружающего воздуха от +18 до +22 °С; **- при температуре окружающего воздуха от +16 до +26 °С, и при оснащении КИМ системой активной температурной компенсации. | |||||||||||
Таблица 5 - Метрологические характеристики машин координатно- измерительных UNIMETRO, модификация KRYPTON
| Типоразмер | Диапазон измерений, мм | Пределы допускаемой объемной погрешности, MPEe, мкм | Пределы допускаемой абсолютной погрешности измерительной головки, MPEp, мкм | |||||
| Измерительная головка + контактный датчик | ||||||||
| PH10 (M, MQ, T, iQ) + TP20/TP200, PH20+TP20, REVO+RSP-2 | PH10 (M, MQ, T, iQ) + SP25M, REVO+RSP-3 | PH10 (M, MQ, T, iQ) + TP20/TP200, PH20+TP20 | REVO+ RSP-2 | PH10 (M, MQ, T, iQ) + SP25M, REVO+ RSP-3 | ||||
| Ось X | Ось Y | Ось Z | ||||||
| 10158 | от 0 до 1000 | от 0 до 1520 | от 0 до 800 | ±(2,1+L/333)* ±(2,1+L/250)** | ±(1,8+L/333)* ±(1,8+L/250)** | ±2,5 | ±2,1 | ±1,8 |
| 10208 | от 0 до 2020 | |||||||
| 122010 | от 0 до 1200 | от 0 до 2020 | от 0 до 1000 | ±(2,3+L/333)* ±(2,3+L/250)** | ±(2,0+L/333)* ±(2,0+L/250)** | ±2,3 | ±2,0 | |
| 122510 | от 0 до 2520 | |||||||
| 152010 | от 0 до 1500 | от 0 до 2020 | ±(2,5+L/333)* ±(2,5+L/250)** | ±(2,2+L/333)* ±(2,2+L/250)** | ±2,5 | ±2,2 | ||
| 152510 | от 0 до 2520 | |||||||
| 153010 | от 0 до 3020 | |||||||
| 152012 | от 0 до 2020 | от 0 до 1200 | ±(2,7+L/333)* ±(2,7+L/250)** | ±(2,3+L/333)* ±(2,3+L/250)** | ±2,7 | ±2,7 | ±2,3 | |
| 152512 | от 0 до 2520 | |||||||
| 153012 | от 0 до 3020 | |||||||
| 152015 | от 0 до 2020 | от 0 до 1500 | ±(2,9+L/333)* ±(2,9+L/250)** | ±(2,6+L/333)* ±(2,6+L/250)** | ±2,9 | ±2,9 | ±2,6 | |
| 152515 | от 0 до 2520 | |||||||
| 153015 | от 0 до 3020 | |||||||
| 153515 | от 0 до 3520 | |||||||
| 154015 | от 0 до 4020 | |||||||
| 163016 | от 0 до 1600 | от 0 до 3020 | от 0 до 1600 | ±(3,1+L/333)* ±(3,1+L/250)** | ±(2,7+L/333)* ±(2,7+L/250)** | ±3,1 | ±3,1 | ±2,7 |
| 183016 | от 0 до 1800 | |||||||
| 203016 | от 0 до 2000 | |||||||
| 204016 | от 0 до 4020 | |||||||
| 253016 | от 0 до 2500 | от 0 до 3020 | ±(3,4+L/333)* ±(3,4+L/250)** | ±(3,1+L/333)* ±(3,1+L/250)** | ±3,4 | ±3,4 | ±3,1 | |
| 254016 | от 0 до 4020 | |||||||
| 253020 | от 0 до 3020 | от 0 до 2000 | ±(3,6+L/333)* ±(3,6+L/250)** | ±(3,3+L/333)* ±(3,3+L/250)** | ±3,6 | ±3,6 | ±3,3 | |
| 254020 | от 0 до 4020 | |||||||
| Примечание: L- измеряемая длина в мм; *- при температуре окружающего воздуха от +18 до +22 °С; **- при температуре окружающего воздуха от +16 до +26 °С, и при оснащении КИМ системой активной температурной компенсации. | ||||||||
| Таблица 6 - Основные технические характеристики ' | КИМ | ||
| Типоразмер | Габаритные размеры, мм, не более | Масса, кг, не более | Максимальный вес измеряемой детали, кг |
| Длина/ширина/высота | |||
| модификация HELIUM | |||
| 565 | 1235/1370/2450 | 1280 | 900 |
| 575 | 1235/1470/2450 | 1390 | 900 |
| 686 | 1325/1560/2680 | 1630 | 1000 |
| 6106 | 1325/1760/2680 | 1890 | 1200 |
| 8106 | 1535/1760/2680 | 2130 | 1200 |
| 8126 | 1535/1960/2680 | 2370 | 1250 |
| 8156 | 1535/2260/2680 | 2690 | 1300 |
| 8206 | 1535/2760/2680 | 3260 | 1500 |
| 8107 | 1535/1760/2780 | 2138 | 1200 |
| 8157 | 1535/2260/2780 | 2740 | 1300 |
| 8207 | 1535/2760/2780 | 3310 | 1500 |
| 10108 | 1880/2220/2930 | 3420 | 2000 |
| 10128 | 1880/2420/2930 | 3730 | 2000 |
| 10158 | 1815/2720/2950 | 4190 | 2000 |
| 10208 | 1880/3220/2950 | 5020 | 3000 |
| 10258 | 1880/3720/2950 | 5880 | 3000 |
| 10308 | 1880/4220/2950 | 6730 | 3000 |
| модификация ARGON | |||
| 10108 | 2050/2350/3100 | 3450 | 2000 |
| 10158 | 2050/2850/3100 | 4250 | 2000 |
| 10208 | 2050/3350/3100 | 5050 | 3000 |
| 10258 | 2050/3850/3100 | 5900 | 3000 |
| 10308 | 2050/4350/3100 | 6780 | 3000 |
| 121510 | 2250/2850/3500 | 5110 | 2500 |
| 122010 | 2250/3350/3500 | 6000 | 3000 |
| 122510 | 2250/3850/3500 | 6890 | 3000 |
| 123010 | 2250/4350/3500 | 7780 | 3000 |
| 123510 | 2250/4850/3500 | 8670 | 3000 |
| 152010 | 2550/3350/3500 | 7060 | 3000 |
| 152510 | 2550/3850/3500 | 8210 | 3000 |
| 153010 | 2550/4350/3500 | 9360 | 3000 |
| 153510 | 2550/4850/3500 | 10510 | 3000 |
| 152012 | 2550/3350/3870 | 7180 | 3000 |
| 152512 | 2550/3850/3900 | 8330 | 3000 |
| 153012 | 2550/4350/3900 | 9480 | 3000 |
| 153512 | 2550/4850/3900 | 10630 | 3000 |
| 152015 | 2550/3350/4470 | 7290 | 3000 |
| 152515 | 2550/3850/4500 | 8440 | 3000 |
| 153015 | 2550/4350/4500 | 9590 | 3000 |
| 153515 | 2550/4850/4500 | 10740 | 3000 |
| 162515 | 2650/3850/4500 | 9890 | 3000 |
| 163015 | 2650/4350/4500 | 11200 | 3000 |
| 163515 | 2650/4850/4500 | 12500 | 3000 |
| 183015 | 2850/4350/4500 | 12330 | 3000 |
| 183515 | 2850/4850/4500 | 13730 | 3000 |
| 202515 | 3050/3850/4500 | 10690 | 3000 |
| 203015 | 3050/4350/4500 | 12150 | 3000 |
| 203515 | 3050/4850/4500 | 13710 | 3000 |
| 204015 | 3050/5350/4510 | 15770 | 3000 |
| модификация NEON | |||
| 565 | 1235/1370/2450 | 1380 | 900 |
| 686 | 1325/1560/2680 | 1630 | 1000 |
| 8106 | 1535/1760/2680 | 2130 | 1200 |
| 8156 | 1535/2260/2680 | 2930 | 1600 |
| 8107 | 1535/1760/2780 | 2180 | 1200 |
| 8157 | 1535/2260/2780 | 2980 | 1600 |
| 10108 | 2050/2350/3100 | 3450 | 1800 |
| 10158 | 2050/2850/3100 | 4250 | 2000 |
| 10208 | 2050/3350/3100 | 5050 | 3000 |
| 121510 | 2250/2850/3500 | 5110 | 3500 |
| 122010 | 2250/3350/3500 | 6000 | 3500 |
| 122510 | 2250/3850/3500 | 6890 | 3500 |
| 123010 | 2250/4350/3500 | 7780 | 3500 |
| 152010 | 2250/3350/3500 | 7060 | 3500 |
| 152510 | 2550/3850/3500 | 8210 | 3500 |
| 153010 | 2550/3350/3500 | 9360 | 3500 |
| 152012 | 2550/3350/3900 | 7180 | 4000 |
| 152512 | 2550/3850/3900 | 8330 | 4000 |
| 153012 | 2550/4350/3900 | 9480 | 4000 |
| 152015 | 2550/3350/4500 | 7290 | 4000 |
| 152515 | 2550/3850/4500 | 8440 | 4000 |
| 153015 | 2550/4350/4500 | 9590 | 4000 |
| 153515 | 2550/4850/4500 | 10740 | 4000 |
| модификация KRYPTON | |||
| 10158 | 2050/2850/3100 | 3960 | 1800 |
| 10208 | 2050/3350/3100 | 4750 | 2000 |
| 122010 | 2250/3350/3500 | 5920 | 3000 |
| 122510 | 2250/3850/3500 | 7190 | 3000 |
| 152010 | 2550/3350/3500 | 7060 | 3300 |
| 152510 | 2550/3850/3500 | 9030 | 3300 |
| 153010 | 2550/4350/3500 | 10180 | 3300 |
| 152012 | 2550/3350/3900 | 7180 | 3300 |
| 152512 | 2550/3850/3900 | 9210 | 3300 |
Продолжение таблицы 6
| 153012 | 2550/4350/3900 | 10330 | 3300 |
| 152015 | 2550/3350/4500 | 7250 | 3300 |
| 152515 | 2550/3850/4500 | 9220 | 3300 |
| 153015 | 2550/4350/4500 | 10370 | 3300 |
| 153515 | 2550/4850/4500 | 11790 | 3300 |
| 154015 | 2550/5350/4500 | 12900 | 3300 |
| 163016 | 2650/4350/4700 | 11200 | 3600 |
| 183016 | 2850/4350/4700 | 11800 | 4000 |
| 203016 | 3050/4350/4700 | 12620 | 4000 |
| 204016 | 3050/5350/4700 | 14540 | 4000 |
| 253016 | 3550/4350/4700 | 13950 | 4500 |
| 254016 | 3550/5350/4700 | 15950 | 4500 |
| 253020 | 3550/4350/5500 | 13950 | 5000 |
| 254020 | 3550/5350/5500 | 15950 | 5000 |
Таблица 7 - Условия эксплуатации КИМ
| Наименование характеристики | Значение |
| Температура окружающей среды, °С | от +15 до +30 |
| Максимальный градиент в час, °С/час | 1 |
| Максимальный градиент за сутки, °С/24 часа | 2 |
| Относительная влажность воздуха, % | от 20 до 70 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина координатно-измерительная стационарная* | UNIMETRO | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| * модификация, типоразмер и комплектация в соответствии с заказом потребителя | ||
приведены в разделе 4, п. 4.3 «Методика измерений» документа «Машины координатноизмерительные стационарные UNIMETRO. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472.
| Зарегистрировано поверок | 25 |
| Поверителей | 3 |
| Актуальность данных | 17.11.2024 |
