| Номер в госреестре | 91004-24 |
| Наименование СИ | Аппаратура навигационная потребителей ГНСС |
| Обозначение типа СИ | RGK NV |
| Изготовитель | BHC NAVIGATION CO., LTD, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 16.01.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура навигационная потребителей ГНСС RGK NV (далее - аппаратура) предназначена для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (далее - ГНСС) и определения на их основе координат местоположения и скорости.
Принцип действия аппаратуры заключается в измерении времени прохождения сигнала одновременно от нескольких спутников ГНСС ГЛОНАСС/GPS/Beidou до приёмной антенны аппаратуры и вычислении значений расстояний до спутников, положение которых известно с большой точностью. Зная расстояние до спутников вычисляется положение аппаратуры в пространстве.
Конструктивно аппаратура представляет собой моноблок. В прочном корпусе, защищающем от пыли и влаги, объединены спутниковая антенна и спутниковый геодезический приёмник. Для управления аппаратурой на лицевой и боковых поверхностях располагаются функциональные клавиши. Отображение информации осуществляется на цветном жидкокристаллическом экране. На задней панели расположены герметичный отсек для элементов питания и USB-порт для передачи результатов измерений на персональный компьютер и зарядки аккумулятора. Питание аппаратуры осуществляется от сменного аккумулятора или от двух элементов питания типа АА.
Аппаратура изготавливается в четырёх модификациях: RGK NV-20, RGK NV-30, RGK NV-64, RGK NV-65, которые различаются между собой диапазонами измерений, некоторыми конструктивными особенностями, метрологическими характеристиками, а также массогабаритными размерами.
Модификация RGK NV-20 - базовая модель. Модификация RGK NV-30 отличается наличием датчика температуры и давления, оснащается электронным компасом. Модификация RGK NV-64 отличается от базовой модели наличием дисплея большего размера и имеет положительную плавучесть. Модификация RGK NV-65 отличается от модификации RGK NV-64 наличием датчика температуры и давления, оснащается электронным компасом.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на маркировочную наклейку, расположенную в отсеке для элементов питания.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование средств измерений от несанкционированного доступа не производится. В процессе эксплуатации аппаратура не предусматривает внешних механических регулировок.
Общий вид систем представлен на рисунке 1.
б)
а)
в)
г)

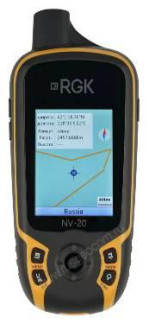

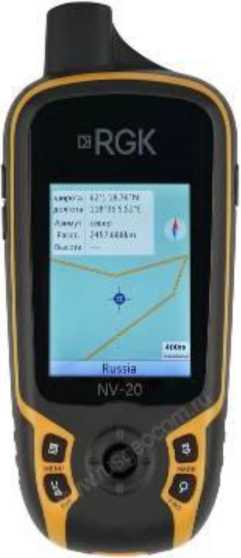

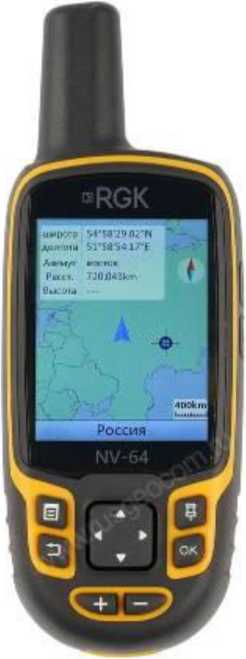

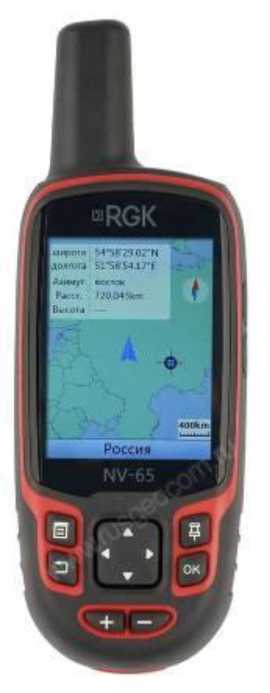

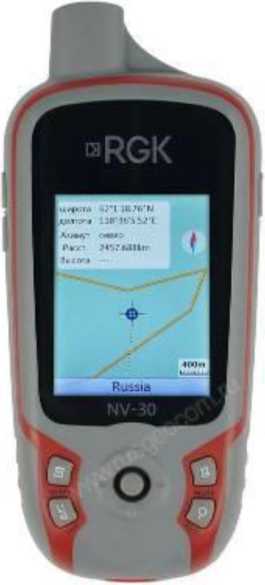

Рисунок 1 - Общий вид аппаратуры:
а) RGK NV-20; б) RGK NV-30; в) RGK NV-64; г) RGK NV-65

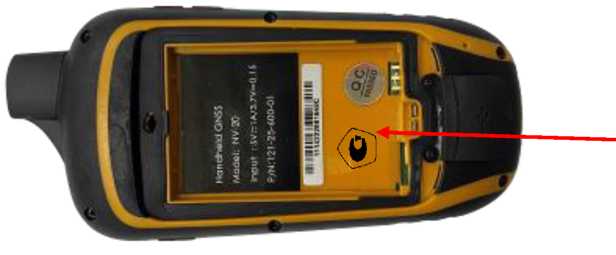

Место нанесения маркировочной наклейки с заводским номером средства измерений и знака утверждения типа
Рисунок 2 - Место расположения маркировочной наклейки с указанием заводского номера аппаратуры и знака утверждения типа
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер аппаратуры на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 конструкция аппаратуры исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Для обмена данными между аппаратурой и персональным компьютером может применяется ПО Nava GPS Office (NGO). Данное ПО не является метрологически значимым.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| Модификация | RGK NV-20 | RGK NV-30 | RGK NV-64 | RGK NV-65 |
| Предел допускаемой абсолютной погрешности определения координат по сигналам ГНСС в плане, м | 15 | |||
| Диапазон измерения скорости, км/ч | от 0 до 100 | от 0 до 300 | ||
| Пределы допускаемой абсолютной погрешности измерений скорости по сигналам ГНСС, км/ч | ±1 | |||
Таблица 2 -Технические характеристики
| Наименование характеристики | Значение | |||
| Модификация | RGK NV-20 | RGK NV-30 | RGK NV-64 | RGK NV-65 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 60х133х32 | 65x175x40 | ||
| Масса (с элементами питания АА), кг, не более | 0,18 | 0,23 | ||
| Напряжение питания от источника постоянного тока, В | 3 | |||
| Условия эксплуатации: - температура воздуха, °С -относительная влажность окружающего воздуха, %, не более | от -20 до +70 95 | |||
наносится методом наклеивания на заднюю часть корпуса в отсеке для элементов питания, и типографским способом на титульный лист руководства по эксплуатации.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Аппаратура навигационная потребителей ГНСС | RGK NV | 1 шт. |
| Кабель USB | - | 1 шт. |
| Аккумулятор** | - | 1 шт. |
| Зарядное устройство** | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| * - модификация определяется договором поставки * * _____ - по заказу | ||
приведены в разделе 4 «Основные функции» документа «Аппаратура навигационная потребителей ГНСС RGK NV. Руководство по эксплуатации».
Государственная поверочная схема для координатно-временных средств измерений, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2831;
Стандарт предприятия BHC NAVIGATION CO., LTD, Китай.
| Зарегистрировано поверок | 87 |
| Поверителей | 4 |
| Актуальность данных | 17.11.2024 |
