| Номер в госреестре | 91007-24 |
| Наименование СИ | Пистонфон |
| Обозначение типа СИ | 42АА |
| Изготовитель | G.R.A.S. Sound & Vibration A/S, Дания |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Пистонфон 42АА (далее - пистонфон) предназначен для воспроизведения номинального уровня звукового давления (далее - УЗД) на опорной частоте в камере малого объема (далее - КМО).
Конструктивно пистонфон представляет собой портативный переносной прибор. Пистонфон состоит из КМО и двух поршней, удерживаемых пружиной и приводимых в движение электродвигателем с помощью кулачкового механизма.
Принцип действия пистонфона основан на перемещении по синусоидальному закону двух одинаковых поршней, приводящем к изменению объема КМО, что в свою очередь вызывает изменение звукового давления, значение которого зависит от величины смещения поршней. Величина смещения поршней задается геометрическими размерами поршней и кулачкового механизма и является постоянной, что позволяет получить сигнал звукового давления высокой стабильности уровня и частоты.
При использовании пистонфона в условиях атмосферного давления отличного от 101,3 кПа, для воспроизводимого УЗД применяются соответствующие корректирующие поправки, определяемые по барометру ZC0002K.
Питание пистонфона осуществляется от четырёх элементов питания типа АА.
Общий вид пистонфона представлен на рисунке 1. Серийный номер в формате цифрового обозначения нанесён на пистонфон методом гравировки в формате цифрового обозначения в месте, указанном на рисунке 1. Пломбирование пистонфона не предусмотрено. Нанесение знака поверки на пистонфон не предусмотрено.
К средствам измерений данного типа относится Пистонфон 42АА сер. № 454355.
Всего листов 4
Пистонфон 42АА
Место нанесения серийного номера
Барометр ZC0002K

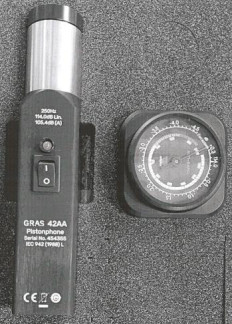

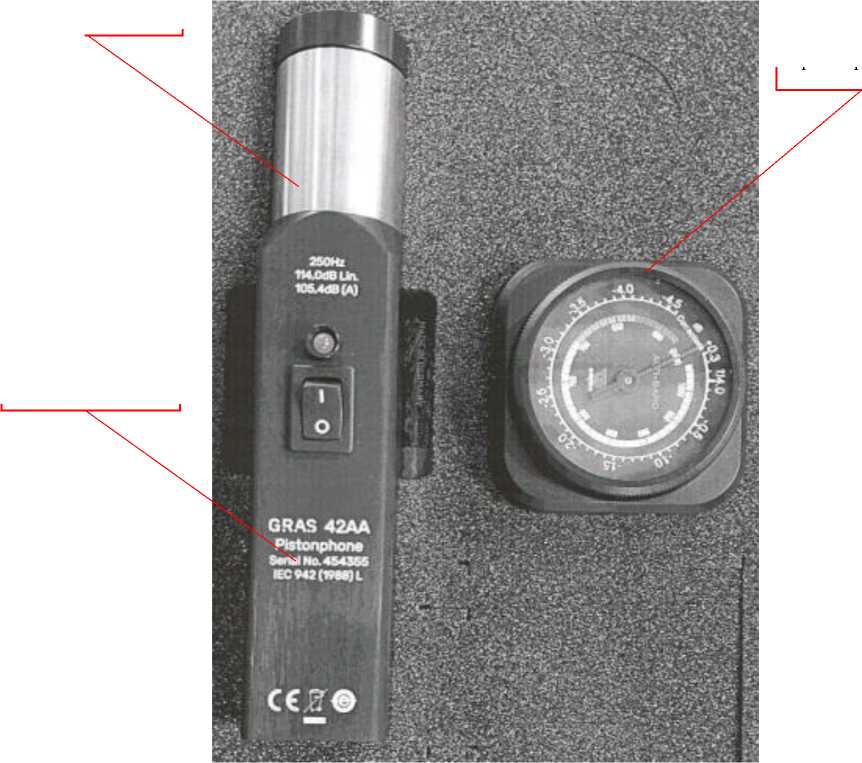

Рисунок 1 - Общий вид пистонфона
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальный воспроизводимый УЗД, дБ (исх. 20 мкПа) | 114 |
| Доверительные границы (Р=0,95) допускаемой основной относительной погрешности воспроизведения УЗД, дБ | ±0,3* |
| Частота воспроизводимого звукового давления, Гц | 250 |
| Пределы допускаемой основной относительной погрешности частоты воспроизводимого звукового давления, % | ±1,0 |
| Коэффициент гармоник воспроизводимого звукового давления, %, не более | 1,5 |
| Пределы допускаемой дополнительной относительной погрешности воспроизведения УЗД при рабочих условиях применения, дБ | ±0,2 |
| Пределы допускаемой дополнительной относительной погрешности частоты воспроизводимого звукового давления при рабочих условиях применения, % | ±1,0 |
| * При использовании поправок в соответствии с разделом 1.4.3 документа «Пистонфон 42АА. Руководство по эксплуатации» | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более | |
| длина | 175 |
| ширина | 35 |
| высота | 35 |
| Масса, г, не более | 325 |
| Напряжение питания постоянного тока, В | 5 |
| Потребляемый ток, мА | 250 |
| Нормальные условия применения: | |
| температура окружающего воздуха, °С | от +20 до +26 |
| относительная влажность окружающего воздуха, % | от 40 до 65 |
| атмосферное давление, кПа | от 97 до 105 |
| Рабочие условия применения: | |
| температура окружающего воздуха, °С | от -10 до +50 |
| относительная влажность окружающего воздуха, % | от 25 до 90 |
| атмосферное давление, кПа | от 65 до 108 |
наносится на титульный лист эксплуатационной документации типографским способом.
Таблица 3 - Комплектность пистонфона
| Наименование | Обозначение | Количество |
| Пистонфон | 42АА | 1 шт. |
| Барометр | ZC0002K | 1 шт. |
| Адаптер для микрофона 1/2" | _ | 1 шт. |
| Адаптер для микрофона 1/4" | _ | 1 шт. |
| Руководство по эксплуатации | _ | 1 экз. |
| Паспорт | _ | 1 экз. |
приведены в разделе 2 «Использование по назначению» документа «Пистонфон 42АА. Руководство по эксплуатации».
Приказ Росстандарта от 30 ноября 2018 г. № 2537 «Об утверждении государственной поверочной схемы для средств измерений звукового давления в воздушной среде и аудиометрических шкал».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
