Комплексы георадарные скоростные ОКО-3, 91013-24

Назначение

Комплексы георадарные скоростные ОКО-3 (далее - георадары) предназначены для измерений толщины конструктивных слоев автомобильных и железных дорог при проведении скоростного мониторинга автодорожных покрытий и железнодорожного полотна.

Описание

Георадары состоят из следующих основных узлов: блока управления, антенного блока, датчика перемещений, блока питания, ПЭВМ и вспомогательных принадлежностей.

Принцип действия георадаров основан на явлении отражения электромагнитных волн от границ раздела сред, на которых меняется диэлектрическая проницаемость среды. Передающая антенна комплекса излучает электромагнитные импульсы малой длительности. Излученный импульс отражается от находящихся в среде объектов или неоднородностей, имеющих отличную от среды диэлектрическую проницаемость, и поступает на приемную антенну, формируя сигнал, содержащий в себе комбинацию исходного сигнала и сигналов, отраженных от границ среды и обнаруженных неоднородностей. Расстояние до обнаруженной неоднородности или объекта определяется по времени прохождения волны в среде.

Георадары позволяют определять толщину и состав конструктивных элементов железнодорожной насыпи, диагностировать образование просадок в слоях балластной призмы или естественного основания, определять геометрию кровли основания, создавать планы и схемы подземных коммуникаций, пересекающих железнодорожную насыпь.

Георадары выпускаются в исполнениях, зависящих от комплекта поставки антенных блоков. Антенные блоки выпускаются в следующих модификациях: АБ-2000Р3, АБ-1700Р3, АБ-1000РТ3, АБ-400Р3, АБ-700/2000Р3, АБ-2000РС3, АБ-1700РС3, АБ-1000РС3 7, АБ-700МС3, АБ-400РС3, АБ-700/2000РС3, АБ-150МС3. Блоки управления выпускаются в одно-, двух- и шестиканальном исполнении.

Нанесение знака поверки на георадары не предусмотрено.

Заводской номер, идентифицирующий каждый экземпляр средства измерений расположен на блоке управления в виде цифрового трехсимвольного значения, нанесенного на задний торец методом травления. Антенные блоки промаркированы в виде маркировочной таблички (рисунок 2), где указаны заводской номер, модификация, наименование и логотип товарного знака изготовителя и страна изготовителя.

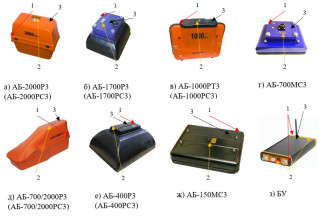

Общий вид георадаров с указанием мест пломбировки от несанкционированного доступа и мест размещения маркировочных табличек приведен на рисунке 1.

г) АБ-700МСЗ

а) АБ-2000РЗ (АБ-2000РСЗ)

б) АБ-1700РЗ (АБ-1700РСЗ)

в) АБ-1000РТЗ (АБ-1000РСЗ)

1      3

2

3       1

д) АБ-700/2000РЗ

(АБ-700/2000РСЗ)

e) АБ-400РЗ (АБ-400РСЗ)

ж)АБ-150МСЗ          з) БУ

Рисунок 1 - Общий вид средства измерений ( а) антенный блок АБ-2000Р3, АБ-2000РС3; б) антенный блок АБ-1700Р3, АБ-1700РС3; в) антенный блок АБ-1000РТ3, АБ-1000РС3; г) антенный блок АБ-700МС3; д) антенный блок АБ-700/2000Р3, АБ-700/2000РС3; е) антенный блок АБ-400Р3, АБ-400РС3; ж) антенный блок АБ-150МС3, з) блок управления; 1) место пломбировки; 2) маркировочная табличка; 3) место нанесения знака утверждения типа)

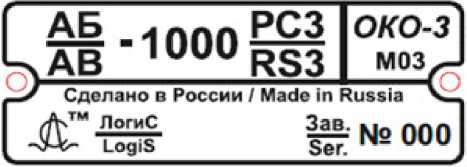

Рисунок 2 - Общий вид маркировочных табличек антенных блоков

Пломбирование антенных блоков и блока управления осуществляется мастикой с применением чашек или в специальные углубления (гнезда), предусмотренные конструкцией изделия.

Программное обеспечение

Георадары имеют программное обеспечение (ПО), устанавливаемое на ПЭВМ. ПО СИ является неразделенным. ПО служит для обработки и отображения результатов измерений. Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.

Идентификационные данные программного обеспечения представлены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики представлены в таблицах 2, 3.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится в виде наклейки в соответствии с рисунком 1 и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 4 «Подготовка георадарного комплекса к измерениям» руководства по эксплуатации «Комплекс георадарный скоростной ОКО-3».

Нормативные документы

ИТЛЯ.464418.005ТУ «Комплекс георадарный скоростной ОКО-3». Технические условия.
