| Номер в госреестре | 91018-24 |
| Наименование СИ | Система автоматизированная информационно-измерительная для испытаний ГТД ВК-800СП |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА"), г. Королев |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматизированная информационно-измерительная для испытаний газотурбинных двигателей (ГТД) ВК-800СП (далее по тексту - АИИС) предназначена для сбора, преобразования и регистрации параметров: температуры жидкостей и газов; электрических величин, соответствующих температуре жидкостей и газов; давлений газов и жидкости; напряжения постоянного тока, соответствующего давлению; частоты; относительной влажности; массового расхода жидкости; объемного расхода (прокачки) жидкостей; напряжения электрического тока; силы тока; виброскорости и виброускорения при проведении опытных и серийных испытаний двигателей ВК-800СП на винтовом испытательном стенде АО «УЗГА», г. Екатеринбург.
Принцип действия АИИС основан на преобразовании, нормализации и передаче параметров электрических сигналов с выходов первичных измерительных преобразователей (ПИП) в измерительные модули комплекса измерительного магистрально-модульного MIC-236 и в комплекс измерения температур MIC-140 с дальнейшим преобразованием параметров электрических сигналов и электрических цепей в цифровую форму и регистрацией средствами вычислительной техники.
Конструктивно АИИС состоит из: комплекса измерения температур MIC-140 (БЛИЖ.422212.140.003); комплекта кабелей (МРКД.2756.0388.000); статива датчиков давления (МРКД.2756.0363.100); усилителя заряда программируемого ME-918 (БЛИЖ.421726.918.003-04); шкафа измерительного оборудования (МРКД.2756.0361.100).
Функционально АИИС включает в себя следующие измерительные каналы (ИК):
- ИК температуры жидкостей и газов;
- ИК электрических величин, соответствующих температуре жидкостей и газов;
- ИК давления газов и жидкостей;
- ИК напряжения постоянного тока, соответствующего давлению;
- ИК частоты;
- ИК относительной влажности;
- ИК массового расхода жидкости;
- ИК объемного расхода (прокачки) жидкостей;
- ИК напряжения электрического тока;
- ИК силы тока;
- ИК виброскорости и виброускорения.
ИК температуры жидкостей и газов
Выходные сигналы ПИП (ТС-1088 и ТС-1288, рег. № 58808-14; ТП-9201, рег. № 4811411) в виде сопротивления постоянному току поступают ко входам модулей MR-227R3 и MR-227R5 комплекса измерительного магистрально-модульного MIC-236, где преобразуются в цифровой код, который через локальную сеть и сетевой коммутатор передаётся на станцию сбора данных для регистрации и отображения. ИК температуры воздуха в боксе реализован с использованием измерителя влажности и температуры ИВТМ-7 (рег. № 71394-18), сигнал с которого через преобразователь цифровых интерфейсов и сетевой коммутатор поступает на станцию сбора данных для регистрации и отображения.
ИК электрических величин, соответствующих температуре жидкостей и газов
Принцип действия ИК напряжения постоянного тока, соответствующего температуре, реализованы с использованием комплекса измерения температур MIC-140-48, настроенного на режим измерения напряжений милливольтового диапазона (путём отключения градуировочных характеристик) цифровой код с которого через локальную сеть и сетевой коммутатор передаётся на станцию сбора данных для регистрации и отображения.
ИК сопротивления постоянному току, соответствующего температуре, реализованы с использованием модуля MR-227R3 комплекса измерительного магистрально-модульного MIC-236, цифровой код с которого через локальную сеть и сетевой коммутатор передаётся на станцию сбора данных для регистрации и отображения.
ИК давления газов и жидкостей
Выходные сигналы ПИП (АИР-10, рег. № 31654-19; МИДА-13П, рег. № 17636-17) в виде силы постоянного тока в диапазоне от 4 до 20 мА поступают ко входам модулей MR-114C2 комплекса измерительного магистрально-модульного MIC-236, где преобразуются в цифровой код, который через локальную сеть и сетевой коммутатор передаётся на станцию сбора данных для регистрации и отображения. ИК атмосферного давления реализован с помощью барометра рабочего сетевого БРС-1М (рег. № 16006-97), сигнал с которого через преобразователь цифровых интерфейсов и сетевой коммутатор поступает на станцию сбора данных для регистрации и отображения.
ИК напряжения постоянного тока, соответствующего давлению
ИК реализованы с использованием модуля MR-114 комплекса измерительного магистрально-модульного MIC-236, цифровой код с которого через локальную сеть и сетевой коммутатор передаётся на станцию сбора данных для регистрации и отображения.
ИК частоты переменного тока, соответствующей частотам вращения роторов
Принцип действия ИК основан на передаче сигнала от ПИП через кабели и нормализаторы МЕ-402 на модуль измерения частоты Mr-452 комплекса измерительного магистральномодульного MIC-236, и далее, в виде цифрового кода, через локальную сеть и сетевой коммутатор на станцию сбора данных для регистрации и отображения.
ИК частоты переменного тока генератора
ИК реализованы с использованием нормализаторов МЕ-402 и модулей измерения частоты MR-452 комплекса измерительного магистрально-модульного MIC-236, цифровой код с которого через локальную сеть и сетевой коммутатор передаётся на станцию сбора данных для регистрации и отображения.
ИК относительной влажности воздуха в боксе
ИК реализован с использованием измерителя влажности и температуры ИВТМ-7 (рег. № 71394-18), сигнал с которого через преобразователь цифровых интерфейсов и сетевой коммутатор поступает на станцию сбора данных для регистрации и отображения.
ИК массового расхода жидкости
Принцип действия ИК массового расхода основан на использовании в ПИП сил Кориолиса, действующих на поток среды, двигающейся по петле трубопровода, которая колеблется с постоянной частотой. Силы Кориолиса вызывают поперечные колебания противоположных сторон петли и, как следствие, фазовые смещения их частотных характеристик, пропорциональных массовому расходу.
Выходной сигнал ПИП массового расхода - Rheonik RHM (рег. № 61714-15) через преобразователь цифровых интерфейсов и сетевой коммутатор поступает на станцию сбора данных для регистрации и отображения.
ИК объемного расхода (прокачки) жидкости
Принцип действия ИК объемного расхода (прокачки) гидравлической жидкости в линии нагнетания основан на функциональной зависимости частоты переменного тока на выходе турбинного преобразователя расхода и ТПР 8 (рег. № 8326-04) от частоты вращения их винтовых гидрометрических турбинок, которая в свою очередь зависит от объёмного расхода жидкости, протекающей через рабочие сечения преобразователей. Сигналы частоты переменного тока с ПИП через нормализаторы сигналов МЕ-402 поступают на модуль измерения частоты MR-452 комплекса измерительного магистрально-модульного MIC-236, и далее, в виде цифрового кода, через локальную сеть и сетевой коммутатор на станцию сбора данных для регистрации и отображения.
ИК напряжения электрического тока
ИК напряжения постоянного тока реализованы с использованием модулей MR-227U2 комплекса измерительного магистрально-модульного MIC-236, цифровой код с которого через локальную сеть и сетевой коммутатор передаётся на станцию сбора данных для регистрации и отображения. ИК напряжения переменного тока реализован с использованием прибора для измерений показателей качества и учета электрической энергии PM130 Plus (рег. № 58210-14), сигнал с которого через преобразователь цифровых интерфейсов и сетевой коммутатор поступает на станцию сбора данных для регистрации и отображения.
ИК силы тока
ИК силы постоянного тока реализованы следующим образом: выходные сигналы ПИП (75.ШИСВ; 75.ШИС, рег. № 78710-20) в виде напряжения постоянного тока в диапазоне от 0 до 75 мВ поступают ко входам модуля MR-227K1 комплекса измерительного магистральномодульного MIC-236, где преобразуются в цифровой код, который через локальную сеть и сетевой коммутатор передаётся на станцию сбора данных для регистрации и отображения. ИК силы переменного тока реализованы с использованием ПИП - трансформаторов тока ТФ 1 (рег. № 20466-10), выходной сигнал с которых в виде постоянного тока в диапазоне от 0 до 1 А поступает на прибор для измерений показателей качества и учета электрической энергии PM130 Plus (рег. № 58210-14), сигнал с которого через преобразователь цифровых интерфейсов и сетевой коммутатор поступает на станцию сбора данных для регистрации и отображения.
ИК виброскорости и виброускорения
Выходные сигналы ПИП (АВС 127, рег. № 24038-02; АР 1048, рег. № 63426-16) в виде электрического заряда поступают на усилитель заряда МЕ-918, с которого передаются на модуль МЕ-202 комплекса измерительного магистрально-модульного MIC-236, где преобразуются в цифровой код, который через локальную сеть и сетевой коммутатор передаётся на станцию сбора данных для регистрации и отображения.
Общий вид составных частей АИИС представлен на рисунках 1 - 6.
Заводской номер (№ 001) наносится в форме информационной таблички на шкаф измерительного оборудования (рисунок 6) и в виде цифрового обозначения указан в формуляре МБДА.2756.0300.000 ФО.
Нанесение знака поверки на средство измерений не предусмотрено.
Защита от несанкционированного доступа к компонентам АИИС обеспечивается:
- ограничением доступа к месту установки системы;
- запиранием стойки (рисунок 5).

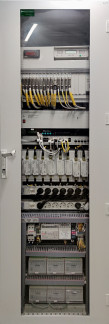

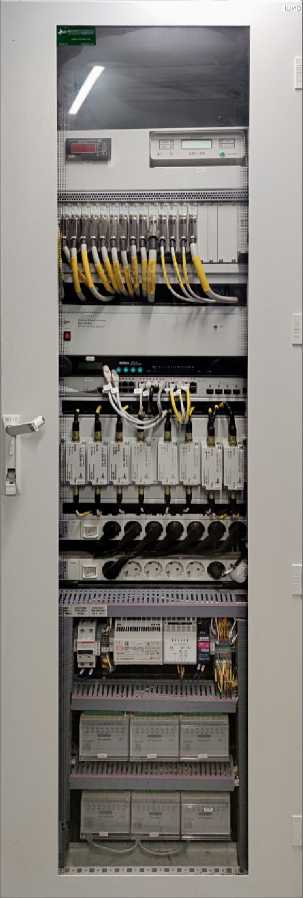

Рисунок 1 - Стойка. Вид внешний спереди

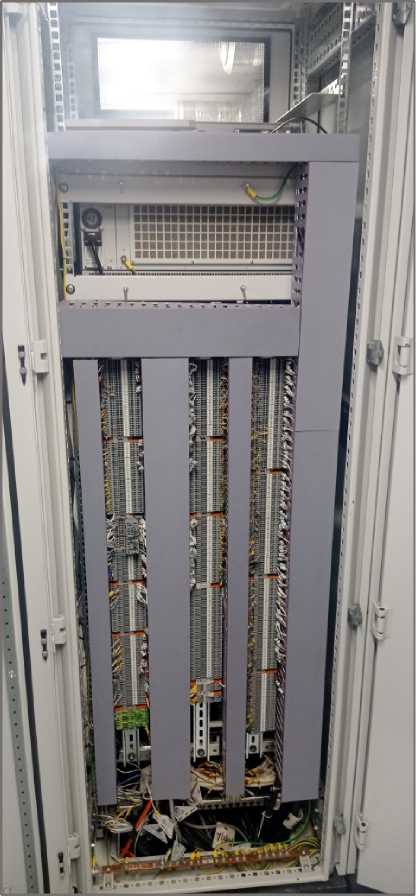

Рисунок 2 - Стойка. Вид внешний сзади

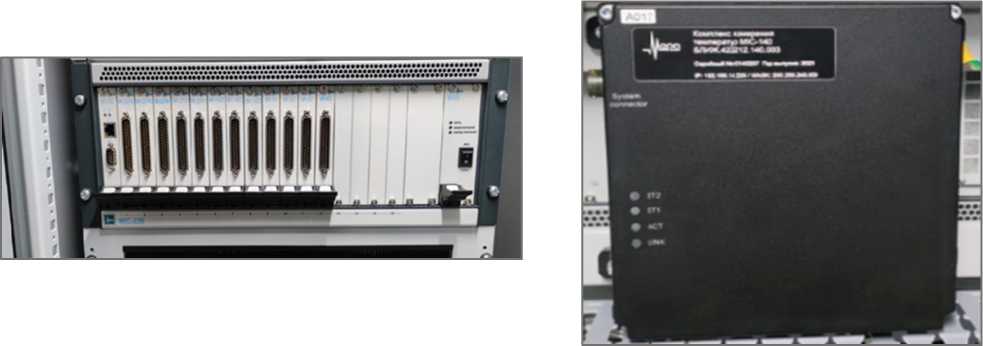

Рисунок 3 - MIC-236 в стойке
Рисунок 4 - MIC-140
Рисунок 5 - Запирающий механизм стойки
ii Система автоматизированная
ДАсрСТ -информационно-измерительная для испытаний ГТД ВК-800СП
МБДА.2756.0300.000
Зав. №: 001 Год выпуска: 2021
Рисунок 6 - Заводская маркировка стойки
Включает общее и функциональное программное обеспечение (ПО).
В состав общего ПО входит операционная система MS Windows 10 «Professional» (64-разрядная).
Функциональное программное обеспечение представлено программой управления комплексом ПО «СИАМ».
Метрологически значимой частью ПО «СИАМ» является метрологический модуль scales.dll (таблица 1).
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077- 2014.
Таблица 1- Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | scales.dll |
| Номер версии (идентификационный номер) ПО | 1.0.0.8 |
| Цифровой идентификатор ПО | 24CBC163 |
| Алгоритм вычисления идентификатора ПО | CRC32 по IEEE 1059-1993 |
Основные метрологические и технические характеристики АИИС приведены в таблицах 2 - 4.
| Таблица 2 - Метрологические ха | рактеристики АИИС | |||
| Измеряемые параметры (обозначение в системе) | Измеряемые величины | Диапазон измерений | Пределы допускаемой погрешности | Кол-во каналов |
| 1 | 2 | 3 | 4 | 5 |
| ИК температуры жидкостей и газов | ||||
| Температура воздуха в боксе | Температура | от 233 до 333 K (от -40 °С до +60 °С) | Д: ± 0,5 °С | 1 |
| Температура воздуха перед воздушным винтом | от 233 до 333 K (от -40 °С до +60 °С) | 6: ± 0,3 % от ИЗ | 2 | |
| Температура воздуха на входе в двигатель | от 233 до 343 K (от -40 °С до +70 °С) | 6: ± 0,3 % от ИЗ | 6 | |
| Температура топлива | от -40 °С до +100 °С | Y: ± 1 % от ВП НЗ НЗ =140 °С | 2 | |
| Температуре масла | от -40 °С до +200 °С | Y: ± 1 % от ВП НЗ НЗ = 240 °С | 5 | |
| Температура гидравлической жидкости в гидробаке | от -50 °С до +150 °С | Y: ± 1 % от ВП НЗ НЗ = 200 °С | 1 | |
| Температура консервационного масла на входе в двигатель | от -40 °С до +90 °С | Y: ± 1 % от ВП НЗ НЗ = 130 °С | 1 | |
| 1 | 2 | 3 | 4 | 5 |
| ИК электрических величин, соответствующих температуре жидкостей и газов | ||||
| Напряжение постоянного тока термоэлектрического преобразователя, соответствующее температуре выходящих газов за СТ | Напряжение постоянного тока | от 0 до 45 мВ | у: ± 0,2 % от ВП | 4 |
| Напряжение постоянного тока термоэлектрического преобразователя, соответствующее температуре выходящих газов за ТК | от 0 до 45 мВ | у: ± 0,2 % от ВП | 40 | |
| Напряжение постоянного тока термоэлектрического преобразователя, соответствующее температуре отбираемого воздуха на фланце отбора | от -2 до + 36 мВ | у: ± 0,2 % от ВП | 1 | |
| Сопротивление постоянного тока, соответствующее температуре масла на входе в двигатель | Сопротивление постоянному току | от 38,0 до 88,5 Ом | у: ± 0,2 % от ВП | 1 |
| ИК давления газов и жидкостей | ||||
| Атмосферное давление в боксе | Давление абсолютное | от 94,66 до 103,99 кПа (от 710 до 780 мм рт. ст.) | Д: ±67 Па (± 0,5 мм рт.ст.) | 1 |
| Полное давление воздуха на входе в двигатель | от 49,0 до 147,1 кПа (0,5 до 1,5 кгс/см2) | у: ± 0,3 % от ВП | 18 | |
| Давление воздуха за компрессором | Давление избыточное | от 0 до 1,569 МПа (от 0 до 16 кгс/см2) | у: ± 0,3 % от ВП | 1 |
| Давление газа за турбиной компрессора (статическое) | от 0 до 0,392 МПа (от 0 до 4 кгс/см2) | у: ± 0,3 % от ВП | 1 | |
| Давление масла в канале «Малого шага» регулятора винта | от 0 до 5,88 МПа (от 0 до 60 кгс/см2) | у: ± 1 % от ВП | 1 | |
| Давление топлива на входе в двигатель | от 0 до 0,392 МПа (от 0 до 4 кгс/см2) | у: ± 1 % от ВП | 1 | |
| Давление топлива перед форсунками I контура, перед РТ | от 0 до 5,884 МПа (от 0 до 60 кгс/см2) | у: ± 1 % от ВП | 2 | |
| Давление топлива перед форсунками II контура | от 0 до 3,922 МПа (от 0 до 40 кгс/см2) | у: ± 1 % от ВП | 1 | |
| 1 | 2 | 3 | 4 | 5 |
| Давление масла на входе в двигатель (стендовый) | Давление избыточное | от 0 до 1,569 МПа (от 0 до 16 кгс/см2) | у: ± 1 % от ВП | 1 |
| Давление масла на выходе из опоры | от 0 до 0,245 МПа (от 0 до 2,5 кгс/см2) | у: ± 1 % от ВП | 1 | |
| Полное давление воздуха на фланце отбора | от 0 до 1,570 МПа (от 0 до 16 кгс/см2) | у: ± 0,3 % от ВП | 3 | |
| Статическое давление воздуха на расходомерном участке СКВ | от 0 до 1,570 МПа (от 0 до 16 кгс/см2) | у: ± 0,3 % от ВП | 1 | |
| Давление гидравлической жидкости в гидробаке | от 0 до 0,981 МПа (от 0 до 10 кгс/см2) | у: ± 1 % от ВП | 1 | |
| Давление гидравлической жидкости в линии нагнетания | от 0 до 24,51 МПа (от 0 до 250 кгс/см2) | у: ± 1 % от ВП | 1 | |
| Давление консервационного масла на входе в двигатель | от 0 до 0,392 МПа (от 0 до 4 кгс/см2) | у: ± 1 % от ВП | 1 | |
| ИК напряжения постоянного тока, соответствующего давлению | ||||
| Напряжение постоянного тока, соответствующее давлению масла на входе в двигатель | Напряжение постоянного тока | от 0 до 100 мВ | у: ± 0,2 % от ВП | 2 |
| ИК частоты | ||||
| Частота сигнала напряжения переменного тока, соответствующая частоте вращения ротора ТК | Частота переменного тока | от 30 до 15200 Гц | 6: ± 0,1 % от ИЗ | 2 |
| Частота сигнала напряжения переменного тока, соответствующая частоте вращения ротора СТ | от 250 до 7400 Гц | 6: ± 0,1 % от ИЗ | 1 | |
| Частота напряжения генератора переменного тока фаз А, В, С | от 280 до 520 Гц | 6: ± 1,0 % от ИЗ | 3 | |
| ИК относительной влажности | ||||
| Относительная влажность воздуха в боксе | Относительная влажность | от 0 % до 99 % | у: ± 2 % от ВП | 1 |
| ИК массового расхода жидкости | ||||
| Массовый расход топлива | Массовый расход | от 12 до 400 кг/ч | 6: ± 0,3 % от ИЗ | 1 |
| 1 | 2 | 3 | 4 | 5 |
| ИК объемного расхода (прокачки) жидкостей | ||||
| Объёмный расход (прокачка) гидравлической жидкости в линии нагнетания | Объемный расход | от 3 до 15 л/мин | у: ± 3,0 % от ВП НЗ НЗ=15 л/мин | 1 |
| ИК напряжения электрического тока | ||||
| Напряжение постоянного тока | Напряжение | от 0 до 30 В | у: ± 1 % от ВП | 4 |
| Напряжение постоянного тока стартёр-генератора | от 0 до 50 В | Y: ± 1 % от ВП | 2 | |
| Напряжение переменного тока фаз A, B, C действующее | от 10 до 130 В | у: ± 1 % от ВП | 3 | |
| ИК силы тока | ||||
| Сила постоянного тока в цепи питания бортовой сети двигателя | Сила постоянного тока | от 0 до 50 А | у: ± 2 % от ВП | 2 |
| Сила постоянного тока стартер-генератора в стартёрном режиме | от 0 до 1500 А | у: ± 2 % от ВП | 1 | |
| Сила постоянного тока стартер-генератора в генераторном режиме | от 0 до 500 А | у: ± 2 % от ВП | 1 | |
| Сила переменного тока генератора переменного тока фаз А, B, C | Сила переменного тока | от 0,05 до 20,00 А | у: ± 2 % от ВП | 3 |
| ИК виброскорости и виброускорения | ||||
| Виброскорость вдоль продольной оси двигателя в полосе частот от 40 до 1000 Гц (Амплитуда, пик) | Виброскорость | от 0 до 100 мм/с | у: ± 12 % от ВП | 2 |
| Виброскорость в горизонтальном направлении в полосе частот от 40 до 1000 Гц (Амплитуда, пик) | от 0 до 100 мм/с | у: ± 12 % от ВП | 2 | |
| Виброскорость в вертикальном направлении в полосе частот от 40 до 1000 Гц (Амплитуда, пик) | от 0 до 100 мм/с | у: ± 12 % от ВП | 2 | |
| Виброскорость в вертикальном направлении в полосе частот от 10 до 40 Гц (Амплитуда, пик) | от 0 до 100 мм/с | у: ± 12 % от ВП | 2 | |
окончание таблицы 2
| 1 | 2 | 3 | 4 | 5 |
| Виброускорение вдоль продольной оси двигателя в полосе частот от 100 до 3000 Гц (Амплитуда, пик) | Виброускорение | от 0 до 120 м/с2 | у: ± 12 % от ВП | 2 |
| Виброускорение в вертикальном направлении в полосе частот от 100 до 3000 Гц (Амплитуда, пик) | от 0 до 120 м/с2 | у: ± 12 % от ВП | 2 | |
| Виброускорение в горизонтальном направлении в полосе частот от 100 до 3000 Гц (Амплитуда, пик) | от 0 до 120 м/с2 | у: ± 12 % от ВП | 2 |
Примечания:
1 ВП - верхний предел измерения;
2 ИЗ - измеряемое значение;
3 НЗ - нормированное значение;
Y - приведенная погрешность, %;
6 - относительная погрешность, %;
Д - абсолютная погрешность в единицах измеряемой величины.
Таблица 3 - Основные технические характеристики системы
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации оборудования в помещении пультовой: - температура воздуха, °С - относительная влажность воздуха при температуре 25 °С, % - атмосферное давление, мм рт. ст. | от +15 до +35 от 55 до 75 от 720 до 760 |
| Рабочие условия эксплуатации датчиков и оборудования в испытательном боксе: - температура воздуха, °С - относительная влажность воздуха, не более, % - атмосферное давление, мм рт. ст. | от -40 до +50 85 от 700 до 790 |
Таблица 4 - Технические характеристики оборудования АИИС
| Наименование характеристики | Значение |
| Параметры электрического питания аппаратуры АИИС: | |
| - напряжение переменного тока, В | 230 ± 23 |
| - частота переменного тока, Г ц | 50 ± 1 |
| Габаритные размеры составных частей АИИС, не более, мм: | |
| - шкаф измерительный (ширина*глубинахвысота) | 600x600x2000 |
| - комплекс MIC-140-48 (длина^ширина^высота) | 228x208x98 |
| - усилитель заряда ME-918 (длина*ширинахвысота) | 252x146x67,5 |
| Показатели надежности: | |
| Средняя наработка на отказ, часов | 5000 |
| Вероятность безотказной работы системы в течение сеанса измерений максимальной продолжительностью 8 часов | 0,9984 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во, шт/экз. |
| Система автоматизированная информационноизмерительная для испытаний ГТД ВК-800СП в составе: | МБДА.2756.0300.000 | |
| Комплекс измерения температур MIC-140 | БЛИЖ.422212.140.003 | 1 шт. |
| Шкаф измерительного оборудования | МРКД.2756.0361.100 | 1 шт. |
| Статив датчиков давления | МРКД.2756.0363.100 | 1 шт. |
| Комплект кабелей | МРКД.2756.0388.000 | 1 шт. |
| Усилитель заряда программируемый МЕ-918 | БЛИЖ.421726.918.003-04 | 1 шт. |
| Система автоматизированная информационноизмерительная для испытаний ГТД ВК-800СП. Формуляр | МБДА.2756.0300.000 ФО | 1 экз. |
| Система автоматизированная информационноизмерительная для испытаний ГТД ВК-800СП. Руководство по эксплуатации | МБДА.2756.0300.000 РЭ | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в разделе 1.5 «Устройство и работа АИИС» руководства по эксплуатации МБДА.2756.0300.000 РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - 1-107 Па»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы».
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2409 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10’1 до 1-106 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 15 декабря 2021 г. № 2885 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
ОСТ 1 01021-93 Стенды испытательные авиационных газотурбинных двигателей. Общие требования.
