| Номер в госреестре | 91019-24 |
| Наименование СИ | Система измерений количества и показателей качества нефти № 450 ПСП АУНН |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Транснефть - Восток" (ООО "Транснефть - Восток"), г. Братск, Иркутская обл. |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества нефти № 450 ПСП АУНН (далее - СИКН) предназначена для автоматизированных измерений массы и показателей качества нефти.
Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы брутто нефти по результатам измерений:
- объёма нефти с помощью преобразователей расхода, преобразователей давления и преобразователей температуры;
- плотности нефти с помощью поточных преобразователей плотности, преобразователей давления и преобразователей температуры или в лаборатории.
СИКН имеет заводской № 13/35 и представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.

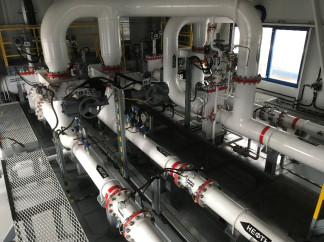

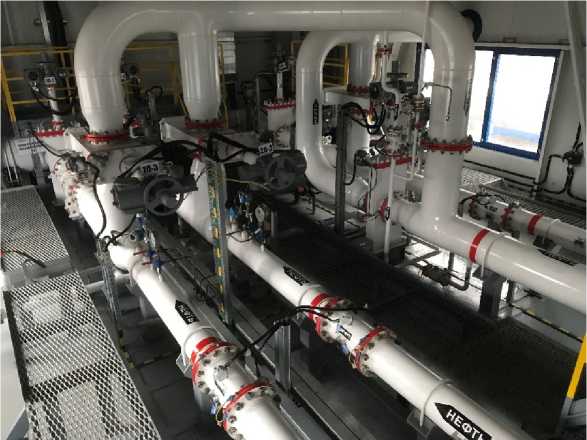

Рисунок 1 - Общий вид СИКН
СИКН состоит из:
- блока измерительных линий, включающий в себя две рабочие и одну контрольнорезервную измерительные линии;
- блока измерений показателей качества нефти;
- системы сбора, обработки информации и управления;
- трубопоршневой поверочной установки (далее - ТПУ);
- системы дренажа нефти.
В составе СИКН применены средства измерений утвержденных типов, которые указаны в таблице 1.
Таблица 1 - Перечень средств измерений
| Наименование измерительного компонента | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
| Преобразователи расхода турбинные HTM-10 (далее - ТПР) | 56812-14 |
| Преобразователи давления измерительные АИР-20/М2 | 63044-16 |
| Датчики температуры TMT142R | 63821-16 |
| Расходомер UFM 3030 | 32562-09 |
| Термометры электронные ExT-01 модели ExT-01/1 | 44307-10 |
| Преобразователи давления измерительные EJX | 28456-09 |
| Датчики температуры 644, 3144Р | 39539-08 |
| Преобразователи плотности жидкости измерительные модели 7835 | 15644-06, 52638-13 |
| Преобразователи плотности и вязкости жидкости измерительные модели 7829 | 15642-06 |
| Расходомеры-счетчики ультразвуковые OPTISONIC 3400 | 57762-14 |
| Преобразователи плотности и вязкости FVM | 62129-15 |
| Влагомеры нефти поточные УДВН-1пм | 14557-10, 14557-15 |
| Трубопоршневая поверочная установка ТПУ-1900 | 76730-19 |
| Комплексы измерительно-вычислительные ТН-01 (далее - ИВК) | 67527-17 |
В состав СИКН входят показывающие СИ давления нефти утвержденных типов.
СИКН обеспечивает выполнение следующих функций:
- автоматизированное измерение массы брутто нефти (т) и объемного расхода нефти (м3/ч) в рабочих диапазонах расхода, температуры, давления, плотности, вязкости, объемной доли воды в нефти;
- автоматическое измерение объемного влагосодержания (%), плотности (кг/м3), вязкости (сСт), температуры (°С) и давления (МПа) нефти;
- вычисление массы нетто нефти (т) с использованием результатов измерений содержания воды, хлористых солей и механических примесей в нефти;
- поверку и контроль метрологических характеристик ТПР по стационарной ТПУ;
- контроль метрологических характеристик рабочих ТПР по контрольно - резервному ТПР;
- регистрацию и хранение результатов измерений, формирование интервальных отчётов, протоколов, актов приема-сдачи нефти, паспортов качества нефти;
- защита информации от несанкционированного доступа.
Заводской номер СИКН нанесен типографским способом на информационную табличку, представленную на рисунке 2, установленную на площадке СИКН. Формат нанесения заводского номера - цифровой.
Пломбировка СИКН не предусмотрена.
Нанесение знака поверки на СИКН не предусмотрено.
Рисунок 2 - Информационная табличка СИКН
СИКН имеет программное обеспечение (далее - ПО), реализованное в ИВК и АРМ оператора.
ПО АРМ оператора не содержит метрологически значимой части.
Защита ПО от непреднамеренных и преднамеренных изменений, обеспечение его соответствия утвержденному типу осуществляется наличием ограничения доступа, установкой логинов и паролей разного уровня доступа, ведения доступного только для чтения журнала событий. Доступ к ПО для пользователя закрыт. Конструкция системы исключает возможность несанкционированного влияния на ПО системы и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО СИКН
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AnalogConverter.app |
| Номер версии (идентификационный номер) ПО | 1.2.14.1 |
| Цифровой идентификатор ПО | 9319307D |
| Идентификационное наименование ПО | SIKNCalc.app |
| Номер версии (идентификационный номер) ПО | 1.7.14.3 |
| Цифровой идентификатор ПО | 17D43552 |
| Идентификационное наименование ПО | Sarasota.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.18 |
| Цифровой идентификатор ПО | 5FD2677A |
| Идентификационное наименование ПО | PP 78xx.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.20 |
| Цифровой идентификатор ПО | CB6B884C |
Продолжение таблицы 2
| Идентификационное наименование ПО | MI1974.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.11 |
| Цифровой идентификатор ПО | 116E8FC5 |
| Идентификационное наименование ПО | MI3233.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.28 |
| Цифровой идентификатор ПО | 3836BADF |
| Идентификационное наименование ПО | MI3265.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.3 |
| Цифровой идентификатор ПО | 4EF156E4 |
| Идентификационное наименование ПО | MI3266.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.6 |
| Цифровой идентификатор ПО | 4D07BD66 |
| Идентификационное наименование ПО | MI3267.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.5 |
| Цифровой идентификатор ПО | D19D9225 |
| Идентификационное наименование ПО | MI3287.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.4 |
| Цифровой идентификатор ПО | 3A4CE55B |
| Идентификационное наименование ПО | MI3312.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.30 |
| Цифровой идентификатор ПО | E56EAB1E |
| Идентификационное наименование ПО | MI3380.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.12 |
| Цифровой идентификатор ПО | 23F21EA1 |
| Идентификационное наименование ПО | KMH PP.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.17 |
| Цифровой идентификатор ПО | 71C65879 |
| Идентификационное наименование ПО | KMH PP AREOM.app |
| Номер версии (идентификационный номер) ПО | 1.3.14.1 |
| Цифровой идентификатор ПО | 62C75A03 |
| Идентификационное наименование ПО | MI2816.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.5 |
| Цифровой идентификатор ПО | B8DF3368 |
Продолжение таблицы 2
| Идентификационное наименование ПО | MI3151.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.21 |
| Цифровой идентификатор ПО | F3B1C494 |
| Идентификационное наименование ПО | MI3272.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.50 |
| Цифровой идентификатор ПО | 232DDC3F |
| Идентификационное наименование ПО | KMH MPR MPR.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.4 |
| Цифровой идентификатор ПО | 6A8CF172 |
| Идентификационное наименование ПО | MI3288.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.14 |
| Цифровой идентификатор ПО | 32D8262B |
| Идентификационное наименование ПО | MI3155.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.30 |
| Цифровой идентификатор ПО | F70067AC |
| Идентификационное наименование ПО | MI3189.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.21 |
| Цифровой идентификатор ПО | 35DD379D |
| Идентификационное наименование ПО | KMH PV.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.1 |
| Цифровой идентификатор ПО | 9F5CD8E8 |
| Идентификационное наименование ПО | KMH PW.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.2 |
| Цифровой идентификатор ПО | 5C9E0FFE |
| Идентификационное наименование ПО | MI2974.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.21 |
| Цифровой идентификатор ПО | AB567359 |
| Идентификационное наименование ПО | MI3234.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.34 |
| Цифровой идентификатор ПО | ED6637F5 |
| Идентификационное наименование ПО | GOSTR8908.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.33 |
| Цифровой идентификатор ПО | 8D37552D |
Примечания
1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения СИКН.
2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде заглавных или прописных букв, при этом значимым является номинал и последовательность расположения цифр и букв.
3. Алгоритм вычисления цифрового идентификатора - CRC32
Таблица 3 - Метрологические характеристики СИКН
| Наименование характеристики | Значение |
| Диапазон измерений расхода, м3/ч | от 300 до 2100* |
| Пределы допускаемой относительной погрешности измерений массы брутто нефти, % | ±0,25 |
| Пределы допускаемой относительной погрешности измерений массы нетто нефти, % | ±0,35 |
| * Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки и не может превышать максимальный диапазон измерений. | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Давление нефти, МПа - рабочее - минимальное - максимальное | от 0,2 до 1,2 0,2 1,6 |
| Измеряемая среда | нефть по ГОСТ Р 51858-2002 |
| Рабочий диапазон температуры нефти, C | от -2 до +15 |
| Режим работы системы | непрерывный, автоматизированный |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 380±38, трехфазное 220±22, однофазное 50±1 |
| Вязкость кинематическая, мм2/с (сСт) | от 4,0 до 60,0 |
| Плотность в рабочем диапазоне температуры нефти, кг/м3 | от 824 до 885 |
| Массовая доля воды, %, не более | 0,5 |
| Массовая доля механических примесей, %, не более | 0,05 |
| Массовая концентрация хлористых солей, мг/дм3, не более | 300 |
| Условия эксплуатации: - температура наружного воздуха, °C | от -50 до +37 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.
Таблица 5 - Комплектность СИКН
| Наименование | Обозначение | Количество шт./ экз. |
| Система измерений количества и показателей качества нефти № 450 ПСП АУНН | _ | 1 |
| Инструкция по эксплуатации | _ | 1 |
| Методика поверки | _ | 1 |
приведены в документе «Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 450 ПСП Ангарского участка налива нефти филиала «Иркутское РНУ» ООО «Транснефть - Восток», ФР 1.29.2023.46650.
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
